◉交流充电桩:3.5KW-40KW;◉直流充电桩7KW-600KW;◉可满足非车载充电机的电气性能、安规性能、互操作性测试、协议一致性测试等方面的测试,可实现自动导出测试报告,对充电设施的电性能指标实现自动化测试,满足充电桩电性能一键测试的要求.
◉交流充电桩:3.5KW-40KW;◉直流充电桩7KW-600KW;◉可满足非车载充电机的电气性能、安规性能、互操作性测试、协议一致性测试等方面的测试,可实现自动导出测试报告,对充电设施的电性能指标实现自动化测试,满足充电桩电性能一键测试的要求.

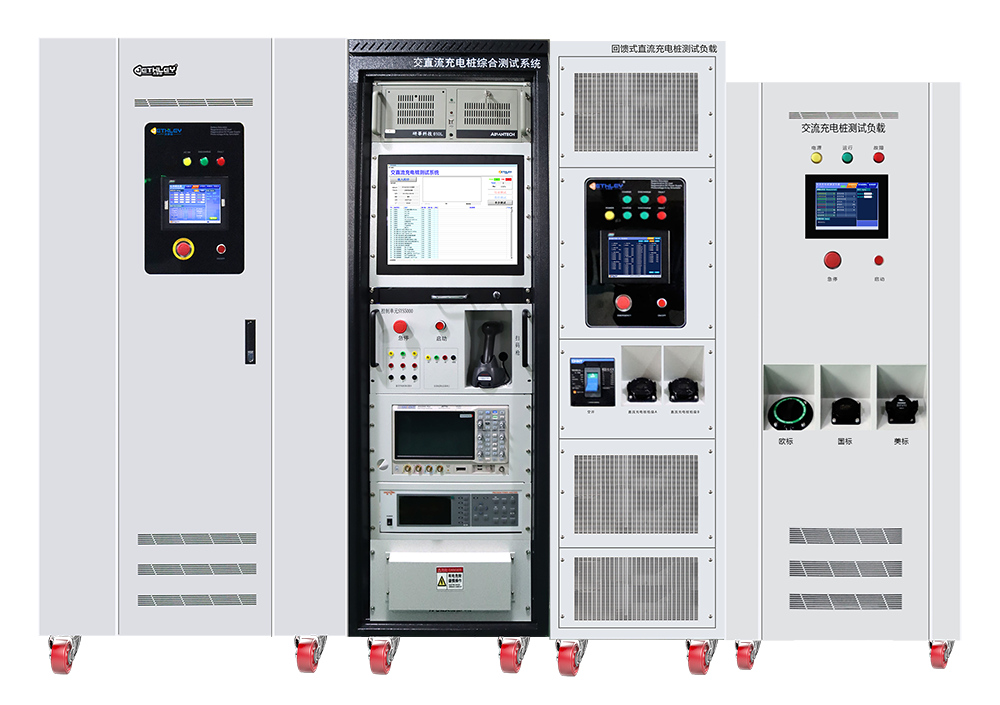

SYS5000系列交/直流充电桩自动测试系统参考新能源电动汽车交/直流充电桩国标/能标、美标、欧标、日标、CHAOJI、V2G以及国家电网公司相关要求为依据,在整个检测过程中全部由软件自动按预先设定的程序进行,多路可独立实现全自动测试消除人为因素对检测结果的影响,使检测结果更加准确,大大缩短充电桩出厂检测时间,可大幅度提高测试效率,是研发、质检、生产等部门检测充电桩性能的最佳测试系统。
可兼容GB2015+、ChaoJi大功率直流充电桩检测平台遵循新能源电动汽车直流充电桩国家标准GB/T18487.1-2023《电动汽车传导充电系统 第1部分:通用要求》、GBT-18487.5-2024 《电动汽车传导充电系统 第5部分:用于GBT20234.3的直流充电系统》、GB/T 27930-2023《电动汽车非车载传导式充电机与电池管理系统 中间的通信协议》、GBT-27930.2-2024 《非车载传导式充电机与电动汽车之间的数字通信协议 第2部分:用于GBT20234.3的通信协议》、GB/T 20234.1-2023《电动汽车传导式充电用连接装置 第1 部分:通用 要求》、GB/T 20234.3-2023《电动汽车传导式充电用连接装置 第3 部分:直流充电接口》和GB/T 20234.4-2023《电动汽车传导式充电用连接装置 第4 部分:大功率直流充电接口》等标准的颁布,导致原有标准法规的测试平台直流接口装置有所更新,协议一致性、互操作检测及电性能等相关测试项目有所增加变动,检测平台需满足上述最新标准的检测条件;
支持3C标准(GB 44263-2024、GB39752-2024标准);检测平台检测功能包含:电气性能测试项目、互操作性测试项目、协议一致性测试项目、安规及安全性能测试等测试内容,在整个检测过程中全部由软件自动按预先设定的程序进行,可独立实现全自动测试消除人为因素对检测结果的影响,使检测结果更加准确,并自动生成检测报告,可大幅度提高测试效率,是研发、质检、生产等部门检测充电桩性能的最佳测试系统。
1 |
GB 191 |
包装 储运 图示标志 |
2 |
GB 4793.1 |
测量、控制和实验室用电气设备的安全要求 第一部分:通用要求 |
3 |
Q/GDW1591-2014 |
电动汽车非车载充电机检验技术规范 |
4 |
GB∕T 33594-2017 |
电动汽车充电用电缆 |
5 |
GB/T 20234.1-2023 |
电动汽车传导充电用连接装置 第1部分:通用要求 |
6 |
GB/T 20234.3-2023 |
电动汽车传导充电用连接装置 第3部分:直流充电接口 |
7 |
GB/T 20234.4-2023 |
电动车汽车传导充电用连接装置第4部分:大功率直流充电接口 |
8 |
GB/T 18487.1-2015/2023 |
电动汽车传导充电系统 第1部分:通用要求 |
9 |
GB/T 18487.2-2017 |
电动汽车传导充电系统 第 2 部分:非车载传导供电设备电磁兼容要求》 |
10 |
GB/T 18487.5-2024 |
电动汽车传导充电系统 第5部分:用于GB/T 20234.3的直流充电系统 |
11 |
GB/T 27930-2015/2023 |
电动汽车非车载传导式充电机与电池管理系统之间的通信协议 |
12 |
GB/T 27930.2-2024 |
非车载传导式充电机与电动汽车之间的数字通信协议 第2部分:用于GBT20234.3的通信协议 |
13 |
T∕GAEPA002-2023 |
电动汽车超级充电设备与车辆之间的数字通讯协议 |
14 |
NB/T33008.1-2013/2018 |
电动汽车充电设备检验试验规范 第1部分非车载充电机 |
15 |
NB/T 33001-2018 |
电动汽车非车载传导式充电机技术条件 |
16 |
GB/T 34657.1-2017 |
电动汽车传导充电互操作性测试规范 第1部分:供电设备 |
17 |
GB/T 34657.1-2017 |
电动汽车传导充电互操作性测试规范 第2部分:车辆 |
18 |
GB/T 34658-2017 |
电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试 |
19 |
NB/T 10901-2021 |
电动汽车充电设备现场检验技术规范 |
20 |
GB-44263-2024 |
|
21 |
GB-39752-2024 |
|
22 |
JJG 1149-2022 |
电动汽车非车载充电机 |
23 |
GB/T 29318-2012/2024 |
电动汽车非车载充电机电能计量 |
24 |
JJG-1192-2023 |
电动汽车非车载充电机校验仪 |
25 |
GB7251.1-1997 |
低压成套开关设备和控制设备 |
26 |
GB14048.1-2006 |
低压开关设备和控制设备第 1 部分:总则 |
27 |
GB/T10233-2005 |
低压成套开关设备和电控设备基本试验方法 |
28 |
DL/T621-1997 |
交流电气装置的接地 |
29 |
ISO 15118-1-2019 |
通用信息和使用案例定义 |
30 |
ISO 15118-2-2014 |
网络和应用协议要求ISO 15118-3-2015物理和数据链路层要求 |
31 |
ISO 15118-3-2015 |
物理和数据链路层要求 |
32 |
ISO 15118-4-2019 |
网络与应用协议一致性测试(2024) |
33 |
ISO 15118-5-2018 |
物理层与数据链路层一致性测试 |
34 |
ISO 15118-20 |
Road vehicles - Vehicle to grid communication interface - Part 20: Network and application protocol requirements |
35 |
IEC 61851-1-2017 |
Electric vehicle conductive charging system –Part 1: General requirements |
36 |
IEC 61851-22 |
Electric Vehicle Conductive Charging System. Part 22:Ac Electric Vehicle Charging Station |
37 |
IEC 61851-23 |
Electric road vehicles and industrial trucks |
38 |
IEC 61851-24 |
Electric vehicle conductive charging system – Part 24: Digital communication between a d.c. EV charging station and an electric vehicle for control of d.c. charging |
39 |
IEC 62196-1-2014 |
Plugs, socket-outlets, vehicle connectors and vehicle inlets – Conductive charging of electric vehicles – Part 1: General requirements |
40 |
IEC 62955-2018 |
Residual direl current detecting device(RDC-DD)to be used for mode 3 charging of electric vehicles |
41 |
IEC 62752-2018 |
In-cable control and protection device for mode 2 charging of electric road vehiches(IC-CPD) |
42 |
IEC 62196-1 |
International standard norme internationanle Part1:General requirements |
43 |
IEC 62196-2-2016 |
International standard norme internationanle Part2:Dimensional compatibility and interchangeability requirements for a.c. pin and contact-tube accessories |
44 |
IEC 62196-3 |
International standard norme internationanle |
45 |
UL 2594-2 |
Standard for safety Electric Vehicle Supply Equipment |
46 |
UL 2231-1 UL |
Standard For Safety Personnel Protection Systems For Electric Vehicle (Ev) Supply Circuits: General Requirements |
47 |
UL 2231-2 UL |
Standard for Safety Personnel Protection Systems for Electric Vehicle (EV) Supply Circuits: Particular Requirements for Protection Devices for Usein Charging Systems |
◉开放性架构软件平台
◉内建交直流充电桩国标测试项目
◉测试项目编辑功能
◉测试程序编辑功能
◉测试报告编辑打印功能
◉统计分析报表编辑功能
◉在线仪器控制功能
◉使用者权限设定
◉测试项目管理功能
◉测试人员管理功能
◉可以系统预设测试项目,提高测试生产率
◉根据用户需求可扩散硬件
◉测试数据可追溯性,测试结果与产品条码对应
◉测试记录及测试结果文件保存至本机和服务器或者MES系统
◉支持含有支持GPIB/USB/RS232/RS485/CAN/LAN/PC接口仪器

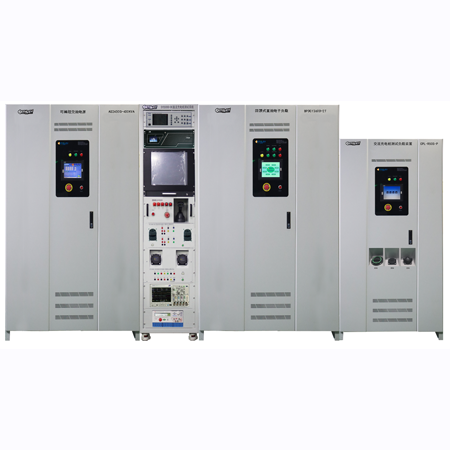

SYS5000系列交/直流充电桩自动测试系统配置表 | |||
序号 | 设备名称 | 明细 | 备注 |
1 | 测试系统柜 | 1、SYS5000系统自动测试软件 2、19寸标准系统柜、工业电脑、显示器 3、系统控制单元 4、扫描仪 5、RS232/GPIB扩展卡及其他配件 |
具体配置用户自行选择 详细方案请联系 |
2 | 可编程交流电源 | AS2000系列可编程交流电源/PVS3000S系列回馈式电网模拟器 | |
3 | 可编程负载(耗能式) | 交流:ACL-R系列可编程交流负载(功率:3KW-300KW可选) 直流:DCL-R系列可编程直流负载(功率:7KW-2000KW可选) |
|
4 | 回馈式电子负载(节能式) | 交流:AFEL1000系列回馈式交流电子负载(功率:3KW-300KW可选) 直流:BPDC1000系列回馈式直流电子负载(功率:7KW-2000KW可选) |
|
5 | 功率分析仪 | 四通道以上/含电流传感器 | |
6 | 数字示波器 | 带高压探头 | |
7 | 录波仪 | 高压采集卡/低压采集卡CAN采集卡 | |
8 | 安规测试仪 | 绝缘电阻试验、介电强度试验、接地试验 | |
9 | 冲击耐压仪 | 冲击耐压试验 | |
10 | CAN分析仪 | 协议一致性报文解析 | |
11 | 剩余电流测试仪 | 剩余电流保护 | |
12 | 其他 | 游标卡尺、接触电流测试仪、故障模拟单元、试具C |
直流充电桩 | 交流充电桩 | ||
项目 | 测试项目 | 项目 | 测试项目 |
功能检查 | 充电设定方式检查 | 功能检查 | 充电设定方式检查 |
通讯功能试验 | 通讯功能试验 | ||
显示功能试验 | 显示功能试验 | ||
输入功能试验 | 输入功能试验 | ||
计量功能试验 | 计量功能试验 | ||
输入性能测试 | 输入电压测试 | 保护功能试验 | 异常停止充电功能试验 |
输入电流测试 | 带载分合电路试验 | ||
输入功率测试 | 过负荷保护试验 | ||
输入功率因素测试 | 短路保护试验 | ||
输入谐波测试 | 漏电流保护试验 | ||
待机功耗测试 | 输入过压保护试验 | ||
输入欠/过压关断点测试 | 输入欠压保护试验 | ||
输入欠/过压恢复点测试 | 锁止装置功能试验 | ||
输入频率缓升/缓降测试 | 过温保护试验 | ||
输入电压缓升/缓降测试 | |||
输出性能测试 | 输出电压误差试验 | 其他试验 | 充电连接方式检查 |
输出电流误差试验 | 控制导引和充电控制试验 | ||
稳压精度试验 | PE/CP/CC回路通断故障状态试验 | ||
稳流精度试验 | R2/R3电阻仿真等效电阻模拟功能 | ||
纹波系数试验 | PWM频率、PWM占空比试验 | ||
限压/流特性试验 | 检测点1电压、检测点3对PE电阻测量功能 | ||
效率和功率因素试验 | S2断开试验、保护性导体连续性丢失 | ||
均流不平衡度试验 | 车辆端口测试、PE断针测试、CC 中断、CP断电、CP接地、CC,PE回路电阻试验 | ||
输出电流控制时间试验 | R2电阻调整100~32000Ω,调节精度1Ω | ||
输出电流停止效率试验 | R3电阻调整 100~32000Ω,调节精度1Ω | ||
安全要求试验 | 输入过压/欠压保护试验 | 其他试验 | 充电接口、通信、控制兼容性试验 |
输入过流/欠流保护试验 | 绝缘性能测试 | ||
过温保护试验 | 接地连续性试验 | ||
急停功能试验 | 低压辅助电源试验 | ||
软启动试验 | |||
电池反接试验 | |||
蓄电池电压检测试验 |
