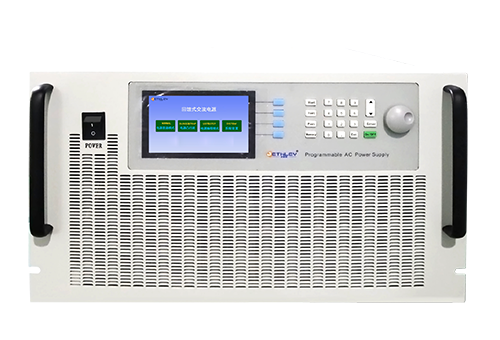

可编程交直流电源3KVA
AS8000系列
产品描述

产品概述 Product overview DS8000系列宽范围高精度可编程直流电源带主动式PFC功率因素高达0.99是采用PWM技术的高频开关式直流电源,模块化设计,采用先进的DSP数字控制技术,具有恒压、恒流、恒功率模式输出,可自动交叉变换,维持控制与保护兼顾特性,确保直流电源输出的高精度、低纹波、快速瞬态响应,且效率高达93%;产品主要定位于电子电力生产、蓄电池行业、PCB板制造行

咨询客服价格
产品型录
产品视频
相关文章
用户手册
产品介绍



        AS8000系列单/三相多功能可编程交直流电源采用高速DSP+FPGA控制技术,可输出纯交流电、纯直流电、交直流混合电,可精密量测电气参数;主动PFC设计,输入功率因数高,对电网污染小,输出波形品质高,动态响应速度快出,可模拟电网的电压扰动、频率扰动、三相不平衡、可为用电设备模拟输出正常或者异常等电源输入,满足用电设备输入测试要求。







◇采用先进的直接数字频率合成器(DDS)波形产生技术,频率稳定度高,连续性好;

◇交/直流输出,可设置或直流输出,也可设定交直流混合输出模式;

◇输出频率10-500Hz(10-1200Hz选配),具有0.001 Hz/10ms可变,可轻易精确做过欠频实验,防孤岛实验;

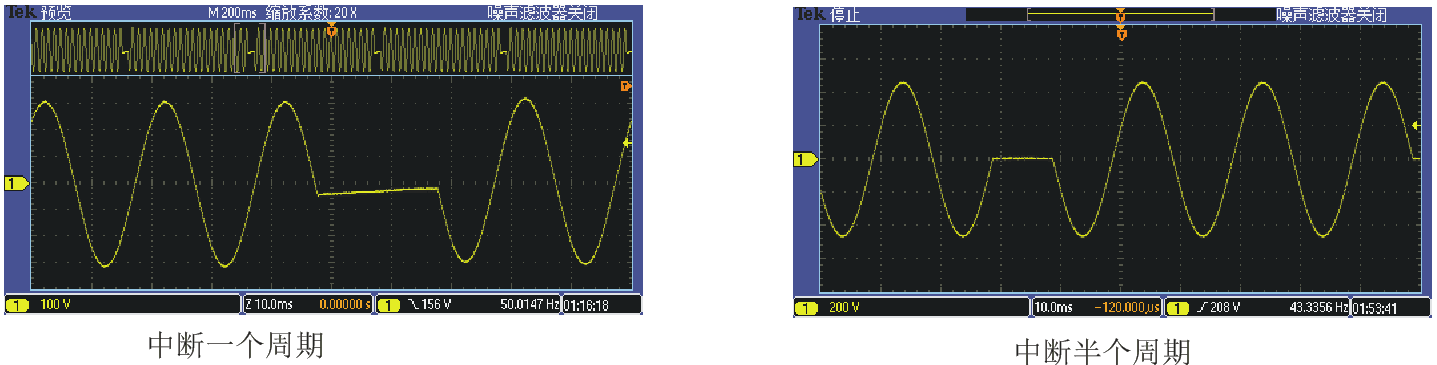

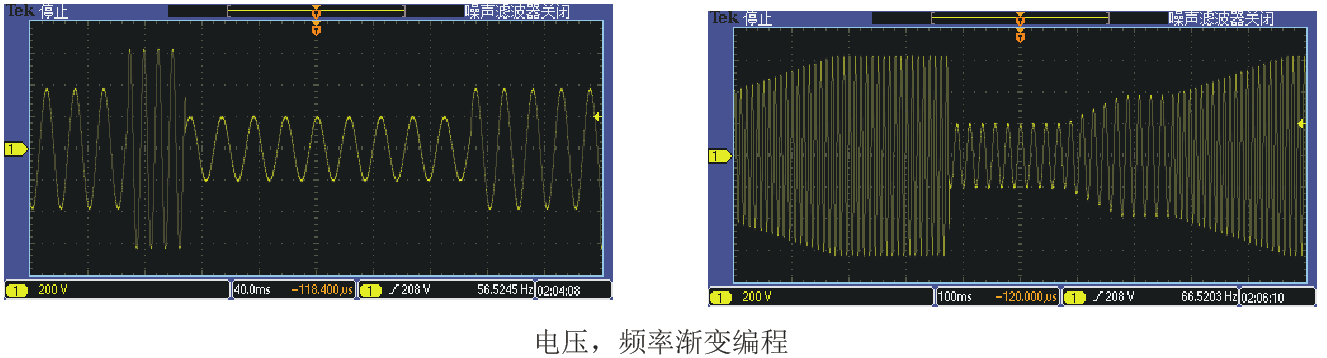

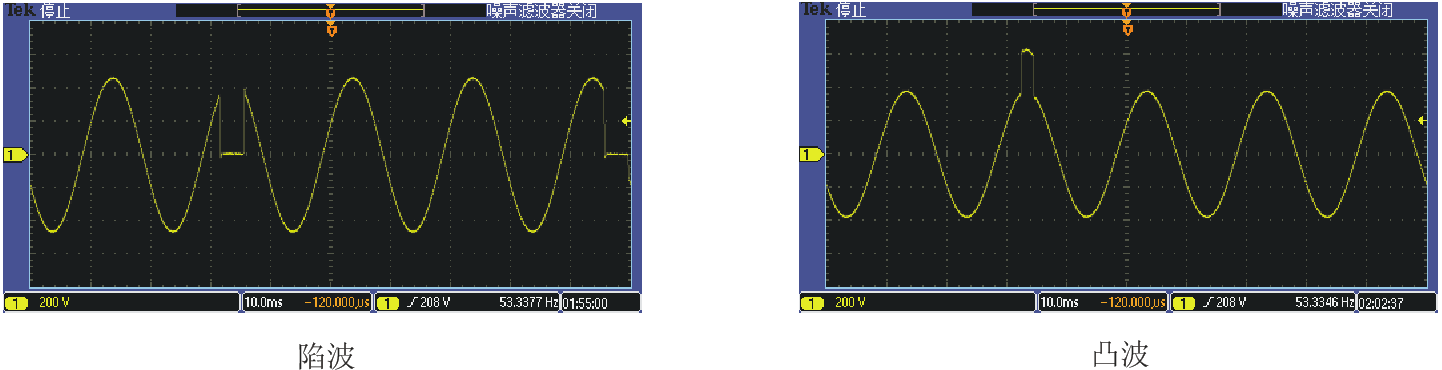

◇支持LIST、STEP、PULSE三大模式,具有9组记忆,一次可执行100组不同电压、频率、上升时间、运行时间设定,并可连续做999999次循环测试;运行时间最短可以设定1ms,可模拟恶劣市电测试,实现突波、陷波功能;实现电压、频率渐变、步阶、突波、陷波功能;

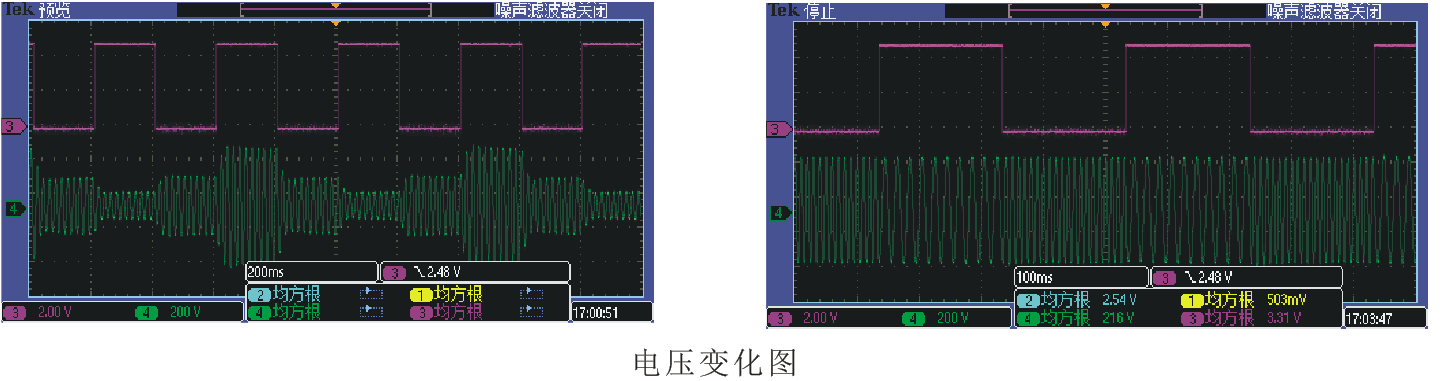

◇可做过/欠压,过/欠频实验;在可编程面板设定好需要的变化电压或者频率,运行后,电压或者频率的每一次变化都会触发一次电平,在做此实验时,非常的准确方便;

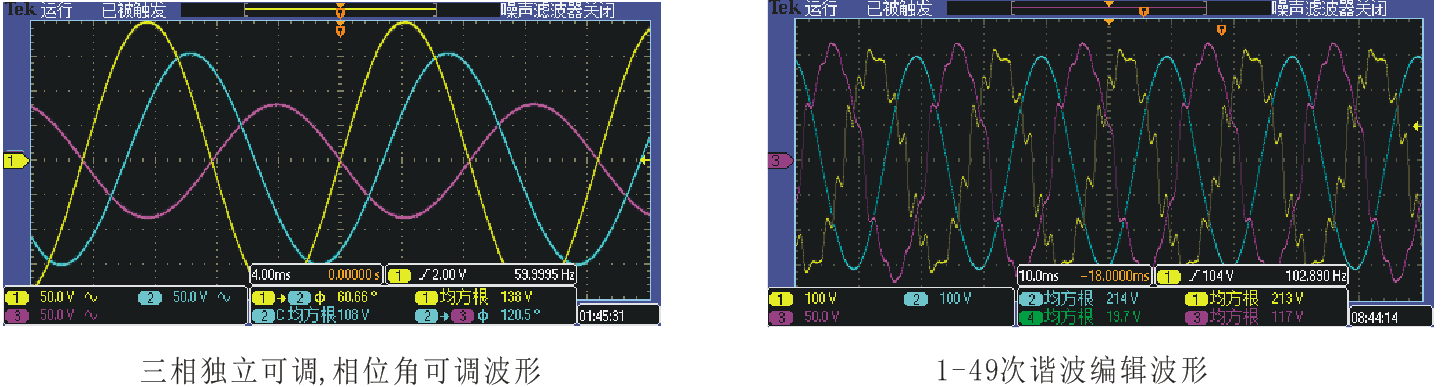

◇三相独立可调,相位角动态可调,谐波编辑功能;

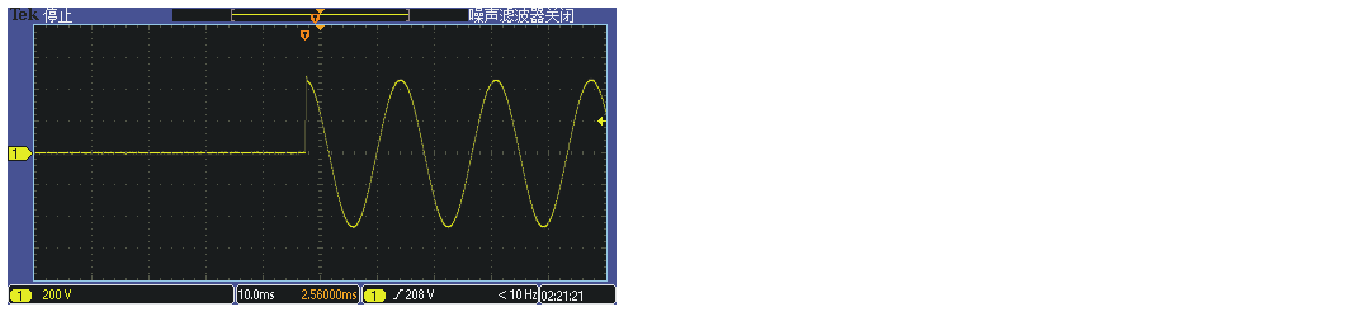

◇可设定波形的启始角度(0-359°),适合测量非线性负载的峰电流;








AS8000系列单相可编程交直流电源
型号Model AS8003 AS8005 AS8010 AS8020 AS8200
容量Power 3KVA 5KVA 10KVA 20KVA 200KVA
制作方式Working SPWM(正弦脉宽调制)
输入
 INPUT
相数 Phase 1φ2W+PE 单相两线+地线 3φ4W+PE 三相四线+地线
电压 Voltage 220V±15% 380V±15%
频率Frequency 47Hz - 63Hz
功率因数 PFC ≥0.98主动PFC
交流输出
AC OUTPUT
相数Phase 1φ2W+PE 单相两线+地线
相电压Phase Voltage 低档0-150.0VAC/高档0-300.0VAC 自动挡AUTO
频率Frequency 10-500z(10~1200HZ选配),0.1Step

最大电流

Max Current

L=120V 25A 21A 42A 168A 1680A
H=240V 12.5 42A 84A 84A 1840A
直流输出
DC OUTPUT
电压 Voltage 0-424V
稳压精度 Resolution ≤±0. 2%FS (FS Resistor Load )
稳流精度Resolution ≤±0. 3%FS (FS Resistor Load )
波形失真度T.H.D   0.5%(纯阻性负载)
频率稳定度Frequency Regulation 0.01%
电压解析度Voltage Resolution 0.1V
频率解析度Frequency Resolution <100HZ     0.01HZ,>100HZ   0.1HZ
电流解析度Current Resolution 0.001A 0.01A 0.1A
测量 精确度 电压Voltage 0.2%FS+5dgt
电流Current 0.3%FS+5dgt
频率Frequency 0.01%FS+5dgt
设定 精确度 电压Voltage 0.1%FS
频率Current 0.1%FS
谐波编辑 Harmonics Editor 可编辑任意谐波1-49次
启始角度 Start angle 0-359.9℃
稳定时间 Stability Time 2ms
存储组数Memory 共9组,每组可记忆电压、频率值,可方便调用
编程组数

步阶LIST:共100组,每组可运行电压、运行频率、步阶时间;最小时间设定10mS;循环次数999999

渐变STEP:共100组,每组可运行起始电压、终止电压,线性变化时间;最小时间设定10mS;循环次数999999

通讯接口Interface 标配RS232、RS485、USB、LAN通讯接口/GPIB通讯接口选配
级联功能 并机功能(选配)
限流设定I-LIM Set O-Max Current(超过电流设定值电源保护,停止输出)
保护 Protection         过流Over Current   过温 Over Temp  过载Over Load  短路Short Circuit
运行环境Environment -10~45℃(室外-20℃~50℃需定制)  0~95%RH

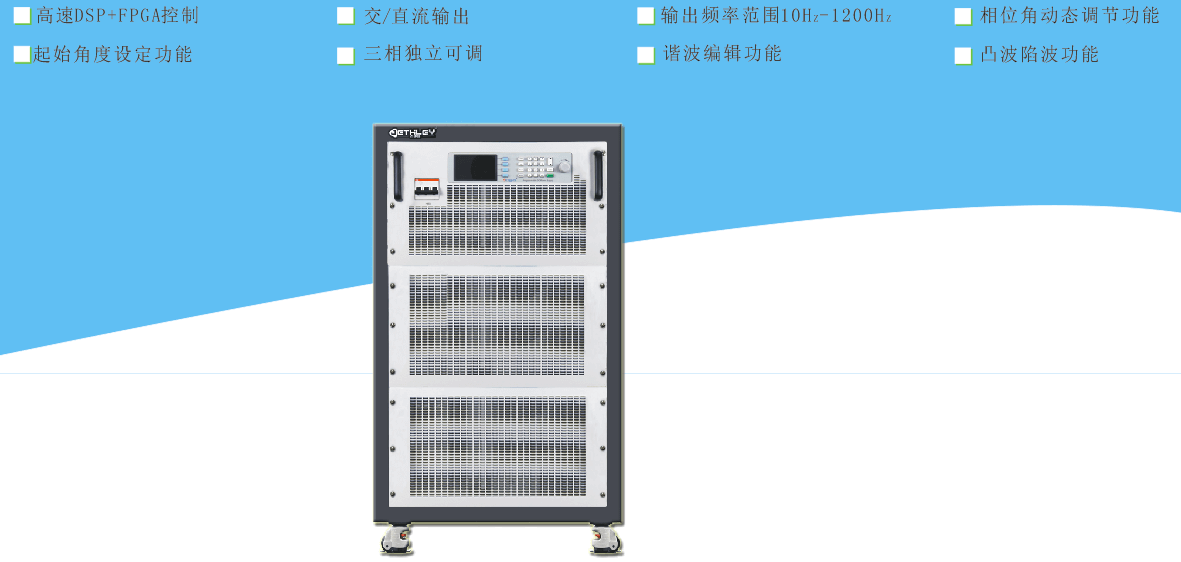

AS8000系列三相可编程交直流电源
型号Model AS8006S AS8010S AS8015S AS8020S AS8030S  AS8060S  AS8200S AS8100S
容量Power6 6KVA 10KVA 15KVA 20KVA 30KVA 60KVA 200KVA 1000KVA
制作方式Working SPWM(正弦脉宽调制)
输入
 INPUT
相数 Phase 3φ4W+PE 三相四线+地线
电压 Voltage 380V±15%
频率Frequency 47Hz - 63Hz
功率因数 PFC ≥0.98主动PFC
交流输出
AC OUTPUT
相数Phase 3φ4W+PE 三相四线+地线
相电压Phase Voltage 低档0-150.0VAC/高档0-300.0VAC 自动挡AUTO
频率Frequency 10-1200z(10~1200HZ选配),0.1Step

最大电流

Max Current

L=120V 16.8A 28A 42A 56A 84A 168A 278A 2780A
H=240V 8.4A 14A 21A 28A 42A 84A 139A 1390A
直流输出
DC OUTPUT
电压 Voltage 0-424V
稳压精度 Resolution ≤±0. 2%FS (FS Resistor Load )
稳流精度Resolution ≤±0. 3%FS (FS Resistor Load )
波形失真度T.H.D   0.5%(纯阻性负载)
频率稳定度Frequency Regulation 0.01%
电压解析度Voltage Resolution 0.1V
频率解析度Frequency Resolution <100HZ     0.01HZ,>100HZ   0.1HZ
电流解析度Current Resolution 0.001A 0.01A 0.1A
测量 精确度 电压Voltage 0.2%FS+5dgt
电流Current 0.3%FS+5dgt
频率Frequency 0.01%FS+5dgt
设定 精确度 电压Voltage 0.1%FS
频率Current 0.1%FS
谐波编辑 Harmonics Editor 可编辑任意谐波1-49次
启始角度 Start angle 0-359.9℃
稳定时间 Stability Time 2ms
存储组数Memory 共9组,每组可记忆电压、频率值,可方便调用
编程组数

步阶LIST:共100组,每组可运行电压、运行频率、步阶时间;最小时间设定10mS;循环次数999999

渐变STEP:共100组,每组可运行起始电压、终止电压,线性变化时间;最小时间设定10mS;循环次数999999

通讯接口Interface 标配RS232、RS485、USB、LAN通讯接口/GPIB通讯接口选配
级联功能 并机功能(选配)
限流设定I-LIM Set O-Max Current(超过电流设定值电源保护,停止输出)
保护 Protection         过流Over Current   过温 Over Temp  过载Over Load  短路Short Circuit
运行环境Environment -10~45℃(室外-20℃~50℃需定制)  0~95%RH
