回馈式交流负载采用三相 PFC 回馈式设计,纯数字化 PWM 整流技术,功率因数高，对电网污染小，输出精度高， 动态响应速度快，能量 100%回馈电网，省电节能；
回馈式交流负载采用三相 PFC 回馈式设计,纯数字化 PWM 整流技术,功率因数高，对电网污染小，输出精度高， 动态响应速度快，能量 100%回馈电网，省电节能；广泛应用于工厂、科研机构，实验室、高校等机构作为发电 机组、变频器、UPS/EPS、交流电源、交流充电桩、AC 转换器等交流系统产品的老化、测试、性能检测；DC-AC、 AC-AC 电源转换器测试。

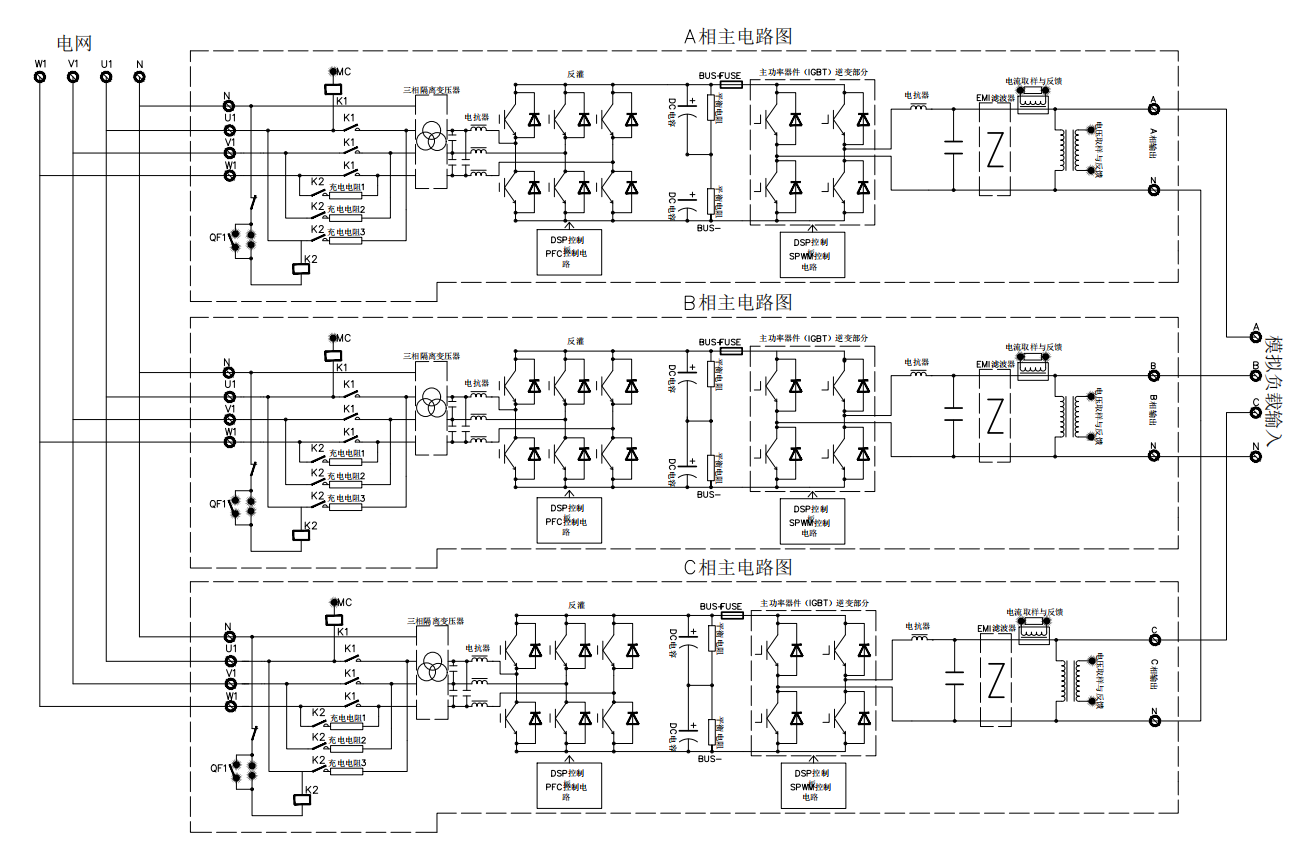

◇三相 P.F.C 回馈设计,电气完全隔离;
◇能量回馈,馈网电流污染小，输入功率因数高:＞0.99,额定工作时谐波＜3%;

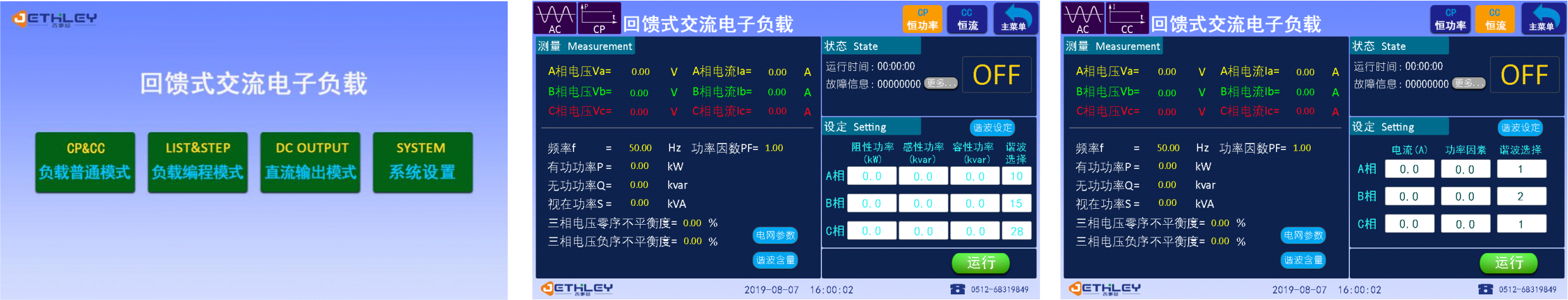

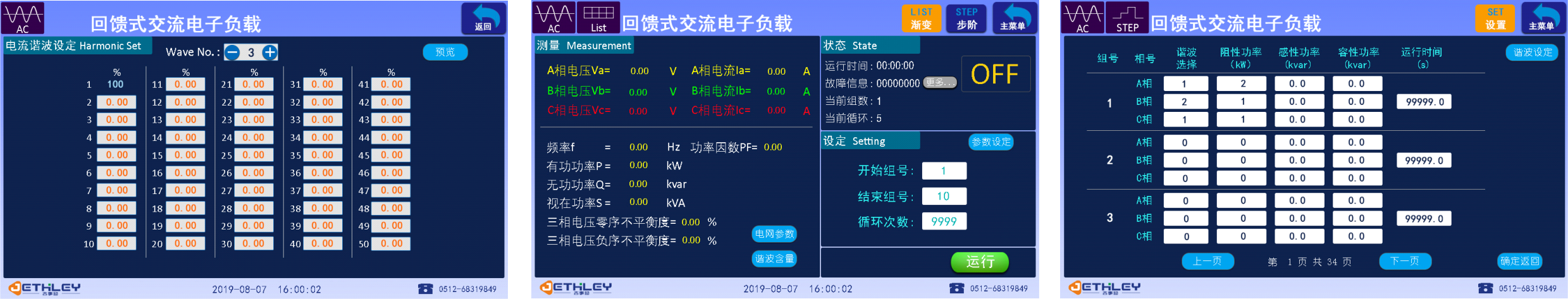

◇智能监控功能,友好的人机界面,具有本地和远程控制两种方式，配上位机控制软件；可测量多种数据，可以将 测量数据上传到 PC 机上并实现对检测过程数据的过程记录存储功能；
◇负载模式：具有恒阻、恒流、恒功率等功能；
◇功率因素-1~1（超前、滞后）范围内可设定；
◇可模拟阻性、感性、容性及非线性负载等多种负载特性；
◇高精准度电压、电流、电阻、无功、功率、功率因素设定与测量；
◇具有宽范围电压和频率输入功能；
◇完整的保护功能：具有缺相、过压、过流、过温、过载、短路、反接等多种保护；
◇报表数据分析功能；
| AFEL1000系列回馈式交流电子负载(L代表非标型） | |||||
| 型号Mode | AFEL1010L | AFEL1030L | AFEL1060L | ||
| 容量Power | 7 KW | 25KW | 50KW | ||
| 制作方式Working | SPWM脉宽调制方式 | ||||
| 运行模式Patterns | 恒流、恒阻、恒功率 | ||||
交流输入 |
相数 |
1φ2W+PE 单相两线+地线 | 3φ4W+PE 三相四线+地线 | ||
| 电压 |
50V-300VAC@100%功率 |
相电压：A相：50V-300VAC/B相：50V-300VAC/C相：50V-300VAC@线电压：86-520VAC | |||
| 电流 |
0-32A | 0-38A | 0-76A | ||
| 频率 | 10Hz - 200 Hz（5Hz - 500 Hz选购） | ||||
| 功率因素 | -0.3~1（正负表示容性与感性） | ||||
| 电流谐波THDI | ≤3%(额定功率） | ||||
负载特性 |
模式 | 恒流、恒阻、恒功率 | |||
| 恒功率精度 | ≤±1%FS | ||||
| 恒流精度 | ≤±0.8%FS | ||||
| 恒阻精度 | ≤±1%FS | ||||
| 谐波功能 | 可编辑任意谐波2-40次 | ||||
| 保护 | 过欠压、过欠频、过流、过温、过载、短路、缺相、相序等 | ||||
| 冷却方式 | 强制风冷 | ||||
| 响应速度 | ＜10ms | ||||
| 工作电源 | 380VAC ±15% 50HZ | ||||
| 显示 | 触摸屏 | ||||
| 通讯接口 | RS485/LAN | ||||
| 绝缘电阻 | 输入对机壳20MΩ 500VDC,输出对机壳20MΩ 500VDC | ||||
| 耐压 | 输入对机壳1500VAC 1分钟，输入对输出 1500VAC 1分钟 | ||||
| 回馈特性 |
相数 | 1Φ2W+PE 单相两线＋地线 | 3Φ4W+PE 三相四线＋地线 | ||
| 电压 | 220VAC±10% | 380VAC±10% | |||
| 频率 | 50Hz/60Hz | ||||
| 输出过压保护 | >418V AC | ||||
| 输出欠压保护 | <342V AC | ||||
| 波形失真 | THD≤3%(额定功率） | ||||
| 回馈功率 | 100%满量程功率回馈 | ||||
| 其他 |
运行环境 | 0 ~ 45℃ | |||
| 冷却方式 | 风冷 | ||||
| 噪音 | ＜60dB | ||||
| 防护等级 | IP30 | ||||
