◉功率600W-2000KW;◉电压规格65V-1500VDC可选；◉可模拟太阳能电池板输出特性，模拟不同光照和温度下I-V曲线通过填充因子（Fill Factor）可模拟多种太阳能电池的输出特性，可做静态和动态MPPT测试。

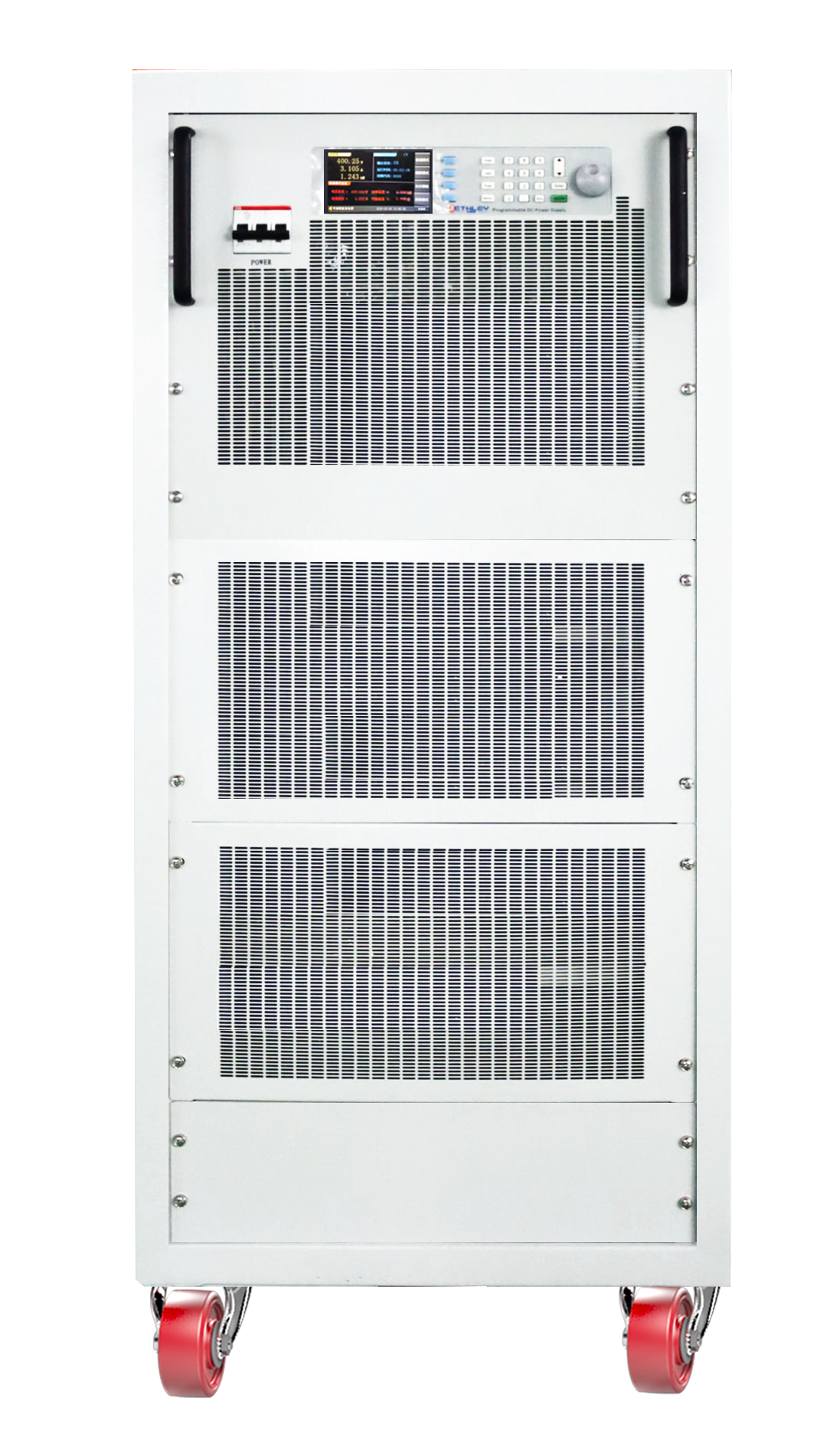

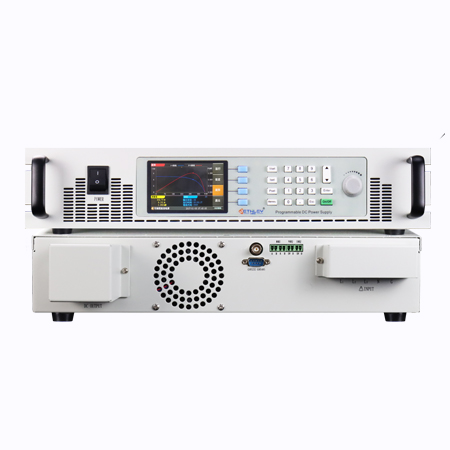

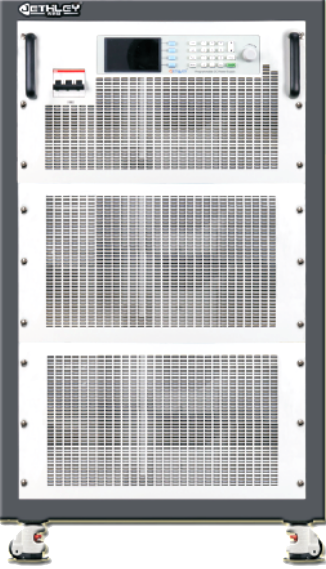

PVS1000D系列太阳能电池整列模拟器(又名太阳能电池I-V模拟器）是采用全桥移相软开关技术,ARM、DSP双CPU控制、16bit高速ADC快速准确测量,高速DSP进行PID运算,直接输出PWM，通过填充因子（Fill Factor）可模拟多种太阳能电池的输出特性,可模拟不同光照和温度下I-V曲线，模块化设计，电源输出的高精度、低纹波、电压电流动态响应速度快，且效率高达93%,符EN50530/Sandia/CGC-GF004标准；产品主要光伏逆变器研发及测试,微网系统集成。
◉功率容量可:600W--1500kW ；
◉具有恒压、恒流、恒功率等工作模式,具有恒内阻模式，对内阻进行设定；
◉采用ARM、DSP双CPU控制，16bit高速ADC,快速准确测量，动态稳定性用Matlab仿真优化；
◉可模拟太阳能电池板输出特性，模拟不同光照和温度下I-V曲线，通过填充因子（Fill Factor）可模拟多种太阳能电池的输出特性；
◉可模拟太阳能电池板被遮罩时的I-V曲线，可测试静态和动态下的MPPT情况，MPPT工作点实时显示于上位机软件上；
◉变压器采用非晶铁芯，具有高饱和磁感应强度、高导磁率、高电感量、低损耗、体积小、重量轻、抗电磁干扰能力强、频率特性优良、温度稳定性高的特性；
◉具有过压、过流、过温、短路保护功能；
◉电压、电流、时间设定，数字式按键输入，准确度高；
◉标配RS232/RS485/USB/LAN通讯接口及模拟量控制端口；
◉产品通过CE认证；
◉符合EN50530/Sandia/CGC-GF004标准.

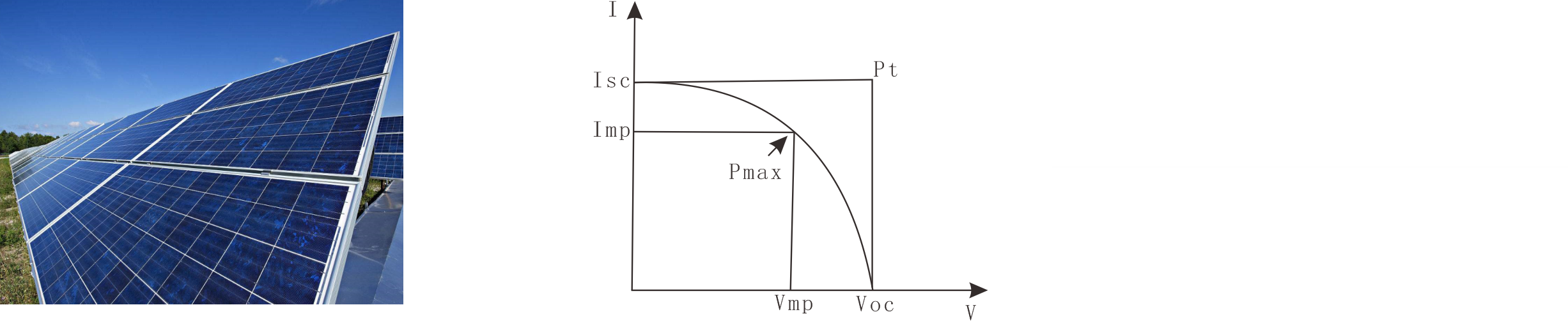

◉太阳能电池阵的输出特性与标准直流电源输出特性的不同之处在于，太阳能电池的输出曲线是圆滑的曲线，而标准电源输出曲线是矩形;确定太阳能电池输出曲线的主要参数有：Voc开路电压，Isc短路电流和Pmax峰值功率;
◉当光伏阵列输出电压比较小时，随着电压的变化，输出电流变化很小，光伏阵列类似为一个恒流源；当电压超过一定的临界值继续上升时，电流急剧下降，此时的光伏阵列类似为一个恒压源。光伏阵列的输出功率则随着输出电压的升高有一个输出功率至高点。至高功率跟踪器的作用是在温度和辐射强度都变化的环境里，通过改变光伏阵列所带的等效负载，调节光伏阵列的工作点，使光伏阵列工作在输出功率至高点;
◉太阳能电池阵的IV特性曲线和输出功率之间的关系对用户很重要，因为逆变器会在峰值功率点把大部分能量回馈给电网;随着输出功率的增加，太阳能电池阵通并联来得到更大功率。如果这些阵上的阴影的情况不同，其输出曲线的扭曲程度也会不一样，这样就需要更复杂的公式来计算输出曲线;

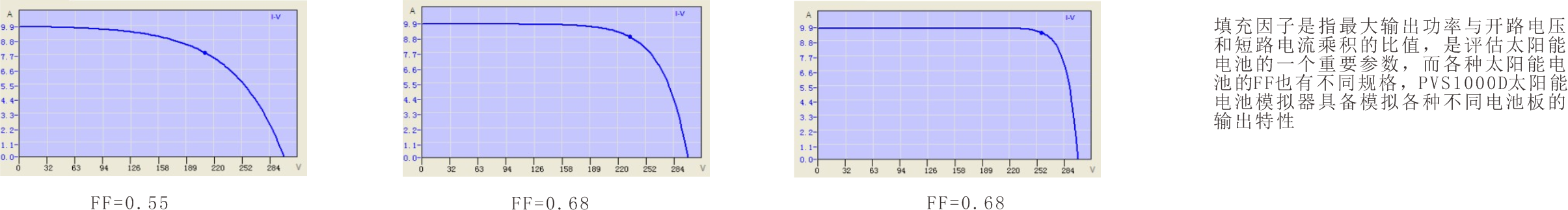

通过填充因子（Fill Factor）可模拟多种太阳能电池的输出特性;

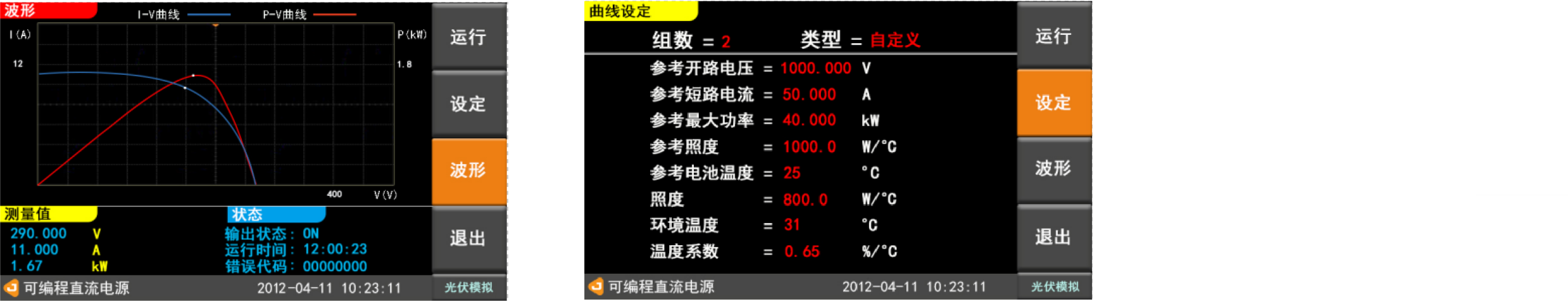

◉控制面板界面;
◉上位机控制界面;

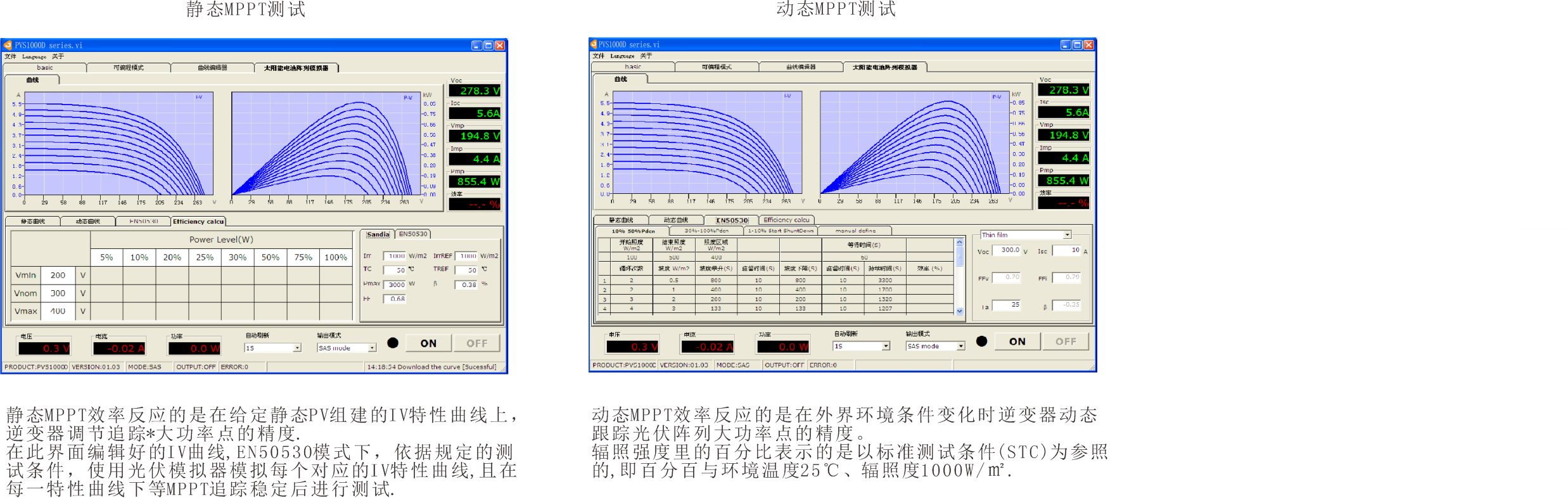

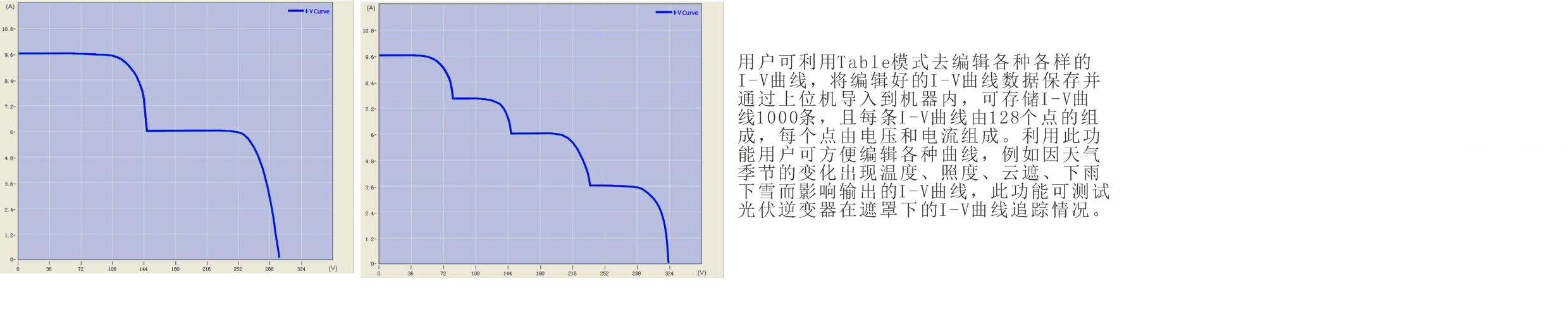

◉遮罩下I-V曲线测试;
| PVS1000D系列太阳能电池阵列模拟器 | |||||||||
|
型号Model
|
PVS1000D
|
PVS1003D
|
PVS1005D
|
PVS1010D
|
PVS1015D
|
PVS1020D
|
PVS1030D
|
||
|
容量Power
|
600W
|
3KW
|
5KW
|
10KW
|
15KW
|
20KW
|
30KW
|
||
|
制作方式Working
|
开关Switch PWM
|
||||||||
|
输入 INPUT
|
相数 Phase
|
1φ2W+PE 单相两线+PE
|
3φ4W+PE 三相四线+PE
|
||||||
|
电压 Voltage
|
220V±15%
|
380V±15%
|
|||||||
|
频率Frequency
|
47Hz - 63Hz
|
||||||||
|
输出OUTPUT
|
电压Voltage
|
电流 Current
|
|||||||
|
0-65VDC
|
0-12A
|
0-56A
|
-
|
-
|
-
|
-
|
-
|
||
|
0-120VDC
|
0-5A
|
0-30A
|
-
|
-
|
-
|
-
|
-
|
||
|
0-300VDC
|
-
|
0-12A
|
0-20A
|
0-40A
|
0-60A
|
0-80A
|
0-120A
|
||
|
0-600VDC
|
-
|
0-6A
|
0-10A
|
0-20A
|
0-30A
|
0-40A
|
0-60A
|
||
|
0-1000VDC
|
-
|
0-3.6A
|
0-6A
|
0-12A
|
0-18A
|
0-24A
|
0-36A
|
||
|
0-1500VDC
|
-
|
-
|
0-4A
|
0-8A
|
0-12A
|
0-16A
|
0-24A
|
||
|
LCD 显示Display
|
电压Vrms、电流Arms、功率Wattage、时间Time
|
||||||||
|
电压纹波 rms Voltage Ripple
|
0.2%FS(满量程)
|
||||||||
|
电流纹波 rms Current Ripple
|
0.3%FS(满量程)
|
||||||||
|
稳压精度（Voltage Regulation）
|
≤±0.3%FS（FS Resistor Load）
|
||||||||
|
稳流精度（Current Regulation）
|
≤±0.5%FS（FS Resistor Load）
|
||||||||
|
电源调整率 Load Regulation
|
±0.1%FS
|
||||||||
|
负载调整率 Load Regulation
|
±≤0.1%FS
|
||||||||
|
时间精度（Time）
|
Setting 0.1sec+0.1%
|
||||||||
|
电压解析度V Resolution
|
Vo <100 :0.001V Vo <1000 :0.01V Vo≥1000V:1V
|
||||||||
|
电流解析度C Resolution
|
输出Io＜10A： 分辨率 0.001A ； 输出 100A ＞ Io ≥ 10A: 分辨率 0.01A ；输出 1000A ＞ Io ≥ 100A: 分辨率 0.1A ； 输出 Io ≥ 1000A: 分辨率 1A 。 | ||||||||
|
设 定 项 目
|
电压调节 CV
|
0%-100%额定电压可调
|
|||||||
|
电流调节 CC
|
0%-100%额定电流可调
|
||||||||
|
功率调节 CP
|
0%-100%额定功率可调
|
||||||||
|
设 定
精确度 |
电压Voltage
|
±0.1%FS
|
|||||||
|
电流Current
|
±0.1%FS
|
||||||||
|
功率Wattage
|
±0.1%FS
|
||||||||
|
测 量
精确度 |
电压Voltage
|
±0.2%FS±2dgt
|
|||||||
|
电流Current
|
±0.3%FS±2dgt
|
||||||||
|
功率 Wattage
|
±0.5%FS±2dgt
|
||||||||
|
存储组数Memory
|
共9组，每组可记忆电压、频率值，可方便调用
|
||||||||
| 可编程组数 Programmable | 共 100 组，每组可运行电压、电流、上升时间、运行时间 | ||||||||
|
SAS模式 SAS Model
|
可模拟不同的太阳能电池板I-V曲线：
1、模拟薄膜光伏电池曲线； 2、模拟标准晶体硅光伏电池曲线； 3、模拟高效晶体硅光伏电池曲线； 4、自定义光伏电池曲线； 具体功能见上位机软件说明通过用户自定义设定 |
||||||||
|
通讯接口 Interface
|
RS232C【IEEE488.2（GPIB）可选】
|
||||||||
|
电磁兼容 EMC
|
输入 EMI 滤波器
|
||||||||
|
限流设定I-LIM Set
|
O-Max Current（超过电流设定值电源保护，停止输出）
|
||||||||
|
限压设定V-LIM Set
|
O-Max Voltage（超过电压设定值电源保护，停止输出）
|
||||||||
|
保护Protection
|
过压Over Voltage 过流Over Current 过温 Over Temp 短路Short Circuit
|
||||||||
|
冷却方式 Cooling
|
风扇强制冷却
|
||||||||
|
重量 Weight(Kg)
|
10
|
12
|
12 |
15
|
55
|
60
|
70
|
||
|
体积W×H×D(mm)
|
483×89×500
|
483×265×600
|
483×399×600
|
||||||
|
运行环境Environment
|

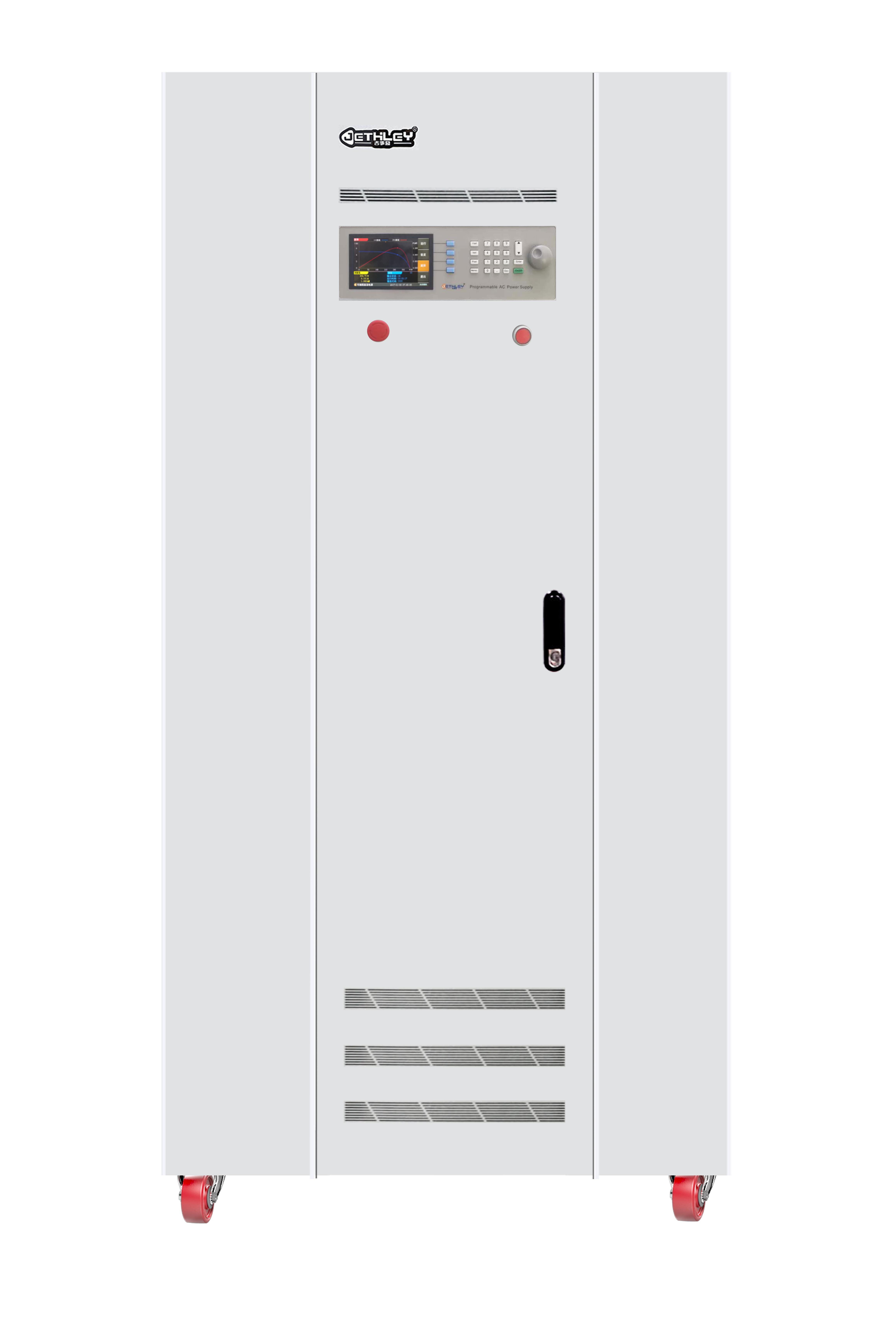

0～45℃（室外-20℃-50℃需定制） 10-90%RH | ||||||||
| PVS1000D系列太阳能电池阵列模拟器 | ||||||||
| 型号Model | PVS1060D | PVS1100D | PVS1150D | PVS1300D | PVS1630D | PVS11000D | PVS11500D | |
| 容量Power | 60KW | 100KW | 150KW | 300KW | 630KW | 1MW | 1.5MW | |
| 制作方式Working | 开关 Switch PWM | |||||||
| 输入 INPUT | 相数 Phase | 3φ4W+PE 三相四线+PE | ||||||
| 电压 Voltage | 380V±15% | |||||||
| 频率Frequency | 47Hz - 63Hz | |||||||
| 输出OUTPUT | 电压Voltage | 电流 Current | ||||||
| 0-600VDC | 0-120A | 0-200A | - | - | - | - | - | |
| 0-1000VDC | 0-72A | 0-120A | 0-180A | 0-360A | 0-760A | 0-1200A | 0-1800A | |
| 0-1500VDC | 0-48A | 0-80A | 0-120A | 0-240A | 0-504A | 0-800A | 0-1200A | |
| LCD 显示Display | 电压Vrms、电流Arms、功率Wattage、时间Time | |||||||
| 电压纹波 rms Voltage Ripple | 0.2%FS(满量程) | |||||||
| 电流纹波 rms Current Ripple | 0.3%FS(满量程) | |||||||
| 稳压精度（Voltage Regulation） | ≤±0.3%FS（FS Resistor Load） | |||||||
| 稳流精度（Current Regulation） | ≤±0.5%FS（FS Resistor Load） | |||||||
| 电源调整率 Load Regulation | ±0.1%FS | |||||||
| 负载调整率 Load Regulation | ±≤0.1%FS | |||||||
| 时间精度Time | Setting 0.1sec+0.1% | |||||||
|
电压解析度V Resolution
|
Vo <1000 :0.1V Vo≥1000V:1V
|
|||||||
|
电流解析度C Resolution
|
输出Io＜10A： 分辨率 0.001A ； 输出 100A ＞ Io ≥ 10A: 分辨率 0.01A ；输出 1000A ＞ Io ≥ 100A: 分辨率 0.1A ； 输出 Io ≥ 1000A: 分辨率 1A | |||||||
|
设 定 项 目
|
电压调节 CV
|
0%-100%额定电压可调
|
||||||
|
电流调节 CC
|
0%-100%额定电流可调
|
|||||||
|
功率调节 CP
|
0%-100%额定功率可调
|
|||||||
|
设 定
精确度 |
电压Voltage
|
±0.1%FS
|
||||||
|
电流Current
|
±0.1%FS
|
|||||||
|
功率Wattage
|
±0.1%FS
|
|||||||
|
测 量
精确度 |
电压Voltage
|
±0.2%FS±2dgt
|
||||||
|
电流Current
|
±0.3%FS±2dgt
|
|||||||
|
功率 Wattage
|
±0.5%FS±2dgt
|
|||||||
|
存储组数Memory
|
共9组，每组可记忆电压、频率值，可方便调用
|
|||||||
| 可编程组数 Programmable | 共 100 组，每组可运行电压、电流、上升时间、运行时间 | |||||||
|
SAS模式 SAS Model
|
可模拟不同的太阳能电池板I-V曲线：
1、模拟薄膜光伏电池曲线； 2、模拟标准晶体硅光伏电池曲线； 3、模拟高效晶体硅光伏电池曲线； 4、自定义光伏电池曲线； 具体功能见上位机软件说明通过用户自定义设定 |
|||||||
|
通讯接口 Interface
|
RS232C【IEEE488.2（GPIB）可选】
|
|||||||
|
电磁兼容 EMC
|
输入 EMI 滤波器
|
|||||||
|
限流设定I-LIM Set
|
O-Max Current（超过电流设定值电源保护，停止输出）
|
|||||||
|
限压设定V-LIM Set
|
O-Max Voltage（超过电压设定值电源保护，停止输出）
|
|||||||
|
保护Protection
|
过压Over Voltage 过流Over Current 过温 Over Temp 短路Short Circuit
|
|||||||
|
冷却方式 Cooling
|
风扇强制冷却
|
|||||||
|
重量 Weight(Kg)
|
200
|
400
|
800 |
1200
|
2000
|
4000 | 6000 | |
|
体积W×H×D(mm)
|
550×980×700
|
800×1800×800
|
1100×1800×850 | 1800×2000×850 |
1800×2000×1650
|
3600×2000×1650
|
4800×2000×1650
|
|
|
运行环境Environment
|
-10～45℃（室外-20℃-50℃需定制） 10-90%RH | |||||||
