随着新能源充电基础设施快速发展，充电桩生产企业、第三方检测实验室、计量质检单位在搭建检测平台时，经常会纠结：交流充电桩测试系统与直流充电桩测试系统到底有什么差异，项目研发、产线出厂、型式认证该如何选型？

　　交流桩俗称慢充桩，输出交流电，依靠车载 OBC 完成整流；直流桩属于非车载快充设备，内部自带功率变换模块，直接输出高压直流电给动力电池。二者原理不同，对应的测试项目、硬件配置、协议体系差异巨大，测试系统不能直接混用。

　　一、核心硬件与功率等级区别

　　交流充电桩测试系统

　　交流充电桩功率多为 3.5kW~40kW，单相 / 三相交流输出。整套系统核心由可编程电网模拟器、交流模拟负载、控制导引信号模拟器、功率分析仪、安规测试仪组成。重点模拟车辆控制导引（CP 信号），模拟车辆连接、握手、启停、故障信号；主要采集交流侧电压、电流、功率因数、谐波、电压跌落、过压欠压、防孤岛保护等交流电能质量指标。适合 7kW 壁挂交流桩、11kW/22kW 三相交流桩研发调试、产线出厂检验、3C 型式试验。

　　直流充电桩测试系统

　　直流充电桩功率覆盖 7kW~600kW，大功率液冷超充桩电压可达 1000V 以上。系统需要电网模拟器、BMS 电池模拟器、回馈式直流电子负载、功率分析仪、高压安规单元，硬件耐压、载流能力远高于交流测试系统。核心难点是BMS 通讯协议模拟，完整复现电池报文交互，模拟电池不同 SOC、温度、故障状态，完成车桩握手、功率调节、停机保护、绝缘故障、通讯中断等场景测试，同时检测直流输出纹波、稳压精度、动态响应、绝缘耐压等项目。

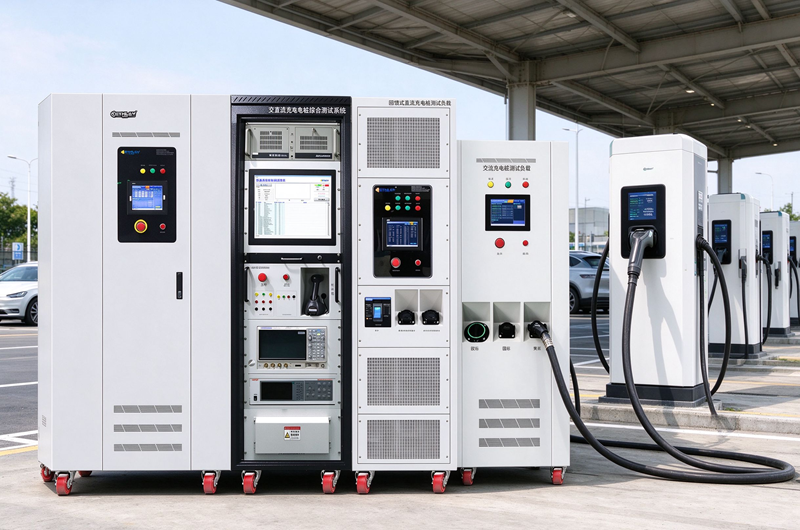

　　吉事励 SYS5000 系列交 / 直流充电桩自动测试系统，一套平台可按需配置模块，兼顾交流桩、直流桩测试，支持国标、欧标、美标、CHAoji 大功率超充桩检测，软件自动执行测试用例，一键生成国标检测报告。产品详情：SYS5000 交直流充电桩测试系统

　　二、测试项目与检测标准差异

　　交流充电桩测试重点

　　依据 GB/T 18487、GB/T 27930 等标准，核心测试项：

　　控制导引 CP 信号时序、连接确认、唤醒与停机

　　交流电能计量精度、功率因数、谐波畸变

　　过压、欠压、过流、漏电、接地保护、防孤岛保护

　　安规：绝缘电阻、耐压、接触电流

　　互操作性测试，验证桩与车辆的握手逻辑

　　直流充电桩测试重点

　　除安规、电能测试外，增加大量 BMS 协议与高压动态测试：

　　GB/T 34658 BMS 通信协议一致性测试，报文解析、时序校验

　　电池模拟：电压、电流、SOC、温度动态变化模拟

　　高压绝缘监测、直流纹波、电压电流调节精度、动态负载响应

　　故障模拟：通讯中断、绝缘故障、急停、过温、过功率保护

　　大功率双通道并行测试，适配双枪直流桩、液冷超充桩型式试验

　　三、应用场景选型指南

　　场景 1：只做交流桩研发 / 产线出厂检测

　　优先选用交流充电桩测试系统，配置电网模拟器 + 交流负载 + CP 导引模拟单元，成本更低、占地更小，满足壁挂交流桩、三相交流桩出厂老化、功能验证、计量校准。吉事励 CPL-R 系列交流充电桩测试负载，内置 CP 导引、故障模拟功能，适合产线快速下线检测。产品详情：CPL-R 系列充电桩测试负载

　　场景 2：专注直流快充桩、大功率超充桩研发与型式试验

　　必须选择直流充电桩测试系统，核心配置 BMS 电池模拟器、高压回馈直流负载，满足 GB/T 全项型式试验，支持第三方实验室、计量院做认证检测。便携式现场检测可选用 EV1000-DC 直流充电桩综合测试仪，便于现场计量检定、场站验收。产品详情：EV1000-DC 直流充电桩综合测试仪

　　场景 3：交直流充电桩都生产，实验室一站式检测平台

　　推荐吉事励 SYS5000 一体化交直流充电桩测试系统，模块化设计，后期可扩容升级，一套系统完成交流桩 + 直流桩全项目测试，减少多套设备投入，节省实验室场地。

　　四、选型避坑要点

　　不要用交流测试系统测直流桩：缺少 BMS 模拟、高压采集单元，无法完成协议一致性测试，不能用于 3C 型式试验。

　　关注功率扩容：超充桩趋势下，优先选择支持功率模块扩容的系统，避免设备短期内淘汰。

　　软件能力很关键：自动化测试软件是否内置国标用例、是否支持自动导出合规报告，直接影响产线测试效率。

　　回馈型负载优先考虑：大功率直流测试场景，回馈式负载可将电能回送电网，大幅降低耗电成本。

　　五、总结

　　简单一句话区分选型：交流桩测试侧重 CP 导引、交流电能质量与防孤岛；直流桩测试核心是 BMS 电池模拟、高压直流特性、车桩协议交互。 如果企业只生产交流慢充桩，单独配置交流充电桩测试系统性价比最高；如果做直流快充、超充桩，需要带 BMS 仿真的直流充电桩测试系统；若产品线同时覆盖交直流充电桩，模块化一体化 SYS5000 交直流充电桩测试平台是最优方案。
