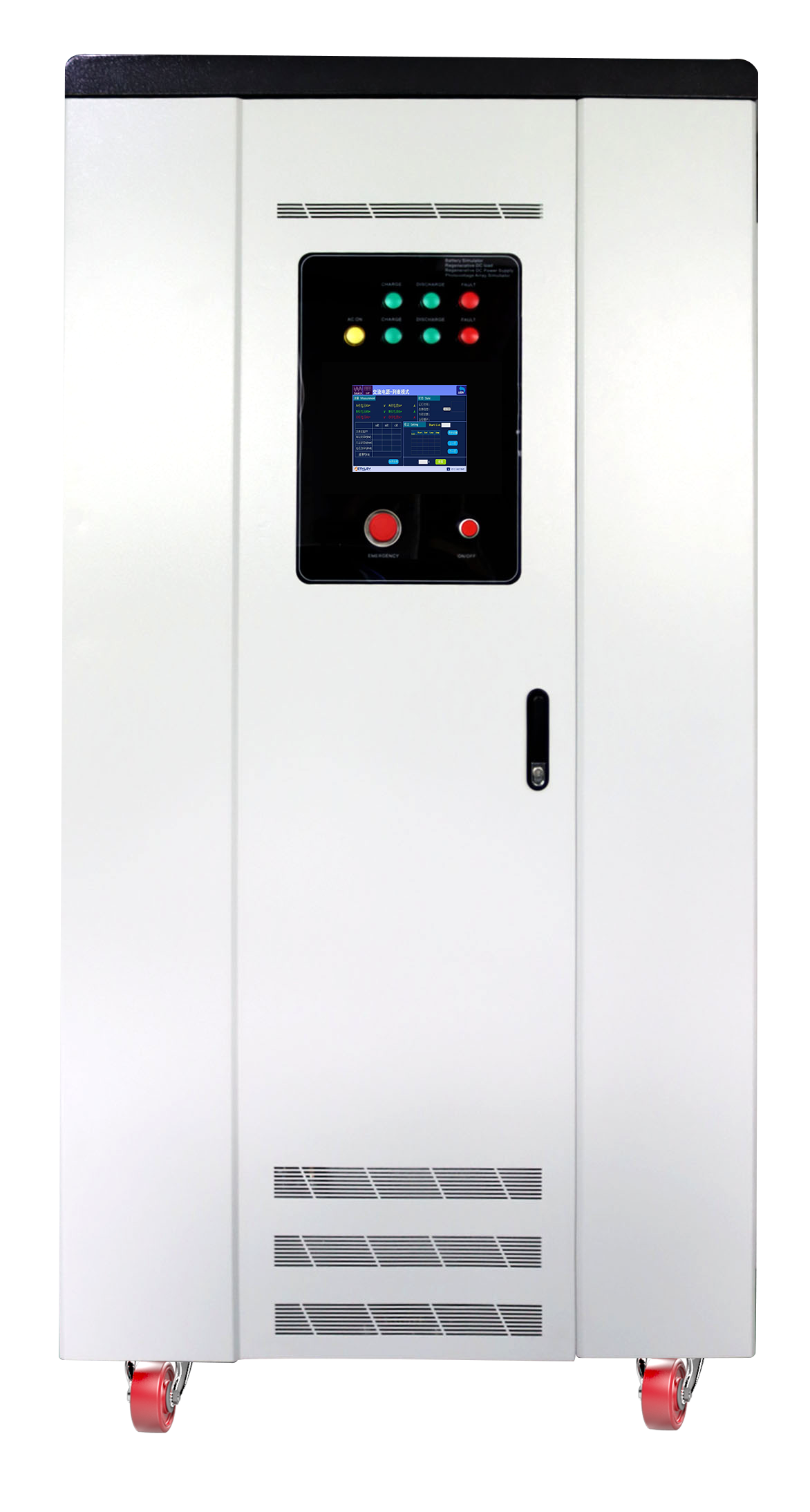

BPDCL30D 多功能回馈式直流电子负载是采用三相 PFC 回馈式设计,纯数字化 PWM 整流技术,AC-DC 双向变换采 用四象限 SVPWM 技术，能量双向流动，功率因素高达 0.99 以上，100%能量回馈,馈网电流污染小，输入功率因数 高:＞0.99,额定工作时谐波＜3%功率因数高，对电网污染小，输出精度高，动态响应速度快，能量 100%回馈电 网;广泛适用于新能源汽车电机、电控测试、动力电池组充放电测试、以及其他电力电子测试等领域产品的前期 研发、后期型式试验、可靠性测试，以及生产线产品出厂测试。满足 GB/T18488.1-2015、GB/T18488.2-2015、 GB/T29307-2012 中测试项目对电源的使用要求.
◇电池模拟功能具备模拟多种电池的充放电的特性，用户可选择模拟不同电池的类型、串联节数、并联节数及 SOC指 标，从而全面模拟电池的输出特性，包括了电池放电过程中电池内阻特性变化的过程；
◇可编程直流电源功能具备恒压、恒流、恒功率模式输出，可自动交叉变换，维持控制与保护兼顾特性，确保直流电源 输出的高精度、低纹波、电压电流动态响应速度快；
◇直流电子负载功能具备具有恒阻、恒压、恒流、恒功率等功能；
注：可订制输出多通道，通道之间可并机使用。

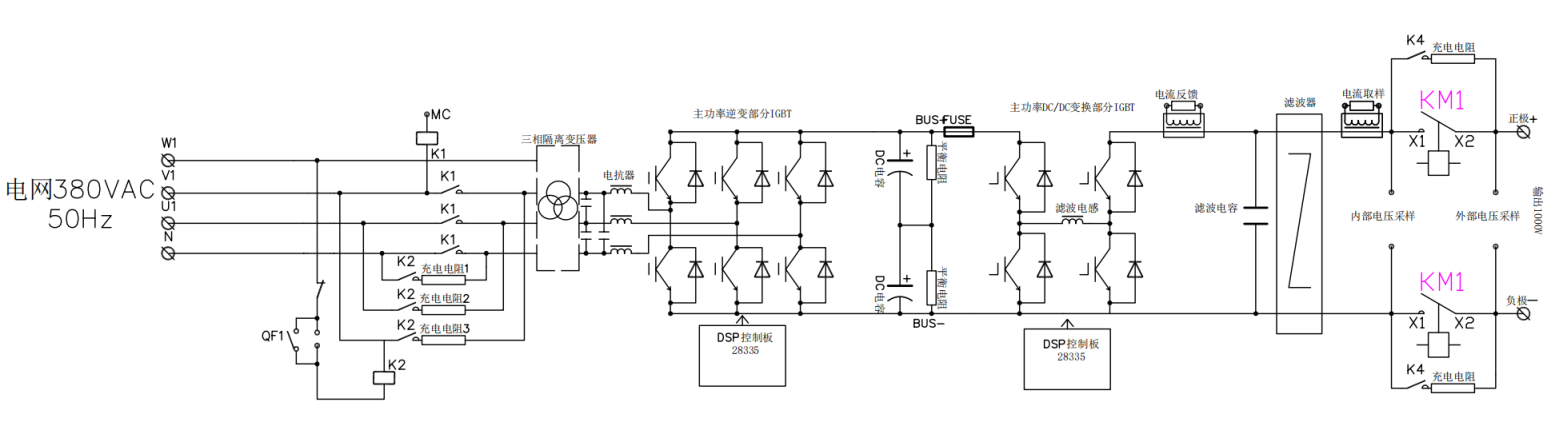

◇三相 P.F.C 回馈设计, 系统采用AC-DC、DC-DC双向变换两级架构,能有效的平稳母线电压在突加时的波动，从 而 提高整机输出的动态响应时间,电气完全隔离;
◇AC-DC 双向变换采用四象限SVPWM技术，能量双向流动，功率因素高达0.99 以上，并网谐波污染小 100%能量 回 馈,馈网电流污染小，输入功率因数高:＞0.99,额定工作时谐波＜3%;

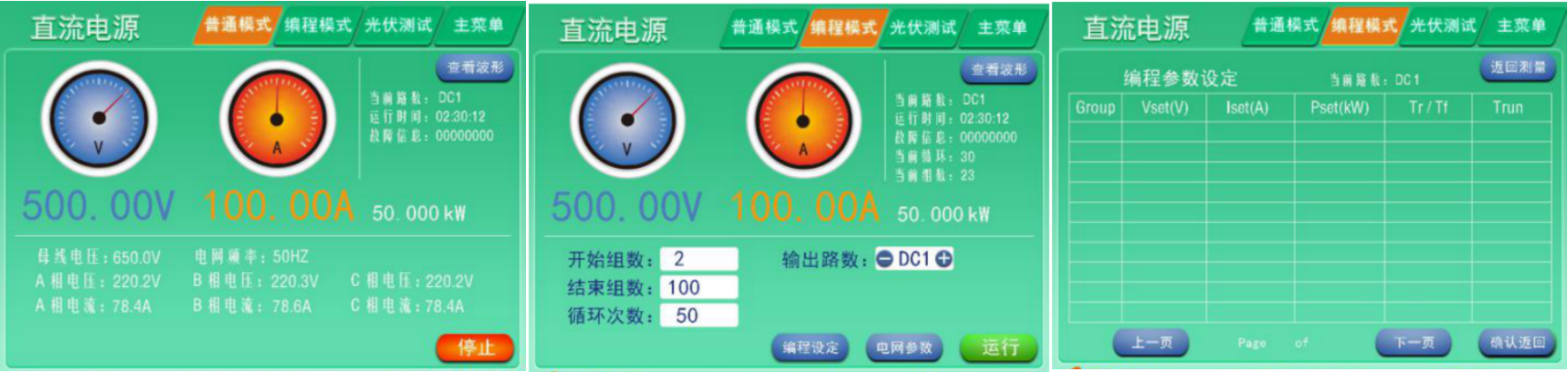

◇智能监控功能,友好的人机界面,可通过CAN总线或PC远程控制;
◇具有恒压、恒流、恒功率功能,且电压电流可以 0-100%量程调节,电源/负载可双模式运行; ◇具有本机操作、远程操作功能，配有远程控制软件及外部通讯功能，通讯接口： RS485/CAN/LAN ;
◇动力接入和输出接口，具有电气安全防护功能;
电源模式： 恒压、恒流、恒功率（标配）

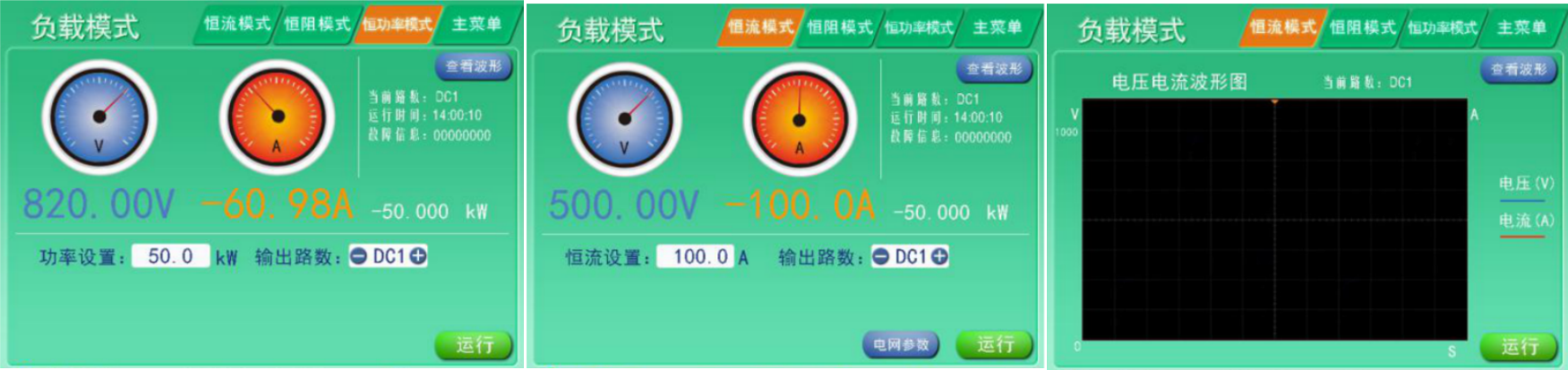

负载模式
| BPDCL系列回馈式直流电子负载 | |||||
| 型号Mode | BPDCL10D | BPDCL30D | BPDCL60D | ||
| 容量Power | 10KW | 30KW | 60KW | ||
| 运行模式Patterns | 恒流、恒阻、恒功率 | ||||
交流端 |
相数 |
1φ2W+PE 单相两线+地线 | 3φ4W+PE 三相四线+地线 | ||
| 电压 |
220V±15% | 380V±15% | |||
| 频率 | 47Hz - 63 Hz | ||||
| 功率因素 | ≥0.99 (额定功率） | ||||
| 电流谐波THDI | ≤3%(额定功率） | ||||
直流端 |
电压范围 | 0-1000VDC | |||
| 额定电流 | ±10A（源载一体） | ±30A（源载一体） | ±60A（源载一体） | ||
| 峰值电流 | ±20A | ±60A | ±120A | ||
| 功率范围 | 0-10KW | 0-30KW | 0-60KW | ||
| 电压纹波 | 0.2% FS(满量程） | ||||
| 电流纹波 | 0.3 % FS(满量程） | ||||
| 稳压精度 | ≤±0.1% FS( FS Resistor Load ） | ||||
| 稳流精度 | ≤±0.1% FS( FS Resistor Load ） | ||||
| 电源调整率 | ±≤0.1% | ||||
| 负载调整率 | ±≤0.1% | ||||
| 负载特性 |
恒功率精度 | ≤±0.3% FS | |||
| 恒流精度 | ≤±0.2% FS | ||||
| 恒阻精度 | ≤±0.2% FS | ||||
| 保护功能 | 过欠压、过欠频、过流、过温、过载、短路、缺相、相序等 | ||||
| 冷却方式 | 强制风冷 | ||||
| 响应速度 | ＜10ms | ||||
| 通讯接口 | RS232/RS485 | ||||
| 显示 | 触摸屏 | ||||
| 绝缘电阻 | 输入对机壳20MΩ 500VDC,输出对机壳20MΩ 500VDC | ||||
| 耐压 | 输入对机壳1500VAC 1分钟，输入对输出 1500VAC 1分钟 | ||||
| 回馈特性 |
相数 | 1Φ2W+PE 单相两线＋地线 | 3Φ4W+PE 三相四线＋地线 | ||
| 电压 | 220VAC±10% | 380VAC±10% | |||
| 频率 | 50Hz/60Hz | ||||
| 输出过压保护 | >418V AC | ||||
| 输出欠压保护 | <342V AC | ||||
| 波形失真 | THD≤3%(额定功率） | ||||
| 回馈功率 | 100%满量程功率回馈 | ||||
| 其他 |
运行环境 | 0 ~ 45℃ | |||
| 冷却方式 | 风冷 | ||||
| 噪音 | ＜60dB | ||||
| 防护等级 | IP30 | ||||
