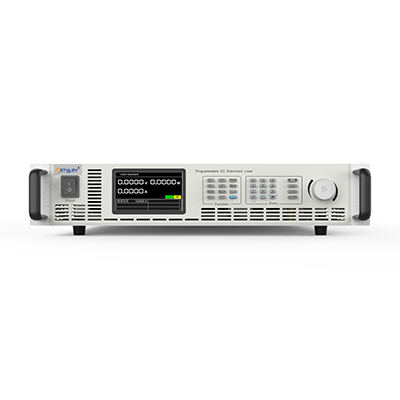

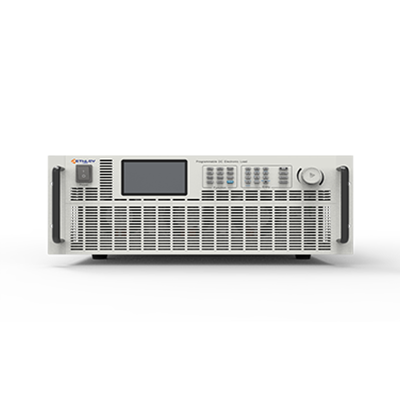

DEL6000系列负载是一款高可靠、高密度、高性能直流电子负载，具有150V、600V、1200V、1500V四种电压范围，单机密度6kW仅3U高度，功率从4kW可达72kW，支持主从并联，最大功率可扩展至720kW。电压、电流多档量程且拥有1MHz高速采样、控制、捕获能力，可实现快速的环路响应、高速的电流上升、下降速度，动态模式分辨率可达1us，50kHz频率范围。多种工作模式，20余种测试功能。除此，还具备丰富的远程通讯、数字、模拟监控接口，均为满足用户的各种负载应用需求而生。
DEL6000系列负载广泛应用于动力、燃料电池测试，直流工业、服务器电源，直流充电桩、车载充电机，接触器、继电器等功率电子元器件及其他电力电子产品的设计、验证和生产测试中。
◉ 单机输入功率：400W~72kW可选；
◉ 功率：可扩展至720kW，（其他可定制）；
◉ 电压范围:20VDC、40VDC、150VDC、600VDC、1200VDC、1500VDC可选；
◉ 电流范围:0~4200A可选；
◉ 电压精度：0.025%F.S.；电流精度：0.05%F.S.；
◉ 短时间超额定功率两倍的带载能力 ；
◉ 1MHz高速电压、电流采样率，1us控制分辨率；
◉ 50kHz高速动态模式，可调电流上升和下降沿；
◉ 1kHz电压、电流等参数通讯传输速率；
◉ CV环路速度可设，匹配不同电源；
◉ 二十余种测试功能：序列测试，自动测试，短路模拟，时间测量，放电测试，内阻测试，电压峰值、过流测试，过功率测试，扫频测试，负载效应，LED模拟，正弦波功能等；
多种工作模式：CC、CV、CR、CP、CV+CC、CR+CC、CV+CR、CP+CC；
◉ 序列支持50个文件，每个文件100步，支持文件链接；
◉ 标配LAN、RS232、RS485，可选配GPIB、USB、CAN，具备隔离高速外部数字、模拟监控接口；
◉ 全方位保护功能：过电压、过电流、过功率、过热、电流振荡保护、限电流、限功率、反接告警等；
◉ 20VDC超低压程控直流电子负载选型
| 输入参数/功率 |
20VDC @对应产品型号如下： |
满电流电压 |
机箱高度 |
| 400W |
DEL6004LV-20-150 |
0V满电流 |
2U |
| 600W |
DEL6006LV-20-300 |
0V满电流 |
2U |
| 750W |
DEL6008LV-20-150 |
0V满电流 |
2U |
| 1KW |
DEL6010LV-20-300 |
0V满电流 |
4U |
| 1.2KW |
DEL6012LV-20-600 |
0V满电流 |
4U |
| 1.5KW |
DEL6015LV-20-300 |
0V满电流 |
4U |
| 2KW |
DEL6020LV-20-300 |
0V满电流 |
4U |
| |
|
|
|
◉ 40VDC超低压程控直流电子负载选型
| 输入参数/功率 |
40VDC @对应产品型号如下： |
满电流电压 |
机箱高度 |
|
| 750W |
DEL6008LV-40-150 |
0.2V满电流 |
2U |
|
| 1.5KW |
DEL6015LV-40-300 |
0.2V满电流 |
2U |
|
| 2.25KW |
DEL6024LV-40-450 |
0.2V满电流 |
2U |
|
| 3KW |
DEL6030LV-40-600 |
0.2V满电流 |
2U |
|
| 4.5KW |
DEL6045LV-40-900 |
0.2V满电流 |
4U |
|
| 6KW |
DEL6060LV-40-1200 |
0.2V满电流 |
4U |
|
| 9KW |
DEL6090LV-40-1800 |
0.2V满电流 |
6U |
|
| 12KW |
DEL6120LV-40-2400 |
0.2V满电流 |
8U |
|
| 15KW |
DEL6150LV-40-3000 |
0.2V满电流 |
10U |
|
| 18KW |
DEL6180LV-40-3600 |
0.2V满电流 |
12U |
|
| 21KW |
DEL6210LV-40-4200 |
0.2V满电流 |
14U |
|
◉ 中功率程控直流电子负载选型
| 输入参数/功率 |
150VDC @对应产品型号如下： |
600VDC @对应产品型号如下： |
1200VDC @对应产品型号如下： |
机箱高度 |
| 700W |
DEL6007MV-150-80 |
DEL6007MV-600-60 |
DEL6007MV-1200-25 |
2U |
| 1200W |
|
|
|
|
