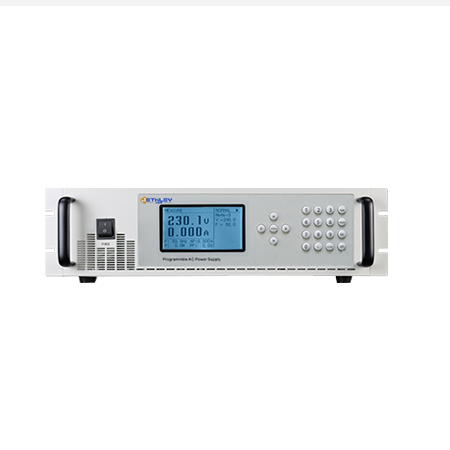

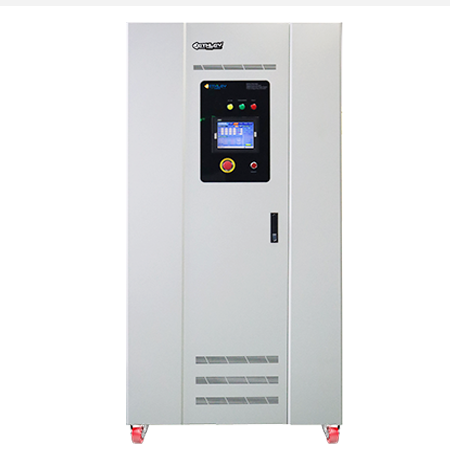

可编程交流恒流源

CCS2000 Series

产品描述

采用SPWM高频脉宽调制方式，可调制输出电流及频率，响应速度快，恒流精度高、能长期稳定工作；并且能够克服由于电网电压波动、回路电阻变化、产品内阻变化所引起的电流变化，不受人为因素的影响;主要用于特定产品电流热效应测试和应用的场所，如断路器、熔断器、热继电器、磁力启动器等保护性开关及各类变压器等需要设定额定电流、动作电流、短路电流等热效应进行测试的场合；低压电器制造企业、电器检测机构、电器科研单位、高校实训基地；塑壳断路器特性测试与校验设备、小型断路器瞬动特性测试与校验设备、精益生产检测线。

咨询客服价格

产品型录

产品视频

用户手册

产品介绍

◉ 可恒流，恒流调节范围：0-最大值连续调节；

◉ 可恒压，恒压调节范围：0-最大值连续调节；

◉ 可变频，频率调节范围：45.0Hz-120.0Hz（40.0Hz-500.0Hz可定制）,步距0.1Hz(0.001Hz可定做)；

◉ 三相独立可调，可恒压，恒压调节范围：0-最大值连续调节（三相机型）；

◉ 恒定电流、恒定电压使用时, 可自动交叉变换，维持控制与保护兼顾特性;

◉ 提供均方根电压，均方根电流，有功功率，频率，功率因素等测量；

◉ 数字式键盘输入，使用方便，精确度高；

◉ 本机一次可执行30组不同电流、电压、频率、上升时间、运行时间，并可连续作一百万次循环测试；

◉ 具有9组数据存储功能，以便使用时轻松调用；

◉ 具有RS232C,RS485【IEEE488.2(GPIB)可选】通讯功能；

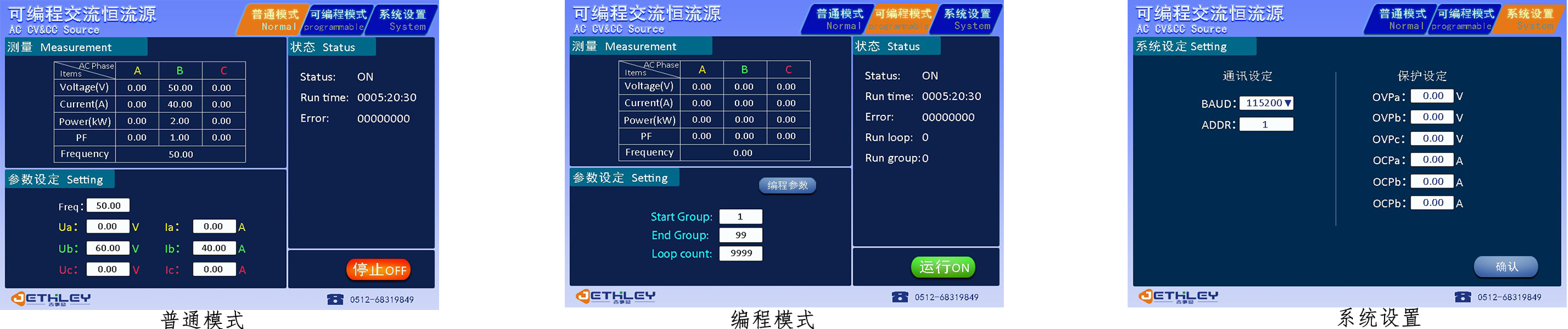

◉ 提供嵌入式智能化PC机监控系统.

CCS2000系列可编程交流恒流源

型号Model

CCS2000

CCS2001

CCS2002

CCS2003

CCS2005

CCS2010

CCS2020

CCS2050

CCS2010S

CCS2015S

CCS2030S

CCS2060S

CCS2150S

容量 Power

500VA

1KVA

2KVA

3KVA

5KVA

10KVA

20KVA

50KVA

10KVA

15KVA

30KVA

60KVA

150KVA

制作方式Working

SPWM(正弦脉宽调制）

输入INPUT

相数Phase

1φ2W+PE 单相两线+PE

3φ4W+PE 三相四线+PE

电压Voltage

220V±15%

380V±15%

频率Frequency

47Hz - 63Hz

相数Phase

1φ2W+PE 单相两线+PE

3φ4W+PE 三相四线+PE

频率Frequency

40~120Hz（40~500HZ可配，10~1000Hz订制）0.1Step

电压Voltage

电流Current

10VAC

0-50A

0-100A

0-200A

0-300A

0-500A

0-1000A

0-2000A

0-5000A

0-334A

0-500A

0-1000A

0-2000A

0-5000A

30VAC

0-17A

0-34A

0-68A

0-102A

0-70A

0-340A

0-680A

0-1667A

0-110A

0-170A

0-340A

0-680A

0-1667A

100VAC

0-5A

0-10A

0-20A

0-30A

0-50A

0-100A

0-200A

0-500A

0-34A

0-50A

0-100A

0-200A

0-500A

300VAC

0-1.7

0-3.4A

0-6.8A

0-10.2A

0-17A

0-34A

0-68A

0-167A

0-11A

0-17A

0-34A

0-68A

0-167A

LED显示 Display

电压Vrms、电流Arms、频率Fre、功率Wattage

电源调整率 Line Regulation

0.1%

负载调整率 Load Regulation

波形失真度 T.H.D

1.5%（纯阻性负载）

频率稳定度 Frequency Regulation

0.01%

电压解析度 VoltageResolution

0.1V

频率解析度 Frequency Resolution

＜100Hz,0.01Hz step; ＞100Hz,0.1Hz step

电流解析度 Current Resolution

输出Io＜10A:分辨率0.001A；输出100A＞Io≥10A:分辨率0.01A；输出1000A＞Io≥100A:分辨率0.1A；输出1000A＞Io:分辨率1A；

测量精确度

电压 Voltage

0.3%FS+5dgt

电流 Current

0.3%FS+5dgt

功率 Wattage

0.4%FS+5dgt

频率Frequency

0.01%FS+5dgt

设定精确度

电压 Voltage

0.5%FS+5dgt

频率Frequency

0.1%FS

存储组数Memory

共9组，每组可记忆电流、频率值

可编程组数 programmable

共30组，每组可运行电流、电压、频率、上升时间、运行时间

限流设定I-LIMSet

0-Max Current

通讯接口Interface

RS232C【IEEE488.2（GPIB）选配】

保护 Protection

过流Over Current 过温 Over Temp 过载Over Load 短路Short Circuit

冷却方式 Cooling

风扇强制冷却

体积W×H×D

（mm）

350

120

400

500

1000

430×133×370

430×177×460

430×430

×450

430×765

×550

430×765

×550

800×1680

×850

430×765×550

800×1680

×850

800×1680

×850

1000×2000

×1050

运行环境 Environment

-10～45℃（室外-20℃~50℃需定制） 10-90%RH
