◉功率：5KVA-3000KVA;◉输出频率10-200Hz;◉三相独立可调，相位角0-359°动态可调；◉可编辑1-50次任意谐波编辑◉多种工作模式选择。

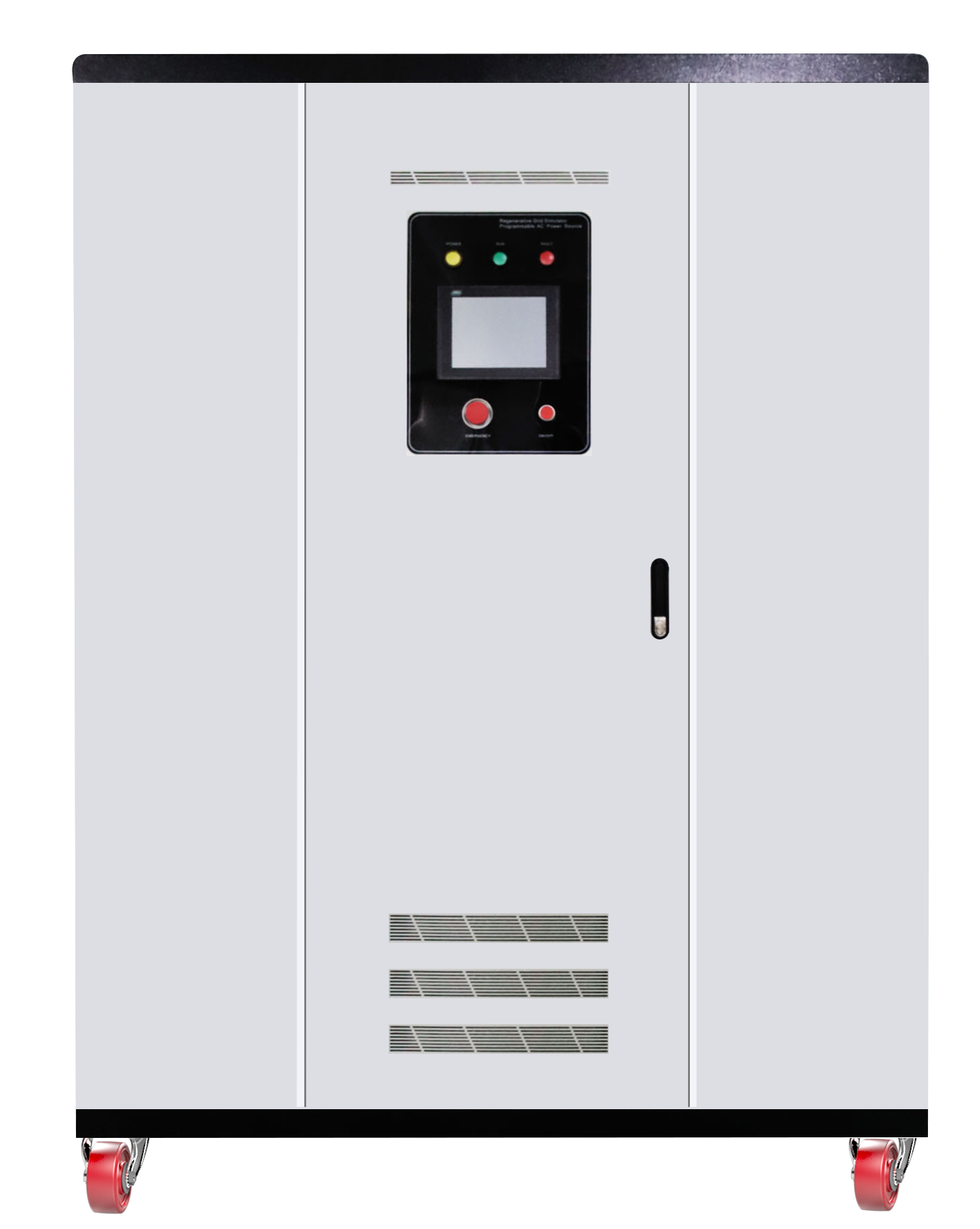

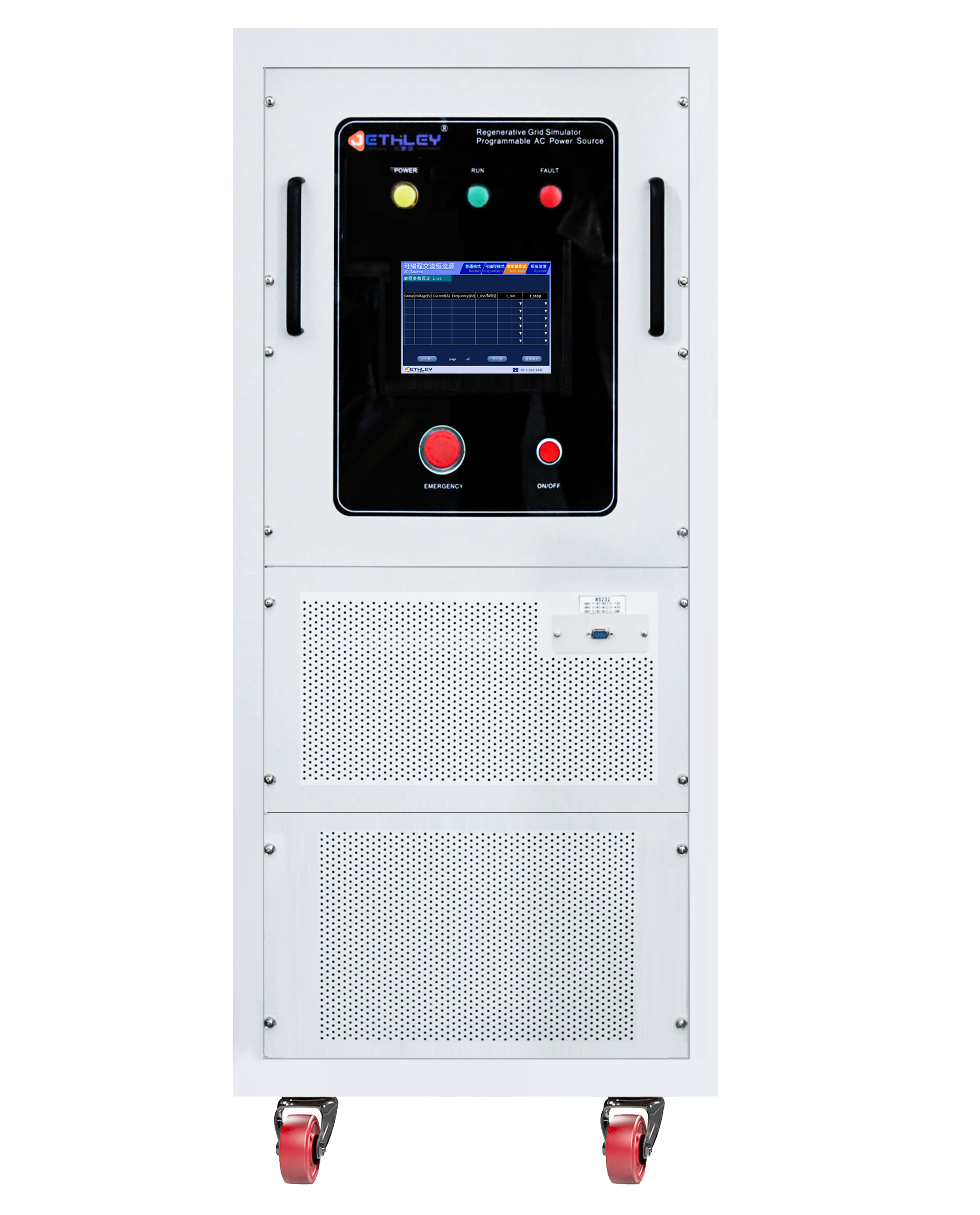

PVS3000系列多功能单/三相回馈型电网模拟器采用纯数字化PWM整流技术、SPWM高频脉宽脉宽调制方式，先进的直流数字频率合成器（DDS)波形产生技术，具有全反灌功能，可将输入交流源能量全反馈至电网；输入功率因数高，对电网污染小，输出波形品质高，动态响应速度快出，可模拟电网的电压扰动、频率扰动及三相不平衡、低电压（零穿越）穿越、配合孤岛试验等测试,用于IEC61000-4-11/13/14/27/28测试;应用于新能源行业如储能逆变器、光伏逆变器、光伏电站测试、双向充电机、充电桩等产品并网性能测试。
◉多种模拟选择：
交流电源模式（标配）、负载模式(选配）、直流模式（选配）；
◉具有2-50次谐波叠加编辑功能；
◉输出频率10-200Hz (l0-1200Hz选配）， 具有0.01 Hz/lOms可变， 可轻易精确做过欠频实验、防孤岛实验；

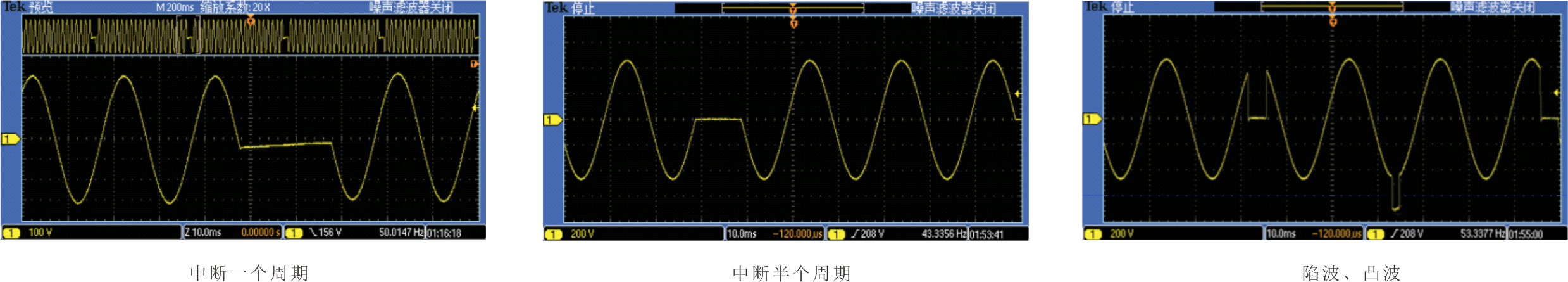

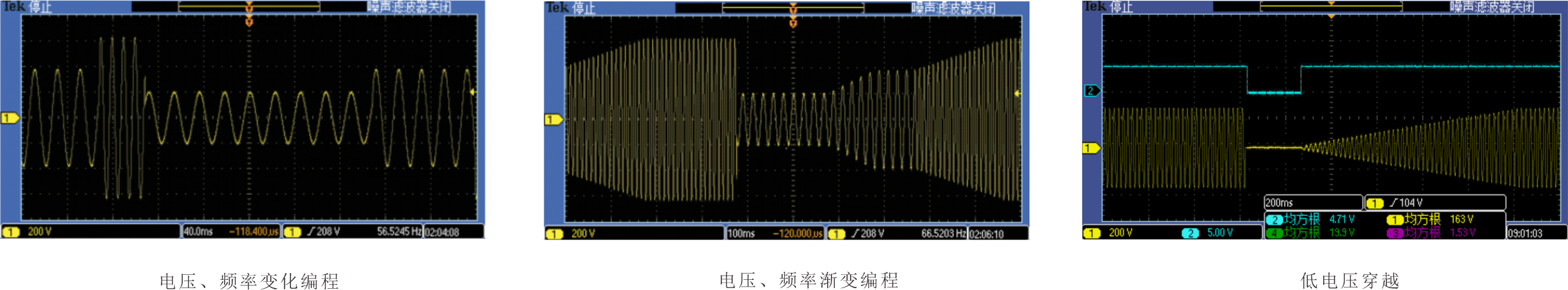

◉支持LIST、ST EP、PULSE三大模式， 具有9组记忆， 一次可执行100组不同电压、频率、上升时间、运行时间设定， 并可连续做999999次循环测试；运行时间最短可以设定lms，可模拟恶劣市电测试，实现电压、频率渐变、步阶、突波、陷波功能；
◉可做过／欠压，过／欠颇实验；在可编程面板设定好需要的变化电压或者频率，运行后，电压或者频率的每变化都会触发一次电平，在做此实验时，非常的准确方便；

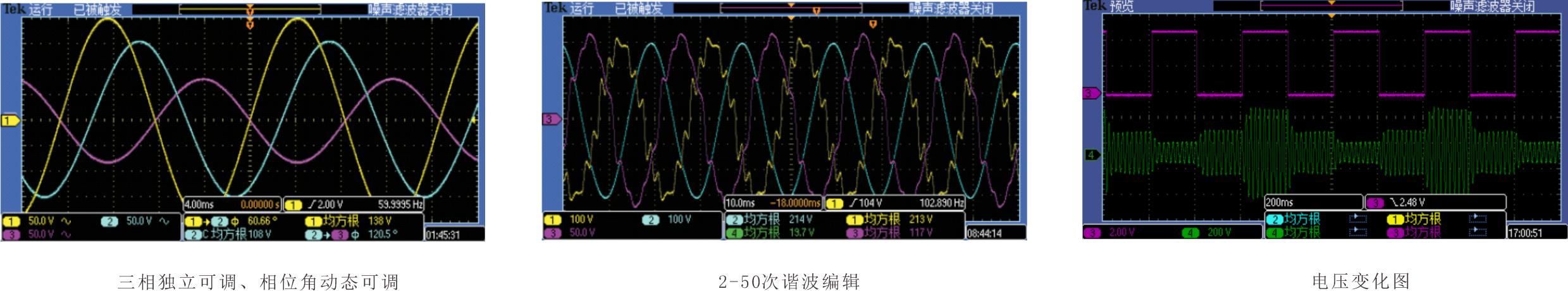

◉三相独立可调，相位角动态可调； 2-50次谐波编辑功能及16Hz-2500Hz间谐波编辑功能，可用于IEC61000-4-13、GB/T14549-1993、B/T 24337-2009的测试；
◉可设定波形的启始角度，适合测量非线性负载的峰值电流；
◉提供均方根电压，均方根电流， 有功功率，频率， 功率因素，峰值电流等读值；
◉对100%除载加载，反应时间在1ms以内，超载能力强，瞬间电流能承受额定电流的3倍；
◉外置零电压穿越同步触发信号干接点，方便用户测试；
◉标配RS232、RS485、USB、LAN通讯接口／GPIB通讯接口选配；
◉并机功能（选配）
| PVS3000系列回馈式电网模拟器参数 | |||||||||||||
| 型号 Model | PVS3005 | PVS3010 | PVS3015S | PVS3030S | PVS3060S | PVS3100S | PVS3150S | PVS3200S | PVS3300S | PVS3500S | PVS31000S | PVS32000S | |
| 容量 Capacity | 5KVA | 10KVA | 15KVA | 30KVA | 60KVA | 100KVA | 150KVA | 200KVA | 300KVA | 500KVA | 1000KVA | 2000KVA | |
| 制作方式 Working | SPWM（正弦脉宽调制） | ||||||||||||
| 输入INPUT | 相数 Phase | 1φ2W+PE 单相两线+地线 |
3φ4W+PE 三相四线+地线 | ||||||||||
| 电压 Voltage | 220V±15% | 380V±15% | |||||||||||
| 频率 Frequency | 47Hz ~ 63Hz | ||||||||||||
| 功率因素PFC | ≥0.98主动PFC | ||||||||||||
| 电流谐波ITHD | ≤3 %(半载以上) | ||||||||||||
| 输出OUTPUT | 相数 Phase | 1φ2W+PE 单相两线+PE |
3φ4W+PE 三相四线+地线 | ||||||||||
| 电压 (L-N)Voltage | 0-320VAC | A相:0-320VAC，B相:0-320VAC，C相:0-320VAC，相位：Φab:0-359°,Φac;0-359 | |||||||||||
| 0-400VAC | A相:0-320VAC，B相:0-320VAC，C相:0-320VAC，相位：Φab:0-359°,Φac;0-359 | ||||||||||||
| 0-700VAC | A相:0-320VAC，B相:0-320VAC，C相:0-320VAC，相位：Φab:0-359°,Φac;0-359 | ||||||||||||
| 频率 Frequency | 10.000-200.00Hz（10~500HZ 可配，10~1000HZ订制），0.1Step | ||||||||||||
| 额定电流（0-320V）Max Current | 21 A | 42 A | 21 A | 42 A | 84 A | 140 A | 210 A | 280 A | 420 A | 700 A | 1400 A | 2800 A | |
| 额定电流（0-400V）Max Current | 16A | 32A | 16A | 32A | 64A | 105A | 160A | 210A | 313A | 521A | 1050A | 2100A | |
| 额定电流（0-400V）Max Current | — | — | — | — | — | 60A | 90A | 120A | 180A | 300A | 600A | 1200A | |
| 波峰因素 CF | 3 : 1 | ||||||||||||
| 反应时间 Time | 2 ms | ||||||||||||
| 能量回馈Energy feedback | 100%能量回馈电网 | ||||||||||||
|
直流输出 DC OUTPUT |
电压 Voltage | 0-452VDC | |||||||||||
| 稳定精度Voltage | ±0.2%FS（FS Resistor Load） | ||||||||||||
| 稳流精度Current | ±0.2%FS（FS Resistor Load） | ||||||||||||
| 负载模式Load mode | 定电流模式CC、定功率模式CP | ||||||||||||
| 显示 Display | 10寸高清彩色触摸屏;电压 Vrms、电流Arms、频率Fre、功率Wattage、功率因数 PF | ||||||||||||
| 电源稳压率 Linear Regulation | 0.1% | ||||||||||||
| 负载调整率 Load Regulation | 0.5 % | ||||||||||||
| 波形失真度Harmonic T.H.D | 0.5%(纯阻性负载) | ||||||||||||
| 频率稳定度 Frequency Regulation | 0.01% | ||||||||||||
| 电压解析度 Voltlage Resolution | 0.1V | ||||||||||||
| 频率解析度 Frequency Resolution | 0 . 001 Hz | ||||||||||||
| 电流解析度 Current Resolution | 0.01A | 0.1A | 1A | ||||||||||
| 测量精确度 |
电压 Voltage | 0.1%FS+5dgt | |||||||||||
| 电流 Current | 0.1%FS+5dgt | ||||||||||||
| 功率 Wattage | 0.1%FS+5dgt | ||||||||||||
| 频率 Frequency | 0.01%FS+5dgt | ||||||||||||
| 设定精确度 | 电压 Voltage | 0.2%FS | |||||||||||
| 频率 Current | 0.1%FS | ||||||||||||
| 可编程组数Programmable | 步阶LIST:共30组，每组可运行电压、频率值、步阶时间;时间设定10ms,循环次数99999 渐变STEP:共30组，每组可运行起始电压、终止电压、线性变化时间;时间设定10ms,循环次数99999 |
||||||||||||
| 谐波编辑 Harmonics Edito | 可编辑任意谐波1-49次 | ||||||||||||
| 通讯接口 Interface | RS232C 【IEEE488.2(GPIB)选配】 | ||||||||||||
| 限流设定 I-LIM Set | O-Max Current | ||||||||||||
| 保护 Protection | 过流 Over Current 过温 Over Temp 过载Over Load 短路Short Circuit | ||||||||||||
| 冷却方式 Cooling | 风机强制制冷 | ||||||||||||
| 重量(Kg) | 75 | 90 | 250 | 350 | 500 | 650 | 1000 | 1200 | 1700 | 2000 | 3500 | 5000 | |
| 体积 W×H×D(mm) | 430×800×700 | 800×1680×700 | 1200×1880×1050 | 1400×1880×1400 | 1800×2000×1600 | 3600×2000 ×1600 |
4800×2000 ×1600 |
||||||
| 运行环境 Environment | -10~45℃(室外-20℃ ~ 50℃需定制) 0~90%RH | ||||||||||||
