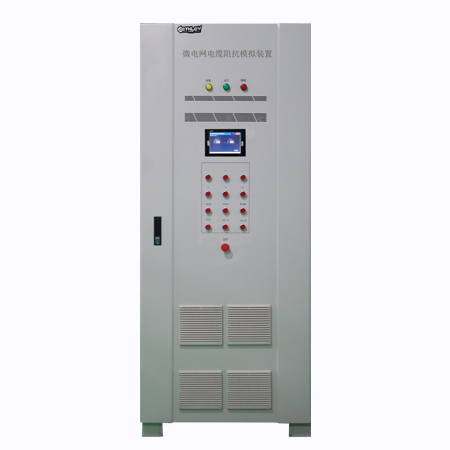

电缆阻抗模拟系统
CAI-RLC系列
产品描述

微电网电缆阻抗模拟系统由电缆线路模拟阻抗+架空线路+故障模拟组成,能够准确模拟电缆阻抗参数电缆长度及规格根据用户要求订制。

咨询客服价格
产品型录
产品视频
相关文章
用户手册
产品介绍



CAI-RLC系列微电网电缆阻抗模拟系统由电缆线路模拟阻抗+架空线路模拟阻抗组成,能够准确模拟电缆阻抗参数,电缆长度及规格根据用户要求订制,对应距离微网接入电缆的阻抗、感抗及容抗值,连接的公共低压供电系统电缆长度的模拟,其步进50米(步进可订制),满足分布式电源实验检测需要,是开发、验证继电保护程序等必备的试验设备.

 遵循标准:

GB16895.6-2000        建筑物电气装置第五部分电器设备的选择和安装第52章布线系统

GB_6995.1-1986        电线电缆识别标志

GBT 3048-2007          电线电缆电性能试验方法

IEC_60364-5-523      铜芯电线电缆载流量标准

Q/GDW480-2010      分布式电源接入电网技术规定

Q/GDW564-2010     储能系统接入配电网监控系统功能规范

Q/GDW564-2010     储能系统接入配电网监控系统功能规范

Q/GDW564-2010     能系统接入配电网技术规定

Q/GDW696-2011     储能系统接入配电网运行控制规范

Q/GDW676-2011     储能系统接入配电网运行测试规范

DLT621-1997           接地标准





模拟微电网接入的线缆特性;

测量各种保护设备的跳闸时间试验及数据采集;

短路电流的比较试验,测试发生短路时对设备的影响;

功率传输的影响,线损对接入影响的分析依据;

可在控制台上调节阻抗、感抗及容抗,实现快速检测;

阻抗由各相电阻电抗和电容组成,可配合电源设备进行测试和各项实验;

模拟阻抗可以测量各个柜体的A/B/C及零线电流、电压,具备相应的测量硬接点,测量精度±0.5%.




根据用户要求制作-以下规格示列

项    目 单位 标准参数值
功耗 kW 线路模拟阻抗柜
模拟
档位
1km线路模拟阻抗柜 m 参数由1段500m电流线路和1段500m架空线路组成
2km线路模拟阻抗柜 m 参数由1段1000m电流线路和1段1000m架空线路组成
1km线路模拟阻抗柜线路阻抗参数 500m电缆线路 正序电阻R1 Ω 0.0121
正序电感L1 mH 0.046
正序电容C1 μF 2.078
零序电阻RO Ω 0.0483
零序电感L0 mH 0.182
零序电容C0 μF 2.085
500m架空线路 正序电阻R1 Ω 0.0272
正序电感L1 mH 0.1859
零序电阻RO Ω 0.0952
零序电感L0 mH 0.8365
2km线路模拟阻抗柜线路阻抗参数 1000m电缆线路 正序电阻R1 Ω 0.0241
正序电感L1 mH 0.091
正序电容C1 μF 4.156
零序电阻RO Ω 0.0965
零序电感L0 mH 0.364
零序电容C0 μF 4.169
1000m架空线路 正序电阻R1 Ω 0.0544
正序电感L1 mH 0.3718
零序电阻RO Ω 0.1904
零序电感L0 mH 1.6730




开关断路器参数 项目 单位 标准参数值
故障模拟柜
额定电压 kV 0.4
额定频率 Hz 50
额定电流 kA 20
额定短时耐受时间 s 3
额定峰值耐受电流 kA 50
额定短路关合电流 kA 50
弹簧操作机构 电动
操作电压 V DC110等
  选点隔离开关机械寿命 20000
相间断路器机械寿命 20000
接地断路器2s短时耐受电流 KA 20
接地断路器机械寿命 20000
全开断时间 ms ≤65
外壳防护等级 不低于IP3X
接地方式 不接地,经消弧线圈接地和经小电阻接地
额定绝缘水平 单位 标准参数值
额定短时工频耐受电压(有效值) 隔离断口间 KV 48
开关断口 KV 42
相间、相对地 KV 42
额定雷电冲击耐受电压(峰值) 隔离断口间 KV 85
开关断口 KV 75
相间、相对地 KV 75
电缆附件参数 冲击耐压 105kV,正负极性各10次,不击穿,不闪络
直流耐压 52kV(负极性),15min,不击穿,不闪络
局部放电 15kV下放电量≤10pc
