交流充电桩节能老化
充电桩老化测试系统参考新能源电动汽车充电桩国标、能标、欧标、美标以及国家电网公司相关要求为依据,在整个老化过程中所有测试数据可通过智能控制平台监控,测试数据可生成文档保存打印,配置回馈式节能负载,节能环保可节省85%的老化用电量,并大幅度提高测试老化效率。

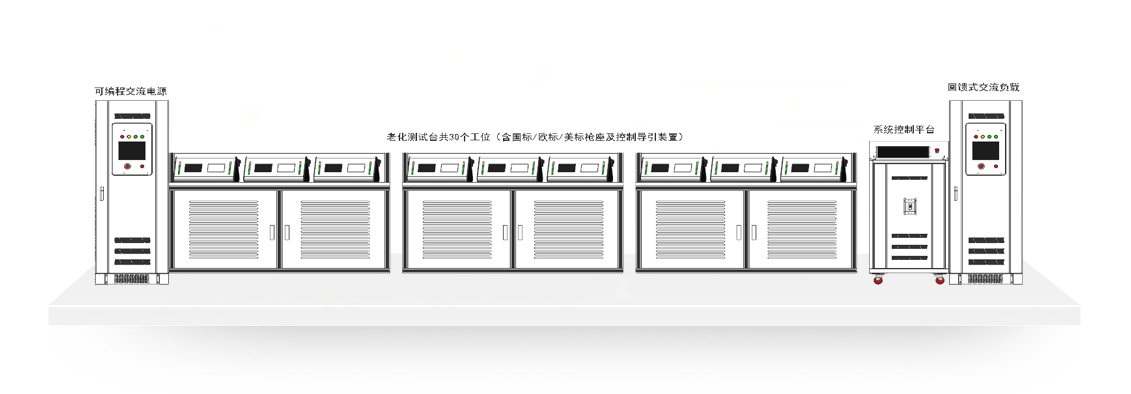

老化系统示意图
老化案列
配置
序号 | 名称 | 功能 | 备注 |
1 | 老化监控平台 | 嵌入式软件、自动测试及电源、测试台、回馈式负载控制调配,测试数据保存打印。 | 智能化控制,可任意增加测试台架数量及串并联控制。 |
2 | 老化测试台架 | 可兼容国/欧/美标交流充电桩测试老化,集成控制导引装置、通讯模块、旁路模块、可模拟及检测充电过程各种故障及互操性测试。 | 可根据用户要求定制 |
3 | 可编程交流电源 | 可模拟任何国家电网,三相独立可调、相位角可调、电压、频率可设定。 | - |
4 | 回馈式交流电子负载 | 能量回馈电网,节能环保;三相独立可调(可同时老化三路单相交流充电桩)、宽电压、宽频率输入。 | - |
5 | 老化房 | 高低温老化 | 用户自行选配 |
监控平台简介
◇开放性架构软件平台,方便用户后续产品自动测试扩展功能;
◇测试项目编辑功能:根据产品的测试要求,用户可自行编辑测试项目;
◇ 测试程序编辑功能:系统自带的默认测试项用户可自行更改、与用户重新编辑的测试项组成测试项目程序组成新的测试文件;
◇测试报告编辑打印功能;
◇ 统计分析报表编辑功能;
◇在线仪器控制功能:设定仪器设备的通讯界面地址,及相关参数设置,模块,通道等;
◇使用者权限设定:根据不同使用者设定对应的使用权限;
◇测试项目管理功能;
◇测试人员管理功能;
◇可以系统预设测试项目,提高测试生产率;
◇根据用户需求可扩散硬件;
◇图形化接口;
◇测试记录及测试结果文件保存至本机和服务器或者MES系统;
