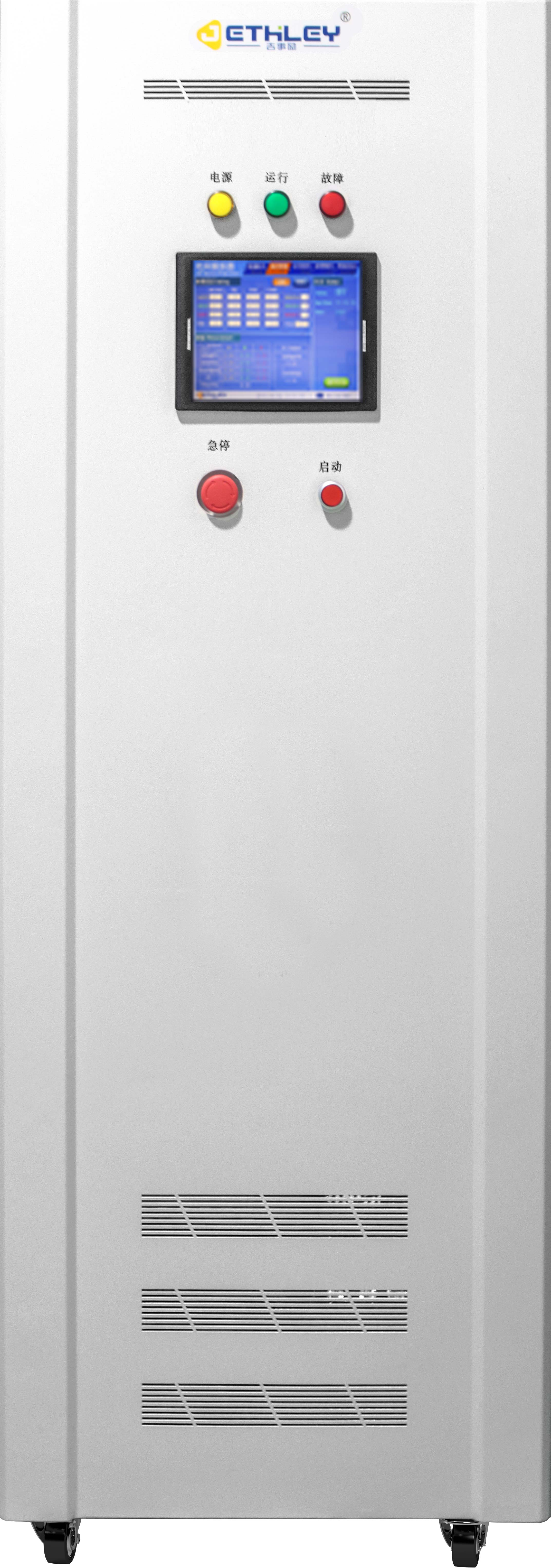

单、三相交流负载内置新型合金电阻丝材料，采用耗能方式工作，散热采用强制风冷方式，功率1-2000KW可选，电压0-2000V可选，电流0-10000A可选。 产品概述 Product overview
◉控制方式：按钮控制或开关切换；
◉采用不锈钢合金电阻制造，测试过程不会由于阻性负载元件发热引起阻抗值的热漂移；
◉用户可根据性能参数、检测要求，设定调整放电功率、设定放电时间、定时时间到自动关断负载；
◉检测各种发电设备以及放电设备的工作效率、满负载运行满量程输出功率及带载能力；
◉模拟各类复杂工作环境，功率的突加突卸，检测放电设备的实际带载能力和效率；
◉急停和温度保护，超载，短路，过温设备自动切断；
◉具有过温保护功能和温度设定（0~150°）以及温度监测功能；
◉合金电阻丝材料介绍：
(1) 合金电阻丝材料选用耐高温（工作温度不超过1300°C)、电气性能稳定、 温漂系数小(5*10-5/°C)的银铭合金 (NiCr6023) 。
(2) 功耗电阻各组成部分的材质都有严格规定，管体采用伸展性及抗氧化高的不锈钢321(1Cr18Ni9Ti) , 填充材 料为出口级电工结晶氧化镁粉(Sg-9),执行标准为JBY-TE4088-199,制造过程中镁砂密度值在3.Og/cm3士2' 接线螺丝及固定螺丝柱采用耐腐蚀及耐高温的不锈钢304(0Cr18Ni9)。通过严格、明确的3.Og/cm3士2材质控制，可保证批星生产的合金电阻具有高度一致的性能。
(3) 散热片采用高度为7mm土2, 厚度为0.4mm土2的不锈钢321材质， 散热片绕制间隔小千或等于3mm土2。
(4)单根功耗电阻的耐压为DC3000V或AC1500V、50Hz时1分钟不击穿。通过多根合金电阻串联，可保证耐压值达到40kV。
(5)合金电阻在正常工作状态下散热片平均温度≤300℃，不超过320℃，距离电阻至高温度1300℃有近5倍的裕度，这样就保证合金电阻可以上时间连续工作。
(6)在功率电阻达到300°—400°时，温漂仍≤±2%，从而保证了高温状态下，负载阻值不会有大的波动变化，无论在何种温度下都能加载稳定的功率值。
(7)无论冷态、热态下，负载误差≤±3%。
| ACL-R系列单相AC交流负载(三相规格下翻） | |||||||
| 型号Model | ACL-R05 | ACL-R10 | ACL-R20 | ACL-R30 | ACL-R50 | ACL-R100 | ACL-R300 |
| 放电功率 wattage | 5KW | 10KW | 20KW | 30KW | 50KW | 100KW | 300KW |
| 测试电压Test voltage | 0-300VAC单相两线制（客户选配、特殊电压可订制） | ||||||
| 频率Frequency | 50 HZ/ 60 HZ， 400 HZ（特殊频率可订制） | ||||||
| 功率因数PFC | PF=1 特殊可订制 | ||||||
| 最小步进Minimum step | 0.01KW | 0.1 KW | 1KW | 1KW | 1KW | 2KW | 10KW |
| 显示Display | 电压Vrms、电流Arms、功率Wattage | ||||||
| 电压精度Voltage precision | 0.5% | ||||||
| 电流精度Current precision | 0.5% | ||||||
| 负载误差Load error | 3% | ||||||
| 控制方式Control | 按钮控制或者开关切换 | ||||||
| 供电电压Power | 单相 220VAC/50HZ | ||||||
| 工作方式Working | 可连续工作 | ||||||
| 保护Protection | 过温保护、过温报警、过流保护、短路保护 | ||||||
| 绝缘等级Insulation | F级 | ||||||
| 防护等级Protect | IP30 （室内） | ||||||
| 冷却方式Cooling | 强制风冷 | ||||||
| 噪音Noise | 距离1米， 小于75dB | ||||||
| 运行环境Environment | 0 - 40℃(室外- 20℃ - 50℃需定制) 20 - 90 % RH | ||||||
| 重量Weight ( Kg) | 40 | 100 | 120 | 180 | 200 | 300 | 400 |
| 体积W×H×D( mm) | 430×450×540 | 480×800×750 | 480×800×750 | 700×1000×900 | 700×1200×900 | 950×1500×900 | 1200×1600×900 |
续上
| ACL-R-S系列三相AC交流负载 | |||||||
| 型号Model | ACL-R06S | ACL-R10S | ACL-R20S | ACL-R50S | ACL-R100S | ACL-R300S | ACL-R500S |
| 放电功率 wattage | 6KW | 10KW | 30KW | 50KW | 100KW | 300KW | 500KW |
| 测试电压Test voltage | 0-300VAC单相两线制（客户选配、特殊电压可订制） | ||||||
| 频率Frequency | 50 HZ/ 60 HZ， 400 HZ（特殊频率可订制） | ||||||
| 功率因数PFC | PF=1 特殊可订制 | ||||||
| 最小步进Minimum step | 0.01KW | 0.1 KW | 1KW | 1KW | 1KW | 2KW | 2KW |
| 显示Display | 电压Vrms、电流Arms、功率Wattage | ||||||
| 电压精度Voltage precision | 0.5% | ||||||
| 电流精度Current precision | 0.5% | ||||||
| 负载误差Load error | 3% | ||||||
| 控制方式Control | 按钮控制或者开关切换 | ||||||
| 供电电压Power | 单相 220VAC/50HZ | ||||||
| 工作方式Working | 可连续工作 | ||||||
| 保护Protection | 过温保护、过温报警、过流保护、短路保护 | ||||||
| 绝缘等级Insulation | F级 | ||||||
| 防护等级Protect | IP30 （室内） | ||||||
| 冷却方式Cooling | 强制风冷 | ||||||
| 噪音Noise | 距离1米， 小于75dB | ||||||
| 运行环境Environment | 0 - 40℃(室外- 20℃ - 50℃需定制) 20 - 90 % RH | ||||||
| 重量Weight ( Kg) | 100 | 150 | 250 | 300 | 600 | 900 | 1200 |
| 体积W×H×D( mm) | 480×800×750 | 480×800×750 | 700×1000×900 | 700×1200×900 | 950×1500×900 | 1200×1800×900 | 2400×1800×900 |
