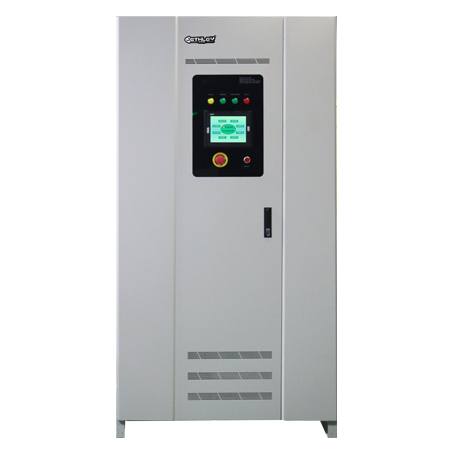

回馈式直流电子负载
BPDC1000-DE系列
产品描述

回馈式电子负载应用于直流充电桩老化、燃料电池发动机测试、燃料电池DCDC测试,采用三相PFC回馈式设计纯数字化PWM整流技术功率因数高,对电网污染小,输出精度高,动态响应速度快,能量回馈电网。

咨询客服价格
产品型录
产品视频
相关文章
用户手册
产品介绍



BPDC1000D系列多功能回馈式直流电子负载采用单/三相PFC回馈式设计,纯数字化PWM整流技术,AC-DC双向变换采用四象限SVPWM技术,能量双向流动,功率因素高达0.99以上,100%能量回馈,馈网电流污染小,输入功率因数高:>0.99,额定工作时谐波<3%功率因数高,对电网污染小,满足国标GB/T 14549-1993 电能质量公用电网谐波要求;输出精度高,动态响应速度快,能量100%回馈电网;广泛适用于新能源汽车电机、电控测试、动力电池组充放电测试、燃料电池电堆、燃料电池发动机系统以及其他电力电子测试等领域产品的前期研发、后期型式试验、可靠性测试,以及生产线产品出厂测试;满足GB/T18488.1-2015、GB/T18488.2-2015、GB/T29307-2012中测试项目对电源的使用要求;

具有多种工作模式:

直流电子负载功能:具备具有恒压、恒阻、恒流、恒功率等功能;

可编程直流电源功能:具备恒压、恒流、恒功率模式输出,可自动交叉变换,维持控制与保护兼顾特性,确保直流电源输出的高精度、低纹波、电压电流动态响应速度快;

电池模拟功能:BMS模拟功能,具备模拟多种电池的充放电的特性,用户可选择模拟不同电池的类型、串联节数、并联节数及SOC指标,从而全面模拟电池的输出特性,包括了电池放电过程中电池内阻特性变化的过程;

充电桩测试功能:互操、协议一致性测试、BMS模拟功能及故障模拟等;具备符合《GB/T 34657.1-2017 电动汽车传导充电互操作性测试规范 第 1 部分 供电设备》、《GB/T 34658-2017 电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试》、《GB/T 27930-2015 电动汽车非车载传导式充电机与电池管理系统之间的通信协议》协议标准以及兼容 GB/T 27930-2011 版本的测试及 BMS 模拟功能。





单/三相P.F.C回馈设计, 系统采用AC-DC、DC-DC双向变换两级架构,能有效的平稳母线电压在突加时的波动,从而提高整机输出的动态响应时间,电气完全隔离;

AC-DC双向变换采用四象限SVPWM技术,能量双向流动,功率因素高达0.99以上,并网谐波污染小100%能量回馈,馈网电流污染小,输入功率因数高:>0.99,额定工作时谐波< 3%;

智能监控功能,友好的人机界面,可通过CAN总线或PC远程控制;

动态响应速度快,10%~90%负载上升/下降时间小于5ms;

具有本机操作、远程操作功能,配有远程控制软件及外部通讯功能,通讯接口:RS485/CAN/LAN ;

动力接入和输出接口,具有电气安全防护功能;

远程操作提供标准上位机软件,协议开放,支持第三方指令控制;

同型号可多台并机,提升输出能力,便于容量升级;

可按照客户需求定制.











充电机*直流充电桩测试负载
型号 额定功率KW 电压VDC 电流A 通道数 备注
BPDC1005D-EV 5KW 5-60 100A 1
BPDC1020D-EV 20KW 10-100 200A 1
BPDC1030D-EV 30KW 10-200 200A 1
BPDC1060D-EV 60KW 10-1000VDC 125A 1 外置国标枪座*控制导引、协议一致性等功能
BPDC1120D-EV 120KW 10-1000VDC 250A 1 外置国标枪座*控制导引、协议一致性等功能
BPDC1160D-EV 160KW 10-1000VDC 250A*2 2 外置双路国标枪座*控制导引、协议一致性等功能
BPDC1240D-EV 240KW 10-1000VDC 250A*2 2 外置双路国标枪座*控制导引、协议一致性等功能
BPDC1600D-EV 600KW 10-1000VDC 1000A 定制 外置国标枪座*控制导引、协议一致性等功能



燃料电池专用回馈式直流电子负载
型号 额定功率KW 电压VDC 电流A 额定电压VDC 备注
BPDC1050D-H 50KW 10-800/1000 600A 83 抗干扰能力强
BPDC1080D-H 80KW 10-800/1000 600A 133 抗干扰能力强
BPDC1100D-H 100KW 10-800/1000 800A 133 抗干扰能力强
BPDC1150D-H 150KW 10-800/1000 800A 187 抗干扰能力强
BPDC1200D-H 200KW 10-800/1000 1000A 200 抗干扰能力强
BPDC1300D-H 300KW 10-800/1000 1000A 300 抗干扰能力强
BPDC1500D-H 500KW 10-800/1000 1000A 500 抗干扰能力强





型号 BPDC1050-DE BPDC1100-DE BPDC1150-DE BPDC1200-DE BPDC1300-DE BPDC1500-DE
容量 50KW 100KW 150KW 200KW 300KW 500KW
交流特性 相数 3φ4W+PE 三相四线+地线
电压 380V±15%
频率 47 Hz – 63 Hz
功率因素 ≥0.99 (额定功率)
电流谐波 <3%( 额定功率);放电能量高品质100 %回馈电网, 高效节能, 对电网无污染
电源模式
输出 电压 Voltage 电流 Current
0 – 500 V ±0 – 150 A ±0 – 300 A ±0 – 450 A
0 – 800 V ±0 – 90 A ±0 – 180 A ±0 – 270 A ±0 – 360 A ±0 – 540 A ±0 – 900 A
0 – 1200 V ±0 – 60 A ±0 – 120 A ±0 – 180 A ±0 – 240 A ±0 – 360 A ±0 – 600 A
负载模式
定电压模式 量程 0-额定电压
分辨率 0.1V
设定/回读精度 ≤0.1%FS
定电流模式 量程 0-额定电流
分辨率 0.1A
设定/回读精度 ≤0.1%FS
定功率模式 量程 0-额定功率
分辨率 0.1KW
设定/回读精度 ≤0.5%FS
定电阻模式 量程 1Ω-1KΩ
分辨率 0.01Ω
设定/回读精度 ≤0.1%FS
电压纹波rms  0. 2% FS(满量程)
电流纹波rms  0.3 % FS(满量程)
电源调整率 ±0.1 % FS
负载调整率 ± ≤0.1 %
时间精度 Setting 0 . 1 sec+ 0 . 1 %
电压解析度 V0<1000 V: 0.1 V; V 0≥1000 V: 1 V
电流解析度 输出  Io< 10 A:分辨率0 . 001 A;   输出100> Io≥ 10 A:分辨率0 . 01 A; 输出1000 A>Io≥100 A:分辨率0 . 1 A; 输出Io≥1000 A:分辨率1 A;
通讯接口 RS 232 C【IEEE 488 . 2 ( GPIB)可选】
限流设定 0-Max Current( 超过电流设定值电源保护, 停止输出)
限压设定 0-Max Current( 超过电压设定值电源保护, 停止输出)
保护 过压Over voltage 过流Over Current 过温Over Temp 过载Over Load 短路Short Circuit
冷却方式 风扇强制冷却
运行环境 0 – 40℃(室外-20℃ – 50℃需定制)       20-90%RH
