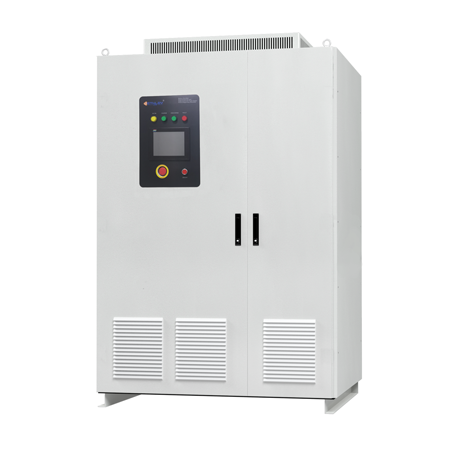

RLC可编程交流负载
ACL-RLC系列
产品描述

◉功率:1-2000KW可选;◉功率因数可设定,可以模拟各种阻性R、容性L、 感性C交流负载;◉ 可模拟单相/三相负载。

咨询客服价格
产品型录
产品视频
相关文章
用户手册
产品介绍


ACL- RLC系列交流可编程负载可以模拟各种阻性R、容性L、 感性C交流负载, 模拟逆变器各类工作环境, 可以检测逆变器实际输出功率与带载能力, 可以检测调试光伏逆变器的谐振点, 功率输入采用分段式组合控制, 可以任意组合各种功率输入,RLC可编程交流负载主要用于逆变器、 UPS、发电机组等交流电源检测的场合。




序号 标准号 标准名称
1 UL 1741:1999 独立电力系统用逆变器、变换器、控制器
2 IEC 61727:2004 光伏系统 供电机构接口要求
3 IEEE 929:2000  光伏系统供电接口操作规程建议
4 AS 4777.2:2005 通过逆变器连接的电源系统的并网 第二部分:逆变器要求
5 IEEE 1547:2003 分布式电源与电力系统进行互连的标准
6 IEEE 1547.1:2005 分布式电源与电力系统的接口设备的测试程序
7 IEC62116 光伏并网系统用逆变器防孤岛测试方法
8 UL20/UL1054 标准开关过负载耐久之后需进行温升测试





阻性,感性,容性负载功率可自由组合,阻性1W~最大功率可调,感性1W~最大功率可调,容性1W~最大功率可调。满足三相电压不平衡条件下精确调节交流谐振点,可精确模拟交流谐振发生及满足逆变器调试检测需要;

可测量多种数据,满足逆变器测试需要,有阻性电流,感性电流,容性电流,电压,电流,频率,功率,视在功率,无功功率,电压总谐波,电流总谐波,功率因素,电压波形,可以将测量数据上传到PC机上并实现对检◇测过程数据的过程过程记录存储功能;

谐振测试:设置感性功耗=容性功耗,谐振时理论上感性容性无功功率相互抵消,无功功率=0;功率因素0.3-1可调;增加功率因数导航器,用户只需将想要的功率或电流及功率因数数字输入即可组成LC对应的值;

新型功耗组件,功率密度高,无红热现象,阻性负载采用合金电阻元件,测试过程不会由于阻性负载元件发热引起阻抗值的热漂移;感性负载采用台湾及日本进口优质高硅硅钢片、美国及日本高温绝缘、阻燃和耐潮湿等,多性能绝缘材料;容性负载采用抗高电压、大电流冲击,损耗小、电性能优良的CBB电容;

满足并网逆变器认证标准CGC/GF004:2011(CNCA/CTS0004:2009A)、IEC62116-2008、VDE0126-1-1及

IEEE1547标准的防孤岛效应保护试验测试要求;

应用于并网逆变器出厂检验、生产调试、科研开发、实验室电气特性试验、权威机构鉴定检测等领域;使用单 位对并网逆变器的产品验收及日常维护检测,全面科学检测各种逆变器供电能力,并精确提供检测报告;

合金电阻丝材料介绍:

(1) 合金电阻丝材料选用耐高温(工作温度不超过1300°C)、电气性能稳定、 温漂系数小(5*10-5/°C)的银铭合金  (NiCr6023) 。

(2) 功耗电阻各组成部分的材质都有严格规定,管体采用伸展性及抗氧化高的不锈钢321(1Cr18Ni9Ti) , 填充材  料为出口级电工结晶氧化镁粉(Sg-9),执行标准为JBY-TE4088-199,制造过程中镁砂密度值在3.Og/cm3士2' 接线螺丝及固定螺丝柱采用耐腐蚀及耐高温的不锈钢304(0Cr18Ni9)。通过严格、明确的3.Og/cm3士2材质控制,可保证批星生产的合金电阻具有高度一致的性能。

(3) 散热片采用高度为7mm土2, 厚度为0.4mm土2的不锈钢321材质, 散热片绕制间隔小千或等于3mm土2。

(4)单根功耗电阻的耐压为DC3000V或AC1500V、50Hz时1分钟不击穿。通过多根合金电阻串联,可保证耐压值达到40kV。

(5)合金电阻在正常工作状态下散热片平均温度≤300℃,不超过320℃,距离电阻至高温度1300℃有近5倍的裕度,这样就保证合金电阻可以上时间连续工作。

(6)在功率电阻达到300°—400°时,温漂仍≤±2%,从而保证了高温状态下,负载阻值不会有大的波动变化,无论在何种温度下都能加载稳定的功率值。

(7)无论冷态、热态下,负载误差≤±3%。

电抗器介绍:

(1) 感性负载部分由若干固定式电抗器组成,主要用途是在负荷试验时调节电感负载,与阻性负载相配合,可调节负载功率因数,模拟发电机组的实际工作状态。

(2) 固定式电抗器以固定式铁芯加三相铜绕组制作而成,军品工艺制造,防水、防盐雾、防霉菌处理。铁芯采用优质冷轧取向硅钢片,气隙采用环氧层压玻璃布板作间隔,以保证电抗气隙在运行过程中不发生变化。电抗器的线圈和铁芯组装成一体后经过预烘、真空浸漆、干燥固化,使电抗器的线圈和铁芯牢固地结合在一起。损耗小,效率高,温升低,在额定负载下能长期稳定运行。无噪音、无污染、无需日常维护、使用寿命长。

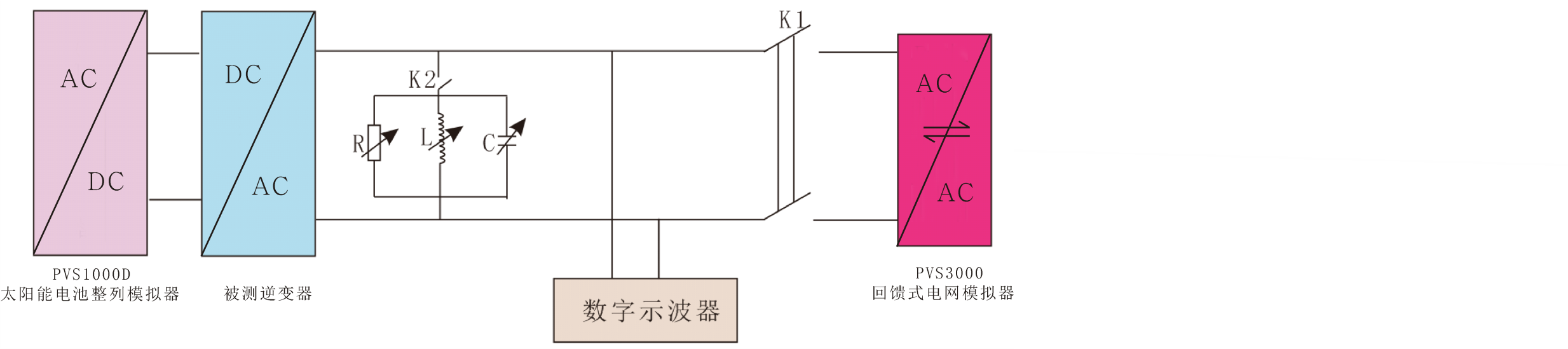

防孤岛测试示意图:

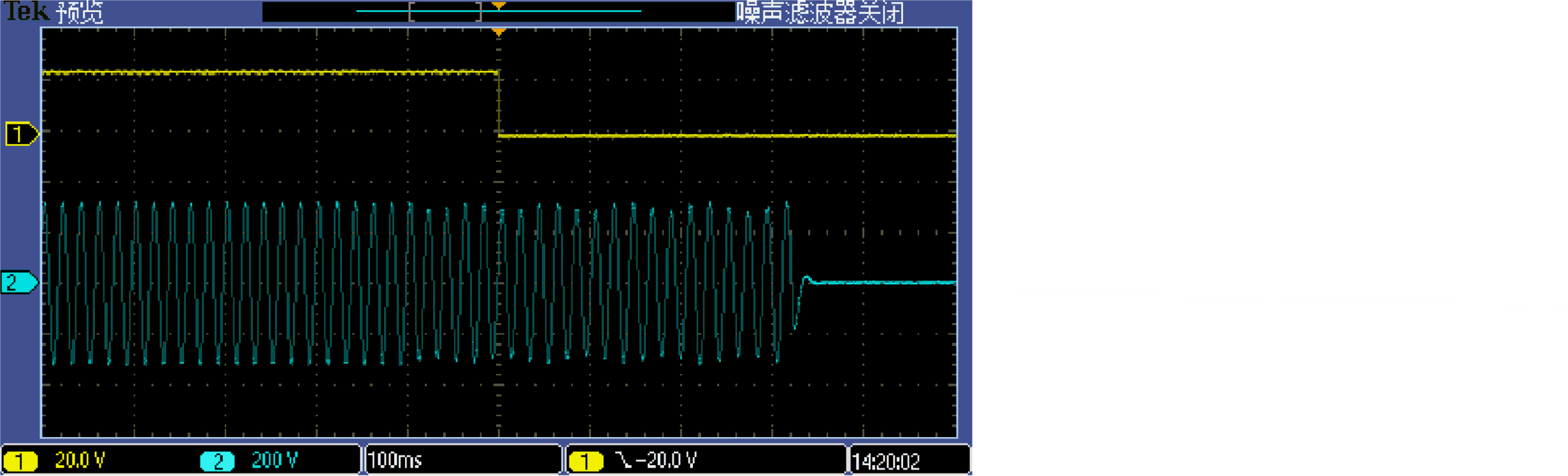

防孤岛测试波形图:

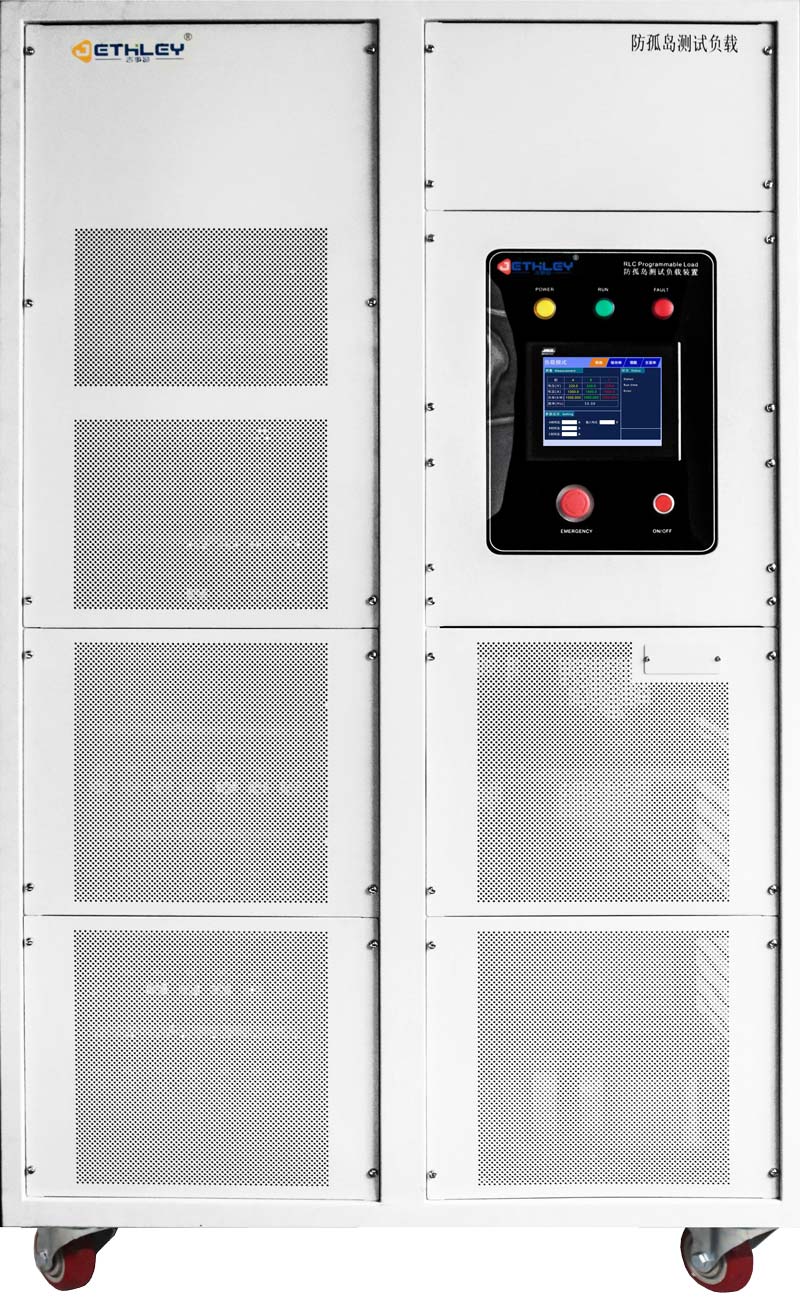

ACL- RLC系列防孤岛测试负载
型号 ACL-RLC05 ACL -RLC10 ACL-RLC10S ACL-RLC20S ACL-RLC30S ACL-RLC60S ACL-RLC120S ACL-RLC200S ACL-RLC300S ACL-RLC600S ACL-RLC1000S
功率 5 K 10 K 10 K 20 K 30 K 60 K 120 K 200 K 300 K 600 K 1000 K
工作方式 阻性、感性、容性负载都可以自由组合
控制方式 面板、按键操作和上位机远程操作两种方式
测试电压 1φ2W 230VAC 47Hz-63Hz 3φ4W 400VAC/ 1φ2W 230VAC   47Hz-63Hz   特殊电压、频率可订制
供电电压 1φ2W 220VAC±15% 50Hz
阻性负载 6.11KW 11.11KW 12.33KW 21.33KW 33.33KW 63.33KW 123.33KW 213.33KW 333.33KW 633.33KW 1233.33KW
感性负载 6.11Kvar 11.11Kvar 12.33Kvar 21.33Kvar 33.33Kvar 63.33 Kvar 123.33Kvar 213.33Kvar 333.33Kvar 633.33Kvar 1233.33Kvar
容性负载 6.11Kvar 11.11Kvar 12.33Kvar 21.33Kvar 33.33Kvar 63.33 Kvar 123.33Kvar 213.33Kvar 333.33Kvar 633.33Kvar 1233.33Kvar


A 相
阻性负载R 4.11KW 7.11KW 11.11KW 21.11KW 41.11KW 71.11KW 111.11KW 211.11KW 411.11KW
感性负载L 4.11Kvar 7.11Kvar 11.11Kvar 21.11Kvar 41.11Kvar 71.11Kvar 111.11Kvar 211.11Kvar 411. 11Kvar
容性负载C 4.11Kvar 7.11Kvar 11.11Kvar 21.11Kvar 41.11Kvar 71.11Kvar 111.11Kva 211.11Kvar 411.11Kvar


B 相
阻性负载R 4.11KW 7.11KW 11.11 KW 21.11KW 41.11KW 71.11KW 111.11KW 211.11KW 411.11KW
感性负载L 4.11Kvar 7.11Kvar 11.11Kvar 21.11Kvar 41.11Kvar 71.11 Kvar 111.11Kvar 211.11Kvar 411.11Kvar
容性负载C 4.11Kvar 7.11Kvar 11.11Kvar 21.11Kvar 41.11Kvar 71.11Kvar 111.11Kvar 211.11Kvar 411.11Kvar


C 相
阻性负载R 4.11KW 7.11KW 11.11 KW 21.11KW 41.11KW 71.11KW 111.11KW 211.11KW 411.11KW
感性负载L 4.11Kvar 7.11Kvar 11.11Kvar 21.11Kvar 41.11Kvar 71.11Kvar 111.11Kvar 211.11Kvar 411.11Kvar
容性负载C 4.11Kvar 7.11Kvar 11.11Kvar 21.11Kvar 41.11Kvar 71.11Kvar 111.11Kvar 211.11Kvar 411.11Kvar
可调幅度 阻性0 . 001 KW、感性0 . 001 Kvar、容性0 . 001 Kvar 阻性0.1KW、感性0.1Kvar、容性0.1Kvar
功率因数 0.3-1可设定



显示测量
主要测量参数 电压、电流、频率、有功功率、无功功率、功率因素、电压电流谐波含量, 阻性电流, 感性电流, 容性电流
电流解析度 0 . 01 A 0 . 1 A 1 A
电压解析度 0 . 1 V
电流精确度 ±0 . 5 %
电压精确度 ±0.1 %











材料





电阻R
1. 3 %精度, 新型功耗电阻, 功率密度大, 无红热现象。
2. 不锈钢电阻是一种高耐压, 高绝缘, 可变性非常强的电阻;
3. 选用优质不锈钢作为外壳, 可以在空气中防止高温氧化;
4. 采用高纯度氧化镁作为填充料, 此材料为高散热, 高绝缘材料;
5. 合金电阻丝材料选用耐高温( 工作不超过1300℃)、电气性能稳定、温漂系数小(5 * 10 - 5 /℃) 的镍铬合金(Ni Cr 6023 );
6. 功耗电阻各组成部分的材质都有严格规定, 管体采用伸展性及抗氧化高的不锈钢321 ( 1 Cr 18 Ni 9 Ti), 填充材料为出口级电工结晶氧化镁粉( Sg- 9 ),执行标准为JBY- TE 4088 - 199 ,制造过程中镁砂密度值在3 . 0 g/ cm 3 ± 0 . 2 ,接线螺丝及固定螺丝柱采用耐腐蚀及耐高温的不锈钢304 ( 0 Cr 18 Ni 9 )。通过严格、明确的材质控制, 可保证批量生产的合金电阻具有高度一致的性能;





电感L
1. 铁芯: 采用台湾进口及日本川崎公司Z 11 - 0 . 35 mm全新优质高硅硅钢片;
2. 线材: 采用PEW、UEW、EIW、SEIW漆包线以及玻璃丝包线, 耐温等级为H级(180 ℃;
3. 绝缘材料: 采用日本Aroma公司改良A型及美国 Do pont公司Nomex绝缘纸为绝缘材料,具备高温绝缘、阻燃和耐潮湿多重性能;
4. 接线端子排:小功率采用台湾马克端子排, 外型美观, 有优良的耐压, 耐温, 阻燃性能;大功率采用优质铜排;
5. 电感: 有功损耗< 5 %;
电容C CBB

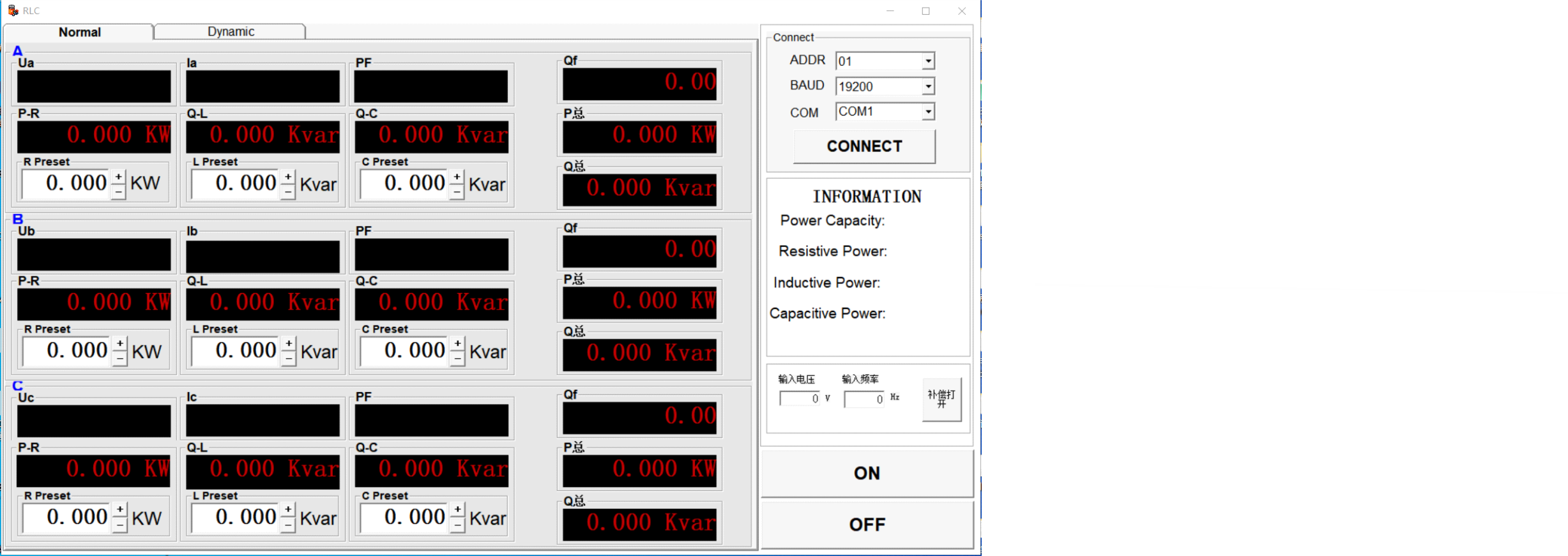

远程控制接口 RS485/RS232
保护 过温、短路、过压、过流
显示 7寸液晶触摸显示屏
控制方式 触摸屏和远程PC机操作两种方式
可存储功能 测量数据可通过上位机存储到PC机上,方便分析
冷却方式 风冷
运行环境 -10 - 45℃(室外-20℃ - 50℃需定制) 10-90%RH
备注 特殊规格可定制
