BPDC1000 系列多功能双向直流电源是采用三相 PFC 回馈式设计,纯数字化 PWM 整流技术,AC-DC 双向变换采用 四象限 SVPWM 技术,能量双向流动,功率因素高达 0.99 以上,100%能量回馈,馈网电流污染小,输入功率因数高: >0.99,额定工作时谐波<3%,功率因数高,对电网污染小,满足国标 GB/T14549-93 电能质量公用电网谐波的要 求;输出精度高,动态响应速度快,能量 100%回馈电网;广泛适用于新能源汽车电机、电控测试、动力电池组充 放电测试、以及其他电力电子测试等领域产品的前期研发、后期型式试验、可靠性测试,以及生产线产品出厂测 试;满足 GB/T18488.1-2015、GB/T18488.2-2015、GB/T29307-2012 中测试项目对电源的使用要求.

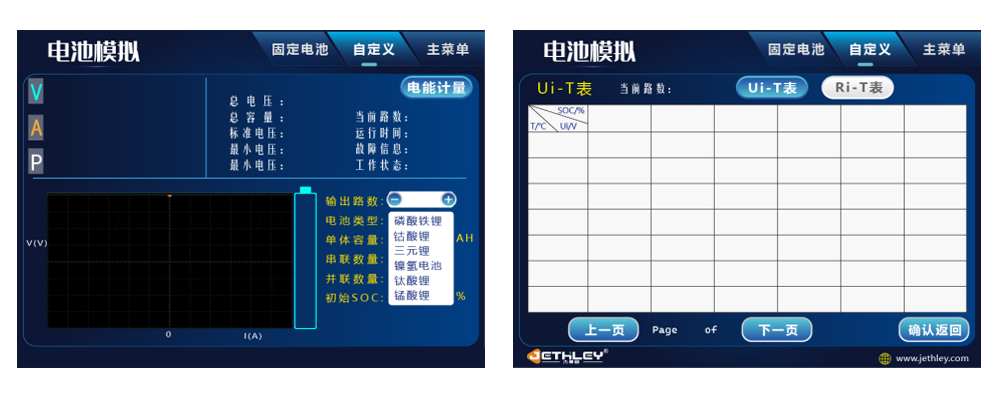

◇电池模拟功能具备模拟多种电池的充放电的特性,用户可选择模拟不同电池的类型、串联节数、并联节数及 SOC指 标,从而全面模拟电池的输出特性,包括了电池放电过程中电池内阻特性变化的过程;
◇可编程直流电源功能具备恒压、恒流、恒功率模式输出,可自动交叉变换,维持控制与保护兼顾特性,确保直流电源 输出的高精度、低纹波、电压电流动态响应速度快;
◇直流电子负载功能具备具有恒阻、恒压、恒流、恒功率等功能; 注:可订制输出多通道,通道之间可并机使用。

◇三相 P.F.C 回馈设计, 系统采用 AC-DC、DC-DC 双向变换两级架构,能有效的平稳母线电压在突加时的波动,从 而提高整机输出的动态响应时间,电气完全隔离;
◇AC-DC 双向变换采用四象限 SVPWM 技术,能量双向流动,功率因素高达 0.99 以上,并网谐波污染小 100%能量 回馈,馈网电流污染小,输入功率因数高:>0.99,额定工作时谐波<3%;

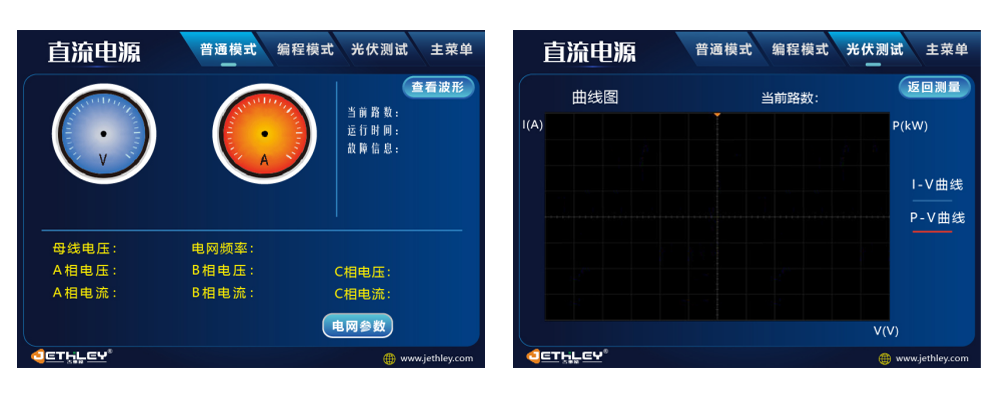

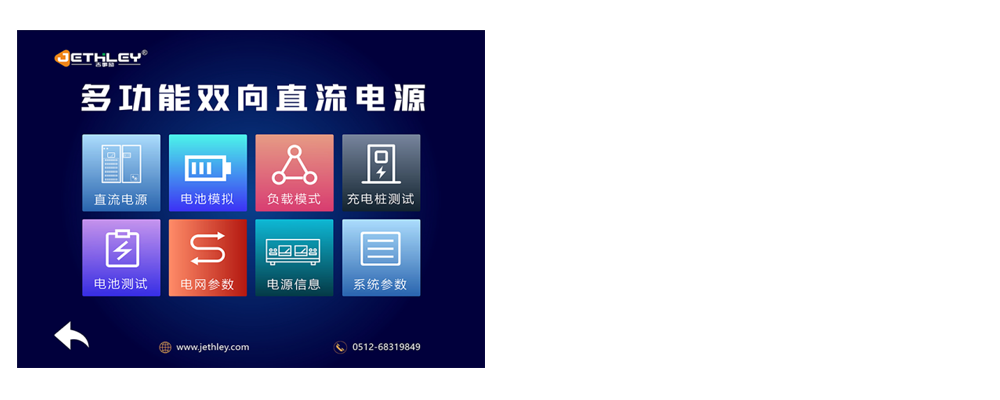

◇智能监控功能,友好的人机界面,可通过 CAN 总线或 PC 远程控制;
◇具有恒压、恒流、恒功率功能,且电压电流可以 0-100%量程调节,电源/负载可双模式运行;传统电源输出电压 最大值和额定值相同,我司电源输出电压最大值远超出额定值,电源在高于额定电压时恒功率输出,最大限度提 高了电源的输出能力。
◇具有本机操作、远程操作功能,配有远程控制软件及外部通讯功能,通讯接口:RS485/CAN/LAN ; ◇ 具有电压补偿功能,自动补偿线损,提高负载端的电能质量,提升电源的带载能力; ◇动力接入和输出接口,具有电气安全防护功能.


电源模式(含PV功能):恒压、恒流、恒功率(标配)

选型列表:
产品系列 |
产品型号 |
电压范围 |
额定功率 |
额定电流 |
峰值功率 |
峰值电流 |
尺寸mm(W*H*D) |
60V系列 |
BPDC1005D-60-100 |
5-60V |
5KW |
100A |
6KW |
120A |
482*178*600 |
BPDC1010D-60-200 |
5-60V |
10KW |
200A |
12KW |
240A |
482*265*600 |
BPDC1015D-60-300 |
5-60V |
15KW |
300A |
18KW |
360A |
482*265*600 |
BPDC1020D-60-400 |
5-60V |
20KW |
400A |
24KW |
480A |
482*399*600 |
120V系列 |
BPDC1005D-120-50 |
5-120V |
5KW |
50A |
6KW |
60A |
482*178*600 |
BPDC1010D-120-100 |
5-120V |
10KW |
100A |
12KW |
120A |
482*265*600 |
BPDC1015D-120-150 |
5-120V |
15KW |
150A |
18KW |
180A |
482*265*600 |
BPDC1020D-120-200 |
5-120V |
20KW |
200A |
24KW |
240A |
482*399*600 |
500V系列 |
BPDC1005D-500-20 |
24-500V |
5KW |
20A |
6KW |
24A |
482*178*600 |
BPDC1010D-500-40 |
24-500V |
10KW |
40A |
12KW |
48A |
482*265*600 |
BPDC1015D-500-60 |
24-500V |
15KW |
60A |
18KW |
72A |
482*265*600 |
BPDC1020D-500-80 |
24-500V |
20KW |
80A |
24KW |
96A |
482*399*600 |
BPDC1030D-500-120 |
24-500V |
30KW |
120A |
36KW |
144A |
482*399*600 |
BPDC1060D-500-200 |
24-500V |
60KW |
200A |
90KW |
300A |
800*200*1050 |
BPDC1090D-500-300 |
24-500V |
90KW |
300A |
135KW |
450A |
1000*200*1050 |
BPDC1120D-500-400 |
24-500V |
120KW |
400A |
150KW |
500A |
1000*200*1050 |
1000V系列 |
BPDC1060D-1000-150 |
24-1000V |
60KW |
150A |
90KW |
150A |
800*200*1050 |
BPDC1060D-1000-200 |
24-1000V |
90KW |
200A |
135KW |
225A |
1000*200*1050 |
BPDC1090D-1000-300 |
24-1000V |
120KW |
300A |
150KW |
375A |
1000*200*1050 |
BPDC1160D-1000-500 |
24-1000V |
160KW |
500A |
200KW |
625A |
1000*200*1050 |
BPDC1200D-1000-600 |
24-1000V |
200KW |
600A |
250KW |
750A |
1000*200*1050 |
BPDC1300D-1000-800 |
24-1000V |
300KW |
800A |
375KW |
1000A |
1400*200*1250 |
BPDC1500D-1000-1000 |
24-1000V |
500KW |
1000A |
625KW |
1250A |
1600*200*1450 |
BPDC1600D-1000-1200 |
24-1000V |
600KW |
1200A |
750KW |
1500A |
1800*2000*1450 |
BPDC11000D-1000-2000 |
24-1000V |
1000KW |
2000A |
1300KW |
2500A |
3600*2000*1450 |
1200V系列 |
BPDC1200D-1200-200 |
24-1200V |
100KW |
200A |
150KW |
300A |
1000*200*1050 |
BPDC1200D-1200-400 |
24-1200V |
200KW |
400A |
300KW |
600A |
1000*200*1050 |
BPDC1200D-1200-600 |
24-1200V |
300KW |
600A |
450KW |
800A |
1000*200*1050 |
BPDC1300D-1200-1000 |
24-1200V |
500KW |
1000A |
625KW |
1250A |
1400*200*1250 |
BPDC1600D-1200-1200 |
24-1200V |
600KW |
1200A |
750KW |
1500A |
1800*2000*1450 |
BPDC11000D-1200-2000 |
24-1200V |
1000KW |
2000A |
1300KW |
2500A |
3600*2000*1450 |
技术参数:
BPDC1000D系列双向直流电源 |
型号 |
见上述选型列表 |
容量 |
5KW∼1000KW可选(1000KW∼3000KW需定制) |
制作方式 |
开关 Switch PWM |
运行模式 |
电源模式:恒压、恒流、恒功率;负载模式:恒功率、恒流、恒阻 |
交流特性 |
相数 |
1φ2W+PE 单相两线 + 地线 (5-10KW输入单相) |
3φ4W+PE 三相四线 + 地线(10KW-1000KW输入三相) |
电压 |
220V±10% |
380V±15% |
频率 |
47 Hz – 63 Hz |
功率因素 |
≥0.99 (额定功率) |
电流谐波 |
<3%( 额定功率);100%回馈电网, 高效节能, 对电网无污染 |
直流特性 |
电压范围 |
5-1200VDC可选(大于1200VDC定制) |
响应时间 |
≤5ms(10%-90%突加载) |
切换时间 |
≤±0. 5%FS (FS Resistor Load) |
电压纹波 |
≤0. 2%F. S |
电流纹波 |
≤0. 1%F. S |
电压精度 |
≤0. 1%F. S |
电流精度 |
≤0. 1%F. S |
功率精度 |
≤0. 1%F. S |
负载特性 |
恒功率精度 |
≤0. 2%F. S |
恒流精度 |
≤0. 1%F. S |
恒阻精度 |
≤0. 1%F. S |
电池模拟 |
功能 |
模拟多种电池的充放电的特性,用户可选择模拟不同电池的类型、串联节数、并联节数及SOC指 标,从而全面模拟电池的输出特性,包括了电池放电过程中电池内阻特性变化的过程; |
充电桩测试 |
功能 |
BMS模拟功能,充电桩互操作、协议一致性、故障模拟等 |
回馈特性 |
交流电压\频率 |
45Hz-55Hz |
电流谐波失真度 |
≤3% |
功率因素 |
≥0. 99 |
回馈功率 |
支持满量程功率回馈 |
切换时间 |
≤10ms (+90%"-90%) |
整机效率 |
≥93% |
显示 |
7寸液品触摸显示屏 |
通讯接口 |
RS485标配/以太网口(选配)/CAN(选配) |
绝缘电阻 |
输入对机壳20MQ 500VDC,输出对机壳20MQ 500VDC |
耐压特性 |
输入对机壳1500VAC 1分钟,输入对输出 1500VAC 1分钟 |
噪音(1m) |
<70dB |
保护 |
过压Over voltage 过流Over Current 过温Over Temp 过载Over Load 短路Short Circuit |
冷却方式 |
风扇强制冷却 |
运行环境 |
-10~45℃(室外-20℃、50℃需定制) 10-90%RH |
