充电桩电气性能测试简介

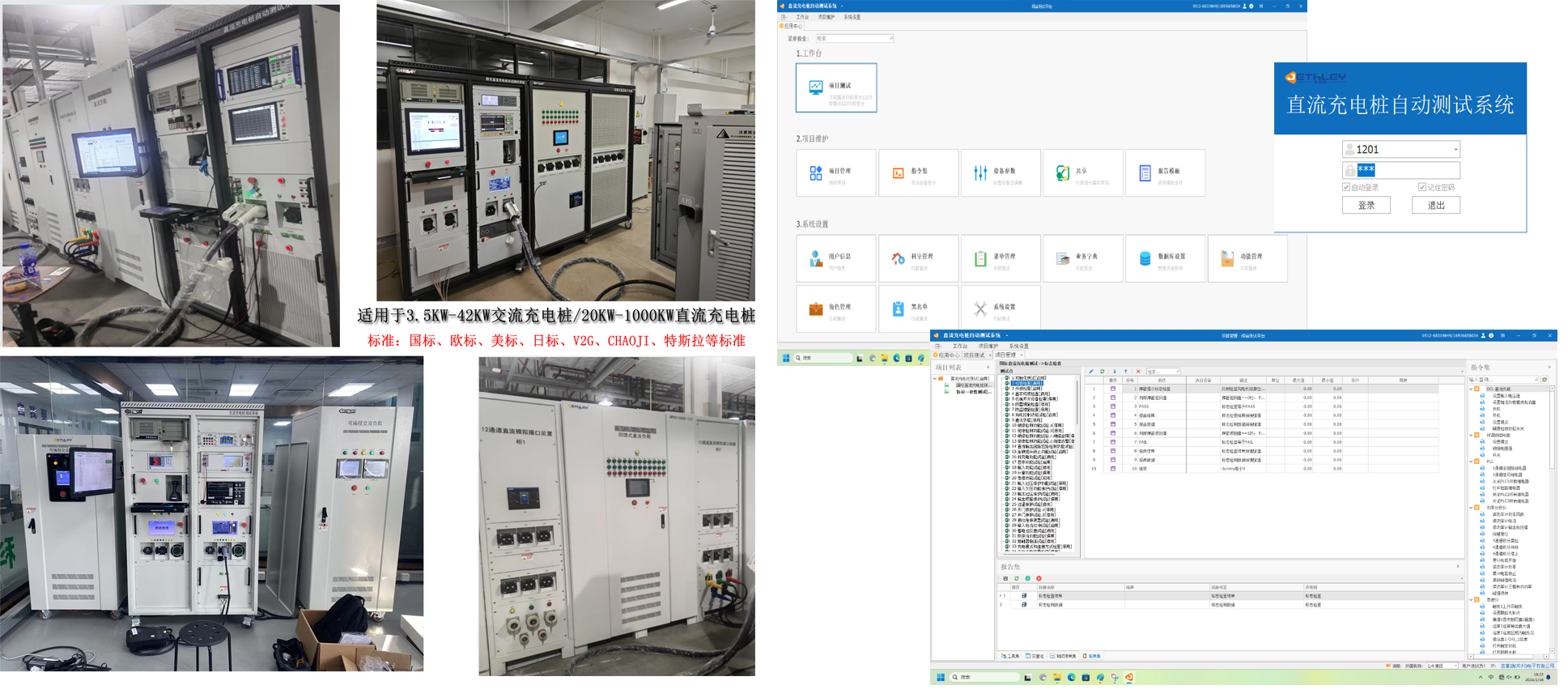

SYS5000系列交/直流充电桩自动测试系统参考新能源电动汽车交/直流充电桩国标标准、能标、欧标以及国家电网公司相关要求为依据，在整个检测过程中全部由软件自动按预先设定的程序进行，多路可独立实现全自动测试消除人为因素对检测结果的影响，使检测结果更加准确,大大缩短充电桩出厂检测时间,可大幅度提高测试效率，是研发、质检、生产等部门检测充电桩性能的最佳测试系统。
遵循标准
|
序号 |
标准号 |
标准名称 |
|
1 |
GB 191 |
包装 储运 图示标志 |
|
2 |
GB 4793.1 |
测量、控制和实验室用电气设备的安全要求 第一部分：通用要求 |
|
3 |
GB/T 18487.1-2015 |
电动汽车传导充电系统 第1部分: 通用要求 |
|
4 |
GB/T 18487.1-2023 |
电动汽车传导充电系统 第1部分：通用要求 |
|
5 |
GB/T 18487.2-2017 |
电动汽车传导充电系统 第 2 部分：非车载传导供电设备电磁兼容要求》 |
|
6 |
GB/T 20234.1-2015 |
电动汽车传导充电用连接装置 第1部分：通用要求 |
|
7 |
GB/T 20234.2-2015 |
电动汽车传导充电用连接装置 第2部分：交流充电接口 |
|
8 |
GB/T20234.2-2023 |
电动汽车传导充电用连接装置 第2部分：交流充电接口 |
|
9 |
GB/T 27930-2015 |
电动汽车非车载传导式充电机与电池管理系统之间的通信协议 |
|
10 |
Q/GDW1592-2014 |
电动汽车交流充电桩检验技术规范 |
|
11 |
Q/GDW1591-2014 |
电动汽车非车载充电机检验技术规范 |
|
12 |
GB∕T 18487.2-2017 |
电动汽车传导充电系统 第2部分：非车载传导供电设备电磁兼容要求 |
|
13 |
GB∕T 33594-2017 |
电动汽车充电用电缆 |
|
14 |
NB/T33008.1-2018/2013 |
电动汽车充电设备检验试验规范 第1部分非车载充电机 |
|
15 |
N/BT 33001-2018 |
电动汽车非车载传导式充电机技术条件 |
|
16 |
GB/T 34657.1-2017 |
电动汽车传导充电互操作性测试规范 第1部分：供电设备 |
|
17 |
GB/T 34658-2017 |
电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试 |
|
18 |
SAEJ1772-2017 |
电动车传导式充电介面标准规范介绍 |
|
19 |
GB-44263-2024 |
|
|
20 |
GB-39752-2024 |
|
|
21 |
GB7251.1-1997 |
低压成套开关设备和控制设备 |
|
22 |
GB14048.1-2006 |
低压开关设备和控制设备第 1 部分：总则 |
|
23 |
GB/T10233-2005 |
低压成套开关设备和电控设备基本试验方法 |
|
24 |
DL/T621-1997 |
交流电气装置的接地 |
|
25 |
ISO 15118-4-2018 |
|
|
26 |
IEC 61851-1-2017 |
Electric vehicle conductive charging system –Part 1: General requirements |
|
27 |
IEC 61851-22 |
Electric Vehicle Conductive Charging System. Part 22:Ac Electric Vehicle Charging Station |
|
28 |
IEC 61851-23 |
Electric road vehicles and industrial trucks |
|
29 |
IEC 62196-1-2014 |
Plugs, socket-outlets, vehicle connectors and vehicle inlets – Conductive charging of electric vehicles – Part 1: General requirements |
|
30 |
IEC 62955-2018 |
Residual direl current detecting device(RDC-DD)to be used for mode 3 charging of electric vehicles |
|
31 |
IEC 62752-2018 |
In-cable control and protection device for mode 2 charging of electric road vehiches(IC-CPD) |
|
32 |
IEC 62196-1 |
International standard norme internationanle Part1:General requirements |
|
33 |
IEC 62196-2-2016 |
International standard norme internationanle Part2:Dimensional compatibility and interchangeability requirements for a.c. pin and contact-tube accessories
|
|
34 |
IEC 62196-3 |
International standard norme internationanle
|
|
35 |
UL 2594-2 |
Standard for safety Electric Vehicle Supply Equipment |
|
36 |
UL 2231-1 UL |
Standard For Safety Personnel Protection Systems For Electric Vehicle (Ev) Supply Circuits: General Requirements |
|
37 |
UL 2231-2 UL |
Standard for Safety Personnel Protection Systems for Electric Vehicle (EV) Supply Circuits: Particular Requirements for Protection Devices for Use in Charging Systems |
新国标标准设计:模拟车辆BMS软件符合《GB/T 27930-2015电动汽车非车载传导式充电机与电池管理系统之间的通信协议》协议标准。控制导引线路符合《GB/T18487.1-2015电动汽车传导充电系统第1部分:通用要求》中控制导引电路原理规定
标准连接插座:车辆插座符合《GB/T 20234.3-2015电动汽车传导充电用连接装置第3部分:直流充电接口》规定
异常故障模拟:简易测试系统可硬件模拟连接器过温、电池组过温、连接器故障、元件故障等硬件故障测试
数据结果实时显示:测试数据实时显示当前充电电压,电流,充电时间，充电状态等,充电桩实际状态-目了然
直流充电桩接口模拟装置-国标

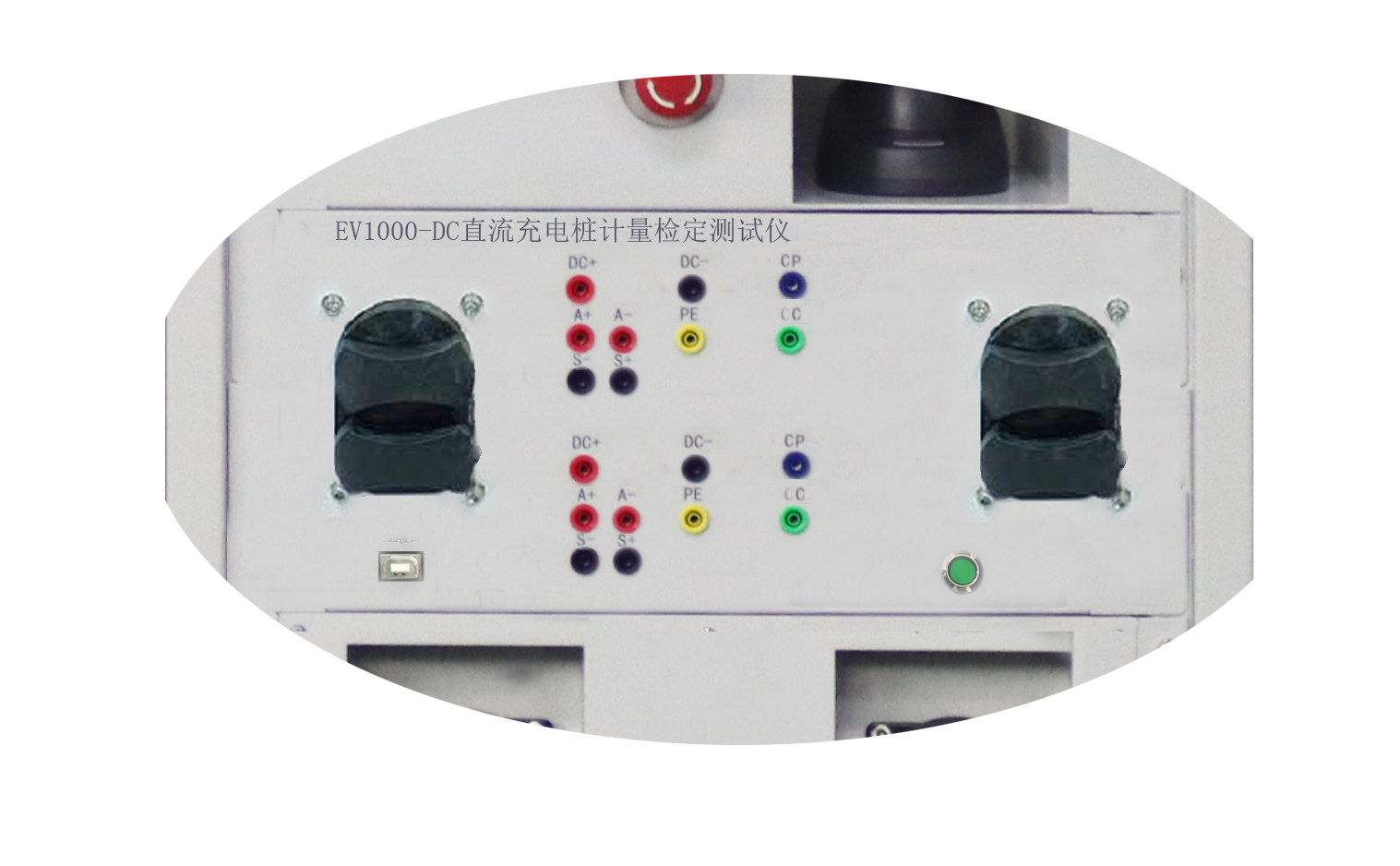

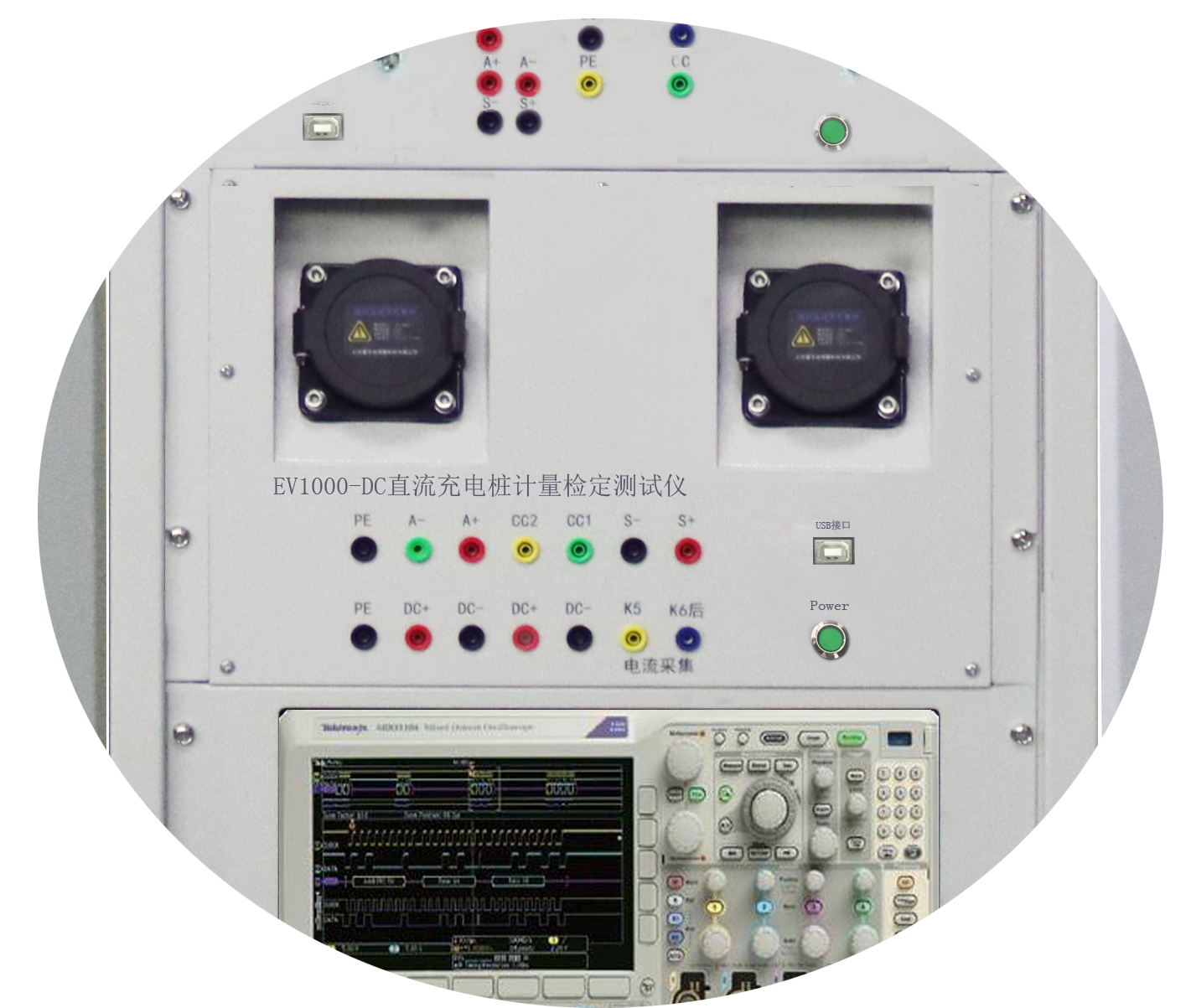

JETHLEY自主研发的EV1000P-DC国标直流充电桩测试仪，满足新国标《GB/T 34657.1-2017 电动汽车传导充电互操作性测试规范 第一部分：供电设备》的互操性测试、《GB/T 34658-2017 电动汽车非车载传导式充电机与电池管理系统 之间的通信协议一致性测试》等，可满足实验室及现场等多种场合工作误差、显示误差、付费金额误差、时钟示值误差等计量检定测试的需要。
直流充电桩接口模拟装置-欧标
JETHLEY自主研发的EV1000P-DC欧标直流充电桩测试仪（电能计量检定装置），主要应用于欧标直流充电桩产品调试及功能验证，基于欧标协议ISO 15118-4:2018，DIN SPEC 70121开发，可广泛应用于充电设施制造商、电力部门、各级计量单位对欧标电动汽车直流充电桩 ，进行前期研发调试，出厂测试，及非车载充电机购买方进行现场验收测试。
| 序号 | 名称 | 型号 | 选配功能/附件 | 遵循标准 | ||
| 1 | 国标直流充电桩（机）测试仪 | EV1000-DC | ₶上位机软件 ₶录波仪 ₶电池 | 满足《JJG 1149-2018 电动汽车非车载充电机》、《GB/T 34657.1-2017 电动汽车传导充电互操作性测试规范 第1部分 供电设备》、《GB/T 34658-2017 电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试》、《营销智用〔2018〕45号国网营销部关于印发进一步加强电动汽车充电设备质量评价工作方案的通知》、《GB/T 27930-2015电动汽车非车载传导式充电机与电池管理系统之间的通信协议》协议标准以及兼容GB/T 27930-2011版本规定的要求。 | ||
| 2 | 欧标直流充电桩（机）测试仪 | EV1000-DC-CCS2 | ₶上位机软件 ₶录波仪 ₶电池 | 满足《DIN SPEC70121》、《ISO15118》、《IEC61851》等标准要求。 | ||
| 3 | 美标直流充电桩（机）测试仪 | EV1000-DC-CCS1 | ₶上位机软件 ₶录波仪 ₶电池 | 满足《DIN SPEC70121》、《ISO15118》、《IEC61851》等标准要求。 | ||
| 4 | Chaoji充电桩（机）测试仪 | EV1000-DC-CHAOJI | ₶上位机软件 ₶录波仪 ₶电池 | 《GB/T 20234.4-2022电动汽车传导充电用连接装置 第4部分 大功率直流充电接口》送稿版、《GB/T 18487.1-xxxx电动汽车传导充电用系统 第1部分 通用要求》送稿版、《GB/T 27930-xxxx电动汽车车载传导式充电机与电池管理系统之间的数字通信协议》送稿版、 | ||
| 5 | 日标充电桩（机）测试仪 | EV1000-DC-CHADEMO | ₶上位机软件 ₶录波仪 ₶电池 | 满足《 CHAdeMOV1.2&V2.0》、配置标准连接插座：车辆插座符合《IEC62196-3 sheet 3- la》标准要求。 | ||
| 6 | V2G充电桩（机）测试仪 | EV1000-DC-V2G | ₶上位机软件 ₶录波仪 ₶电池 | 满足JJG1192-2023《电动汽车非车载充电机校验仪检定规程》要求、JJG 1149-2022《电动汽车非车载充电机检定规程（试行）》。插座引脚定义满足GB/T 20234.3-2023 兼容2015+标准规定的要求，满足《GB/T 34657.1-2017电动汽车传导互操作性测试规范 第1部分 供电部分》、《GB/T 34658-2017电动汽车非车载传导式充电机与电池管理管理系统之间的通讯协议一致性测试规范》以及《 NBT-10901-2021 电动汽车充电设备现场检验技术规范》标准测试要求。 | ||
交流充电桩接口模拟装置
具有互操作性规范测试、通信协议一致性测试、以及计量检定测试等功能，主要应用于交流充电桩产品的前期研发、在线调试、下线检测、老化试验、功能验证等也可应用于交流充电桩安装完毕后各项性能测试、通信协议测试、计量检定等。
| 序号 | 名称 | 型号 | 选配功能/附件 | 遵循标准 | |
| 1 | 国标交流充电桩（机）测试仪 | EV1000-AC | ₶上位机软件 ₶录波仪 ₶电池 | 满足《GB/T 34657.1－2017 电动汽车传导充电互操作性测试规范》、《NB/T 33008.2-2018 电动汽车充电设备检验试验规范》、《GB/T 20234.1-2015 电动汽车传导充电用连接装置》、《GB/T 18487.1-2015 电动汽车传导充电系统》、《JJG1148-2022 电动汽车交流充电桩检定规程等要求》、《营销智用〔2018〕45号国网营销部关于印发进一步加强电动汽车充电设备质量评价工作方案的通知》等标准要求 | |
| 2 | 欧标交流充电桩（机）测试仪 | EV1000-AC-IEC | ₶上位机软件 ₶录波仪 ₶电池 | 《IEC 61851-1-2017 Electric vehicle conductive charging system –Part 1: General requirements》、《IEC 61851-22 Electric Vehicle Conductive Charging System. Part 22:Ac Electric Vehicle Charging Station》、《IEC61851》等标准要求。 | |
| 3 | 美标交流充电桩（机）测试仪 | EV1000-AC-SAE | ₶上位机软件 ₶录波仪 ₶电池 | 满足《SAE J1772-2017》、《UL 2231-2 UL》、《IEC61851》、《IEC 62196-2-2011》等标准要求 | |

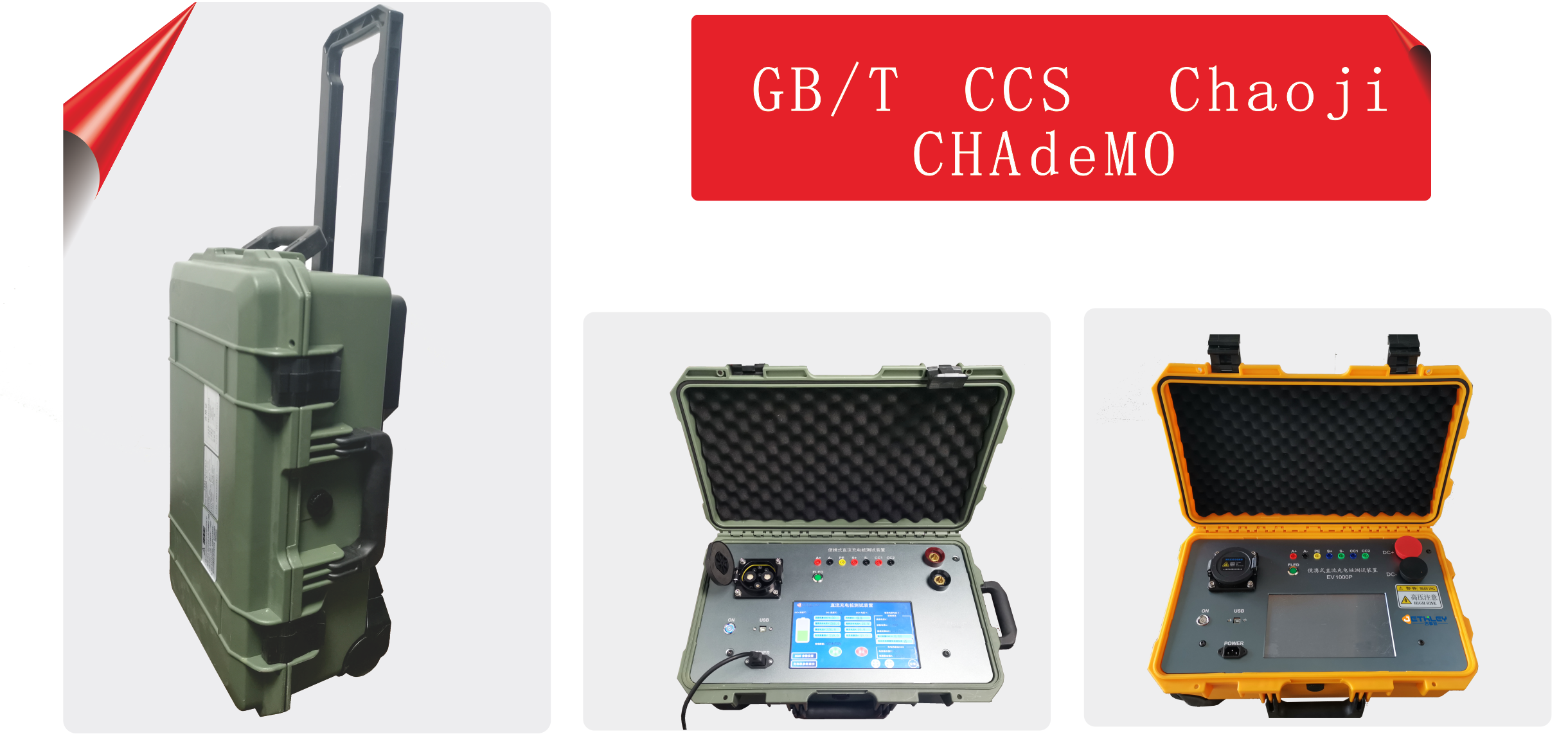

便携式交直流充电桩综合测试仪
充电桩(机)现场检测车载系统
SYS5000-AC/DC-CZ充电桩(机)现场检测车载系统遵循计量法规JG 1148-2022《电动汽车交流充电桩检定规程》1149-2022《电动汽车非车载充电机检定规程》、GB/T 34657.1《电动汽车传导充电互操作性测试规范互操作性检测》GB/T 34658《电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试》、NB/T 1901-2021《电动汽车充电设备现场检验技术规范》等标准要求的检测能力，针对交流充电桩、非车载充电机的计量检定测试、协议一致性检测、互操作件检测、功能性测试，安全性测试、电气性能测试、国网45号文件运行阶段项目测试，适用于电力公司，第三方检测单位，充电桩生产企业等，也可作为电力单位、充电桩运营商、第三方检测单位的现场检测平台，对交直流充电桩进行现场计量检定、协议一致性检测、互操作性检测、充电桩安装后的验收检验、运行的周期检验等。
电动汽车交直流充电互操作性测试系统
电动汽车充电互操作性测试系统由交流电源、直流电源、非车载充电机控制器模拟装置、交流充电桩模拟控制装置、多通道高精度采集与录波模块、主控监控平台等组成。
产品应用
◉电动汽车生产厂家◉PACK生产厂家◉新能源汽车研究单位◉新能源汽车检测单位
