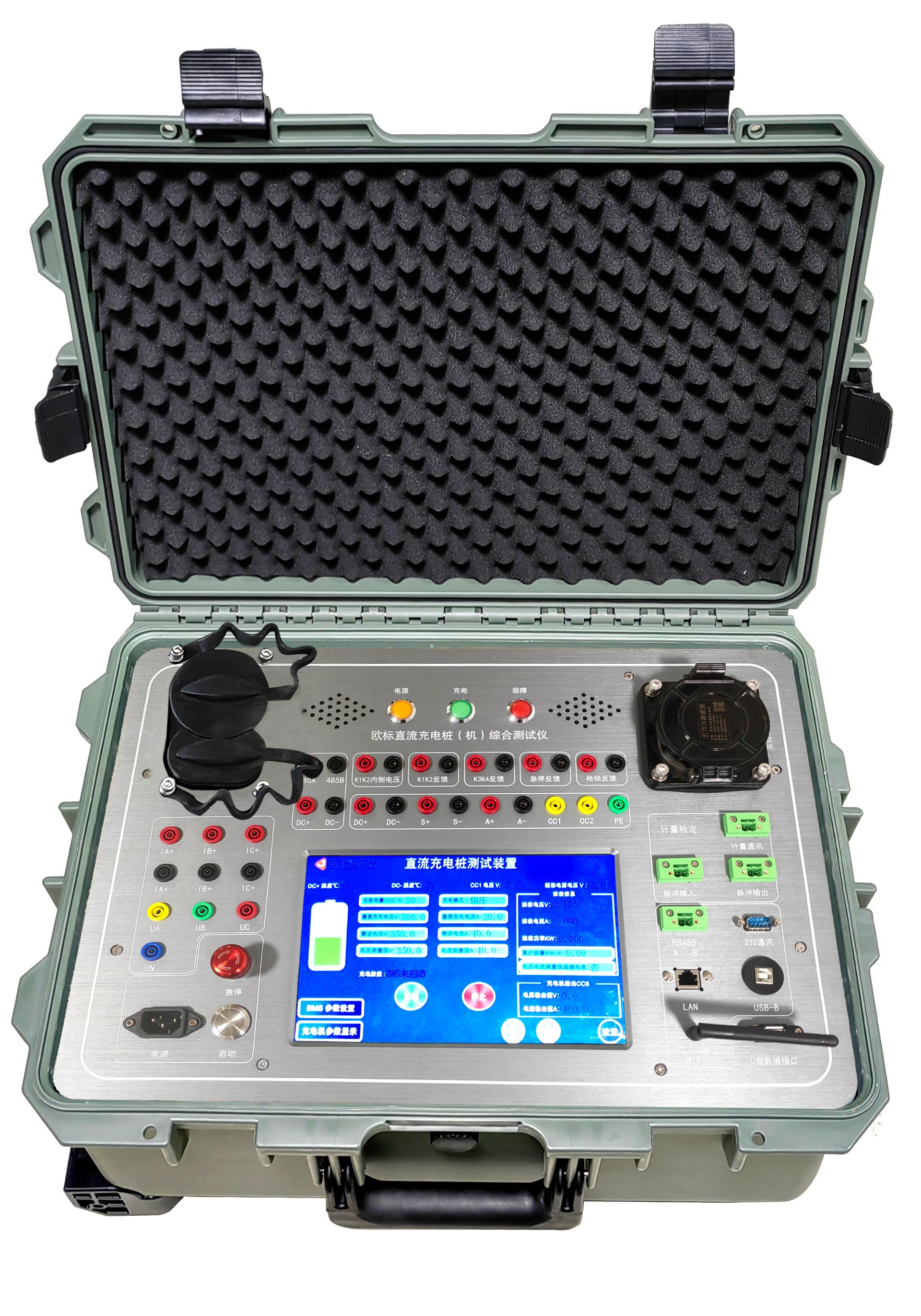

EV1000-DC-V2G便携式测试仪具有互操作性规范测试、通信协议一致性测试、以及计量检定测试等功能,主要应用于直流V2G充电桩产品的前期研发、在线调试、下线检测、老化试验、功能验证等,也可应用于直流充电桩安装完毕后各项性能测试、通信协议测试、计量检定等,满足JJG1192-2023《电动汽车非车载充电机校验仪检定规程》要求、JJG 1149-2022《电动汽车非车载充电机检定规程(试行)》。
EV1000-DC-V2G便携式测试仪具有互操作性规范测试、通信协议一致性测试、以及计量检定测试等功能,主要应用于直流V2G充电桩产品的前期研发、在线调试、下线检测、老化试验、功能验证等,也可应用于直流充电桩安装完毕后各项性能测试、通信协议测试、计量检定等,满足JJG1192-2023《电动汽车非车载充电机校验仪检定规程》要求、JJG 1149-2022《电动汽车非车载充电机检定规程(试行)》。
EV1000-DC-V2G便携式测试仪具有互操作性规范测试、通信协议一致性测试、以及计量检定测试等功能,主要应用于直流V2G充电桩产品的前期研发、在线调试、下线检测、老化试验、功能验证等,也可应用于直流充电桩安装完毕后各项性能测试、通信协议测试、计量检定等,满足JJG1192-2023《电动汽车非车载充电机校验仪检定规程》要求、JJG 1149-2022《电动汽车非车载充电机检定规程(试行)》。插座引脚定义满足GB/T 20234.3-2023 兼容2015+标准规定的要求,满足《GB/T 34657.1-2017电动汽车传导互操作性测试规范 第1部分 供电部分》、《GB/T 34658-2017电动汽车非车载传导式充电机与电池管理管理系统之间的通讯协议一致性测试规范》以及《 NBT-10901-2021 电动汽车充电设备现场检验技术规范》标准测试要求。

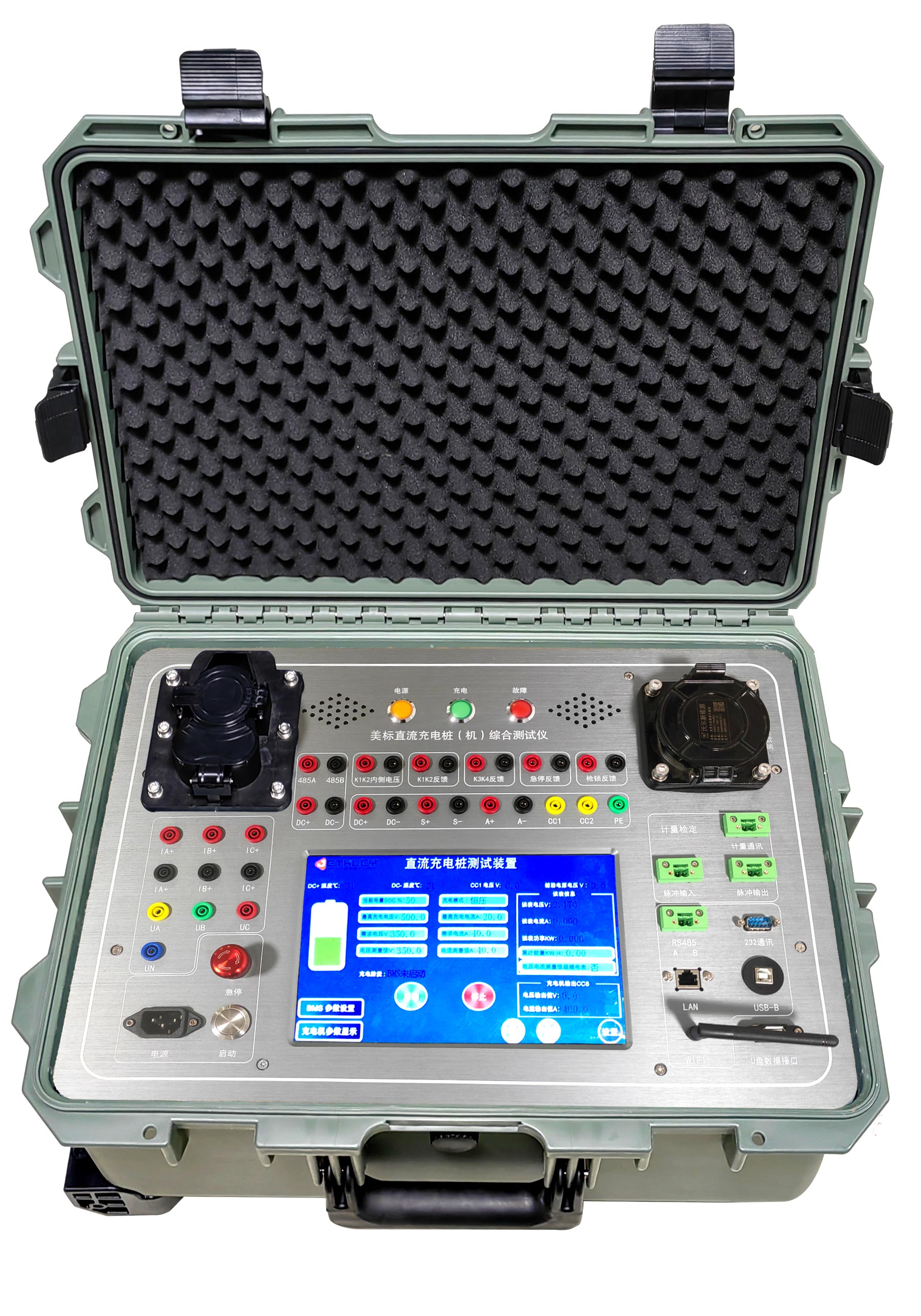

◉互操作性测试和通信协议一致性测试:综合测试仪具有计量检定(选配)、支持电动汽车直流充电桩(机)互操作性规范测试、通信协议一致性测试、BMS模拟测试功能等。
◉配备LAN、RS232、RS485等多种通讯方式,现场操作方便。
◉使用内置精度0.1%(选配0.05%计量高精度计量模组),电流/电压型测试接口,可使用多种方法进行检定;大功率输出负载枪座,方便快速连接负载设备,提高使用效率。
◉测试仪真实模拟充电过程和各种故障,辅助电源系统验证,避免电动汽车实车检测装置所带来的测试内容不全面、测试使用不方便、车辆动力电池充电和放电耗时耗力、频繁充电导致电池寿命缩短等问题。

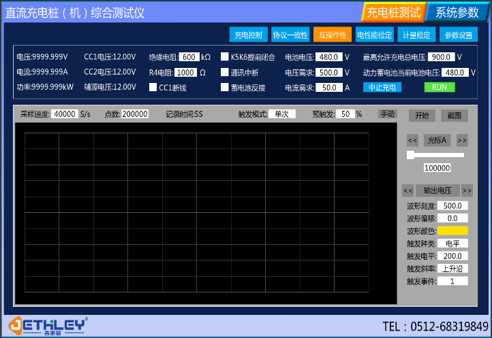

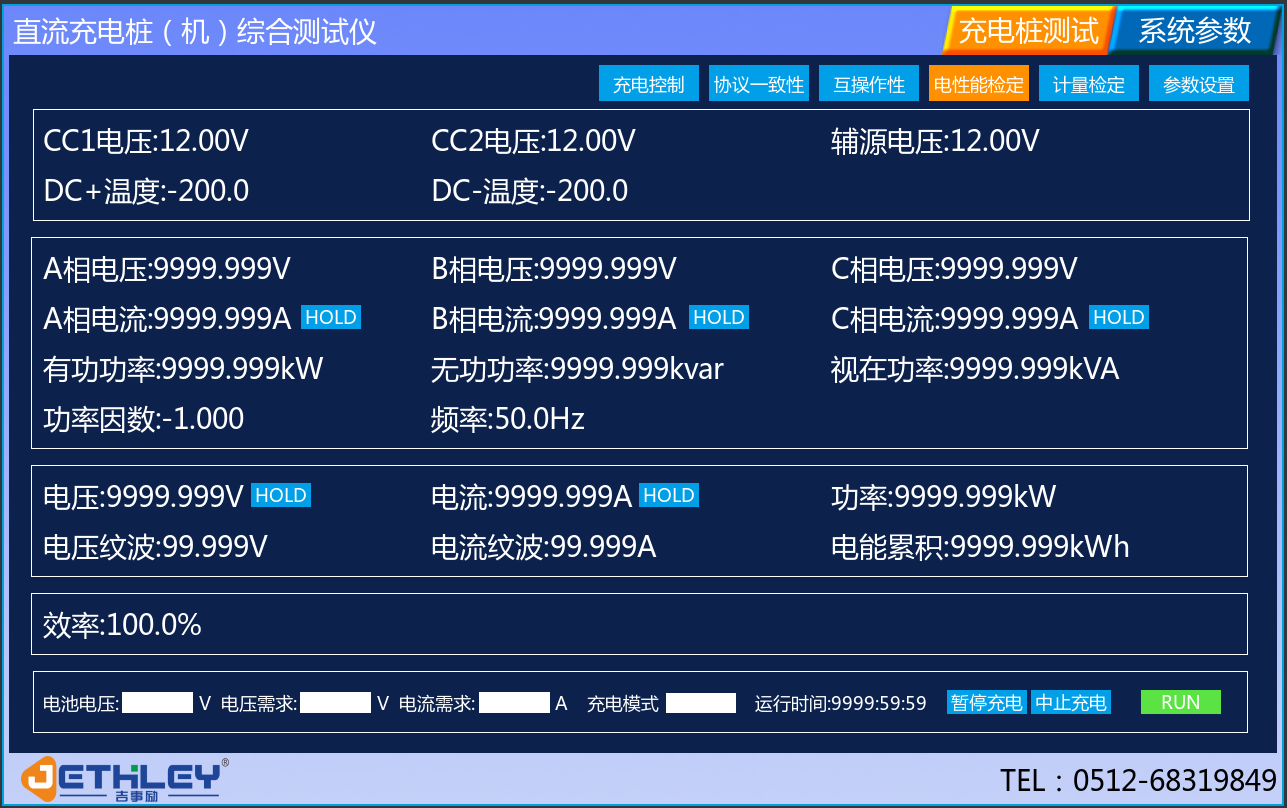

充电时序动态图和录波模块曲线图可观察、协议一致性测试的全部测试项目、互操作性测试的项目,此外还有充电报文参数捕捉,实时报文发送,保存,时间间隔计算,软件升级,注册等功能。
品名 |
V2G综合测试仪 |
型号 |
EV1000-DC-V2G |
输入枪座 |
直流充电接口/1个DC1500V250A600A800A |
检测对象 |
V2G直流充电桩 |
R4等效电阻值 |
200-5310Ω(步进1Ω) |
绝缘电阻 |
12.5K,25K,50K,80K,100K,200K,400K,600K |
电压/电流采样 |
±0.05%RD+±0.005%RG(0V≤U≤1500V)/±0.05%RD+±0.005%RG(0A≤I≤300A)/普通款0.1% |
电能测量 |
±0.05%RD |
电池电压模拟范围 |
0-1500V |
模拟功能 |
控制导引电路模拟、电池电压模拟、通断故障模拟、BMS通讯报文模拟、绝缘状态模拟等 |
电能脉冲输入 |
校电能表脉冲常数(rkWh): 设置范围:1-2000.000.000/校验圈数设置范围: 1-999,999,999;最高接收脉冲频率为50kHz |
日计时脉冲输入时脉 |
时钟频率(HZ)设置范围:0.01-50,000.00,校验圈数设置范围:1-999,999,999,最高接收脉冲频率为50KHZ |
GPS对时精度 |
时钟准确度:土0.2ppm |
温湿度测量 |
温度测量范围:-25℃-55℃,温度测量准确度:土0.3℃,温度测量分辨率:0.1℃/湿度测量范围:0%-100%,湿度测量准确度:±4%,湿度测量分辨率:1% |
大气压测量 |
大气压测量范围:300-1000hPa(海拔-500m-9000m),大气压测量相对精度:土0.24hPa(±2m),大气压测量绝对精度:土2hPa |
辅源电压/电流 |
±0.5%RD±30V/±1%RD20A |
工作电源 |
100-240VAC,50Hz;35w |
通信接口 |
LAN、USB、RS232、RS485 |
负载功率 |
无内置负载(可外接电池负载) |
尺寸重量 |
L561*W455*H265mm |
显示方式 |
10.1寸触摸屏 |
选配功能 |
£上位机软件 £内置电池 £计量模组 £录波模组 |
使用环境 |
工作温度:-20℃~50℃ |
存储温度:-30℃~70℃ |
|
相对湿度:≤90%Rh(10℃至30℃);≤75%Rh(30℃至40℃);≤45%Rh(40℃至50℃) |
|
参考标准 |
GB/T20234.1-2015、GB/T20234.3-2015、GB/T 20234.1-2023、GB/T 20234.3-2023、GB/T 20234.4-2023 GB/T18487.1-2015、GB/T18487.1-2023、GB/T18487.5-2024 GB/T27930-2015、GB/T 27930-2023、GB/T 27930.2-2024 GB/T34658-2017、GB/T34657.1-2017、NB/T-33008.1-2018、NB/T10901-2021、GB 44263-2024 JJG1192-2023、JJG 1149-2022、GBT-29318-2024 |
类型 |
项目 |
引用标准 |
|
计量检定项目 |
(1)外观及功能检查 |
JJG 1149-2022
|
|
(2)工作误差 |
|||
(3)时钟时刻误 |
|||
传导充电互操作性测试项目 |
(1)GB/T 34657.1-2017测试项 |
GB/T 34657.1-2017 |
NB/T 10901-2021 |
通信协议一致性测试 |
(1)GB/T 34658-2017测试项 |
GB/T 34658-2017 |
|
非车载充电机现场检验项目 |
(1)一般检验 |
技术资料核查 |
|
外观检查 |
|||
内部检查 |
|||
充电模式和连接方式检查 |
|||
电缆管理及贮存检查 |
|||
标志检查 |
|||
(2)安全性防护检验 |
充电接口安全检查 |
||
(3)功能检验
|
显示功能 |
||
输入功能 |
|||
充电功能 |
|||
与上级监控系统通信功能 |
|||
(4)安全要求检验 |
急停功能试验 |
||
开门保护试验 |
|||
(5)非车载充电机输出性能检验 |
输出电压误差试验 |
||
输出电压测量误差试验 |
|||
输出电流误差试验 |
|||
输出电流测量误差试验 |
|||
(6)非车载充电机互操作性检验 |
充电控制信号检查 |
||
充电控制时序检查 |
|||
充电异常状态试验 |
|||
(7)通信协议一致性检验
|
低压辅助上电及充电握手阶段检查 |
||
充电参数配置阶段检查 |
|||
充电阶段检查 |
|||
充电结束阶段检查 |
|||
手动设置测试 |
两台V2G充电桩对托模式(输入端充电方式,输出端为放电方式) |
两台V2G充电桩对托方式,V2G充电桩1作为被测充电桩,V2G充电桩2作为测试负载与模拟电源,可进行充放电测试,记录保存充放电报文 |
GB/T 18487.1-2023 GB/T 27930-2023 《电动汽车非车载传导式充(放)电机与电池管理系统之间的通信协议(草案 V3.1)》 |
充电机模式 |
可连接普通负载进行充电测试,记录保存充电报文 |
GB/T 18487.1-2023 GB/T 27930-2023 |
|
实车模式(可对车辆充电,可连接车辆放电) |
实车方式,可进行充放电测试,记录保存充放电报文。 |
GB/T 18487.1-2023 GB/T 27930-2023 《电动汽车非车载传导式充(放)电机与电池管理系统之间的通信协议(草案 V3.1)》 |
|
负载 |
电池负载模式 |
可连接电池负载进行充放电测试,记录保存充放电报文 |
导入DBC文件和电池BMS进行交互 |
