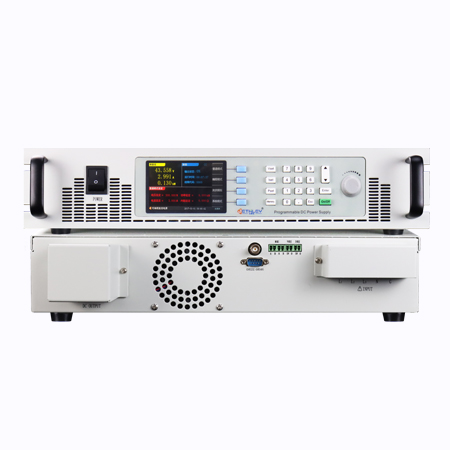

风力机模拟器系统
DS2000F
产品描述

◉功率1KW-300KW;◉电压:300V-1500VDC可选; ◉可以模拟不同风速的风力发电机。

咨询客服价格
产品型录
产品视频
相关文章
用户手册
产品介绍



   DS2000F系列风力机模拟器可以模拟不同风速,可编程,采用全数字化的变流器设备来进行模拟,整个过程全数字化,设备可以通过DC/AC变换技术输出满足国家标准要求的交流电能向电网供电;要发展风力发电,进行风力发电技术的研究非常重要。由于风力机系统的控制系统非常复杂,要提高其控制性能,进行风力发电技术的研究,最理想的实验方法是将发电机与风力机直接相连接,现场做实验。但是,这样做实验即耗时间又浪费金钱,而且不一定有实验场所;例如做不同的风力机实验就必须找来相应的风力机。于是,提出了各种各样的风力机模拟系统,代替实际的风力机做实验;一个设计较好的风力机模拟系统可以代替风力机做很大部分的实验,而且实际效 果与风力机差不多,这为风力发电实验带来很大的方便;风速模拟器可以在室内模拟不同风速,可编程,采用全数字化的变流器设备来进行模拟,整个过程全数字化,设备可以通过DC/AC变换技术输出满足国家标准要求的交流电能向电网供电;该设备主要应用在高校实验室、科研单位、没有风电资源的情况下,也可以研究风力发电实验、风机曲线可定制,灵活性高、在研究风力机发电过程对电网的影响方面具有重要帮助;另外,由于该设备没有旋转设备,因此,风力发电过程的模拟全程静音、可靠性高、另外、附带的风力机模拟软件,可以用来设计风机参数,对搭建风机平台具有重要指导意义。





输出电压、电流、功率可以从零到全范围可设定;

恒定电压、 恒定电流、恒定功率之使用, 可自动交叉变换, 维持控制与保护兼顾特性;

模拟真实风力发电机的启动、停止、运行及并网过程;

模拟真实风力发电机的不同风速下发电状态与运行状态;

模拟真实风力发电机与电网、分布式电源的互动运行、自启动/停机运行;

模拟真实风力发电机的控制系统,支持远方/就地设置定值、参数等操作;

测量系统的各项电气参数,实时记录各项电气参数;

并机功能:外置M&S主-从并机端口,单机可通过系统设置任意切换主-从机,最多支持200台同型号产品并机;

通讯接口: RS232、RS485、GPIB多种通讯接口可选,MODBUS-RTU标准通讯协议,标配0-5V模拟量信号接口;

稳压精度高、 纹波电压低;

具有过压、 过流、 过温、 短路保护功能;

输入输出隔离。

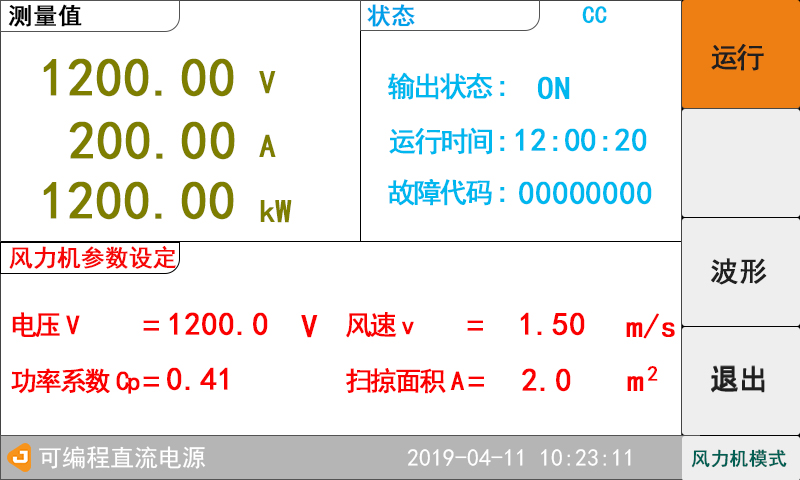

风力机操作界面:



在这里可以设置风力机模拟的参数。

 电压V: 电压的输出电压设定

 功率系数Cp:风力机功率系数

 风速v:单位为m/s

 扫掠面积A:风轮扫掠过的面积,单位m²。

 设定好所需的参数,按键盘“On/Off”键可进行输出或者停止操作。

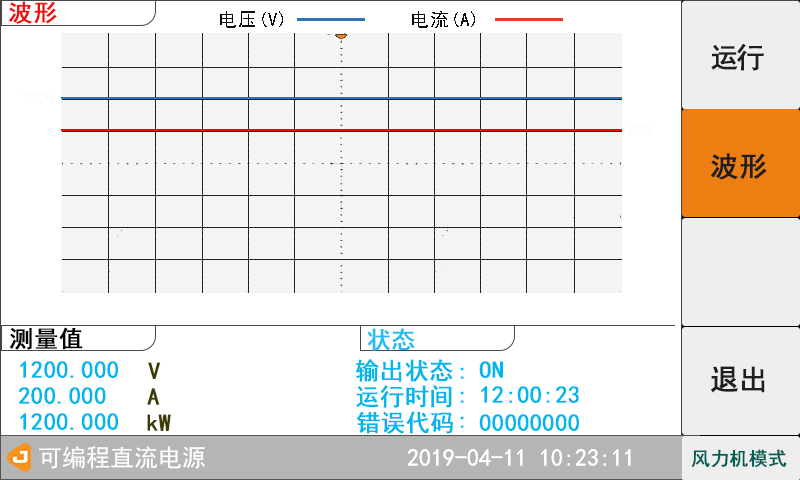

风力机模式-波形

在待机状态或者运行状态下,按波形对应键可转到波形查看界面,这里可以查看波形,测量值和状态。
