◉功率：5KVA-1000KVA;◉输入频率10-500Hz;◉具有2-50次谐波编辑功能，功率因数可设定，可模拟阻性、感性、容性及非线性负载◉可模拟单相、两相、三相性负载；◉多种工作模式；◉采用单/三相PFC回馈式设计，纯数字化PWM整流技术功率因数高，对电网污染小，精度高，动态响应速度快，能量100%回馈电网，省电节能。

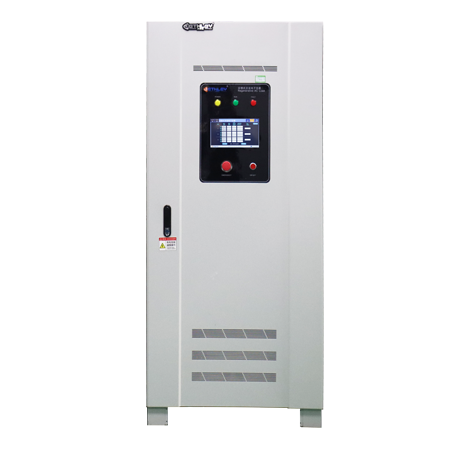

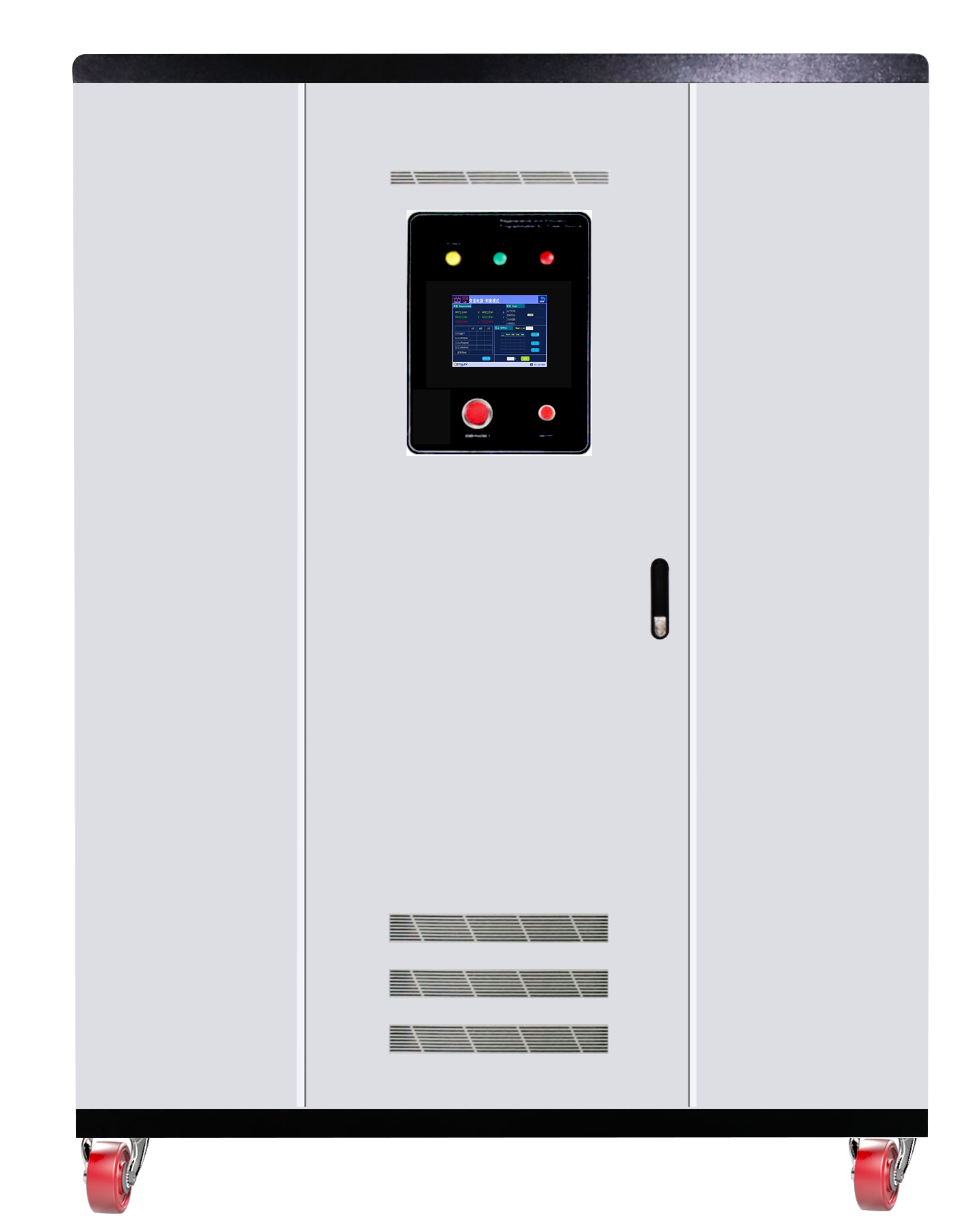

AFEl1000系列回馈式交流负载采用单/三相PFC回馈式设计,纯数字化PWM整流技术,功率因数高，对电网污染小，输出精度高，动态响应速度快，能量100%回馈电网，省电节能；广泛应用于工厂、科研机构，实验室、高校等机构作为发电机组、变频器、UPS/EPS、交流电源、AC转换器等交流系统产品的老化、测试、性能检测；DC-AC、AC-AC电源转换器测试。（备注：双向交流电源、直流电源、谐波编辑等功能需选配）.
| AFEL1000系列回馈式交流电子负载 | |||||||||||
| 型号Mode | AFEL1005 | AFEL1010 | AFEL1020S | AFEL1030S | AFEL1060S | AFEL1100S | AFEL1200S | AFEL1300S | AFEL1500S | ||
| 容量Power | 5KW | 10 KW | 20KW | 30KW | 60KW | 100KW | 200KW | 300KW | 500KW | ||
| 制作方式Working | SPWM脉宽调制方式 | ||||||||||
| 运行模式Patterns | 恒流、恒阻、恒功率 | ||||||||||
交流侧 |
相数 |
1φ2W+PE 单相两线+地线 | 3φ4W+PE 三相四线+地线 | ||||||||
| 电压 |
50V-300VAC@100%功率 |
A相：50V-300VAC/B相：50V-300VAC/C相：50V-300VAC@100%功率 | |||||||||
| 电流 |
0-23A | 0-46A | 0-30A | 0-46A | 0-92A | 0-152A | 0-304A | 0-456A | 0-758A | ||
| 频率 | 10Hz - 200 Hz（5Hz - 500 Hz选购） | ||||||||||
| 峰值因素CF | 1. 4-5. 0 | ||||||||||
| 功率因素PFC | -1~1可调（超前、滞后） | ||||||||||
| 响应时间 |
≤5ms |
||||||||||
| 功能 | 运行模式 | 负载模式*电源模式*直流模式（备注：电源模式和直流模式需选配） | |||||||||
| 负载模式 | 定电流CC |
范围 | 0-额定电流 | ||||||||
| FP设置 | -1 ~ 1可调（超前、滞后） | ||||||||||
| 分辨率 | 0.1A | ||||||||||
| 精度 | ≤0.1%FS | ||||||||||
| 定电阻CR |
FP设置 | -1 ~ 1可调（超前、滞后） | |||||||||
| 分辨率 | 0.1Ω | ||||||||||
| 精度 | ≤0.1%FS | ||||||||||
| 定功率CP |
范围 | 0-额定功率 | |||||||||
| FP设置 | -1 ~ 1可调（超前、滞后） | ||||||||||
| 分辨率 | 0.1KW | ||||||||||
| 精度 | ≤0.1%FS | ||||||||||
| 回馈特性 |
相数 | 1Φ2W+PE 单相两线＋地线 | 3Φ4W+PE 三相四线＋地线 | ||||||||
| 电压 | 220VAC±10% | 380VAC±10% | |||||||||
| 频率 | 47Hz-63Hz | ||||||||||
| 波形失真 | THD≤3%(额定功率） | ||||||||||
| 回馈功率 | 100%满量程功率回馈 | ||||||||||
| 谐波功能（选配） |
次数 | 2-50次 | |||||||||
| 精度 | 10% | ||||||||||
| 组数 | 3组 | ||||||||||
| 整机效率Efficiency | ≥93% | ||||||||||

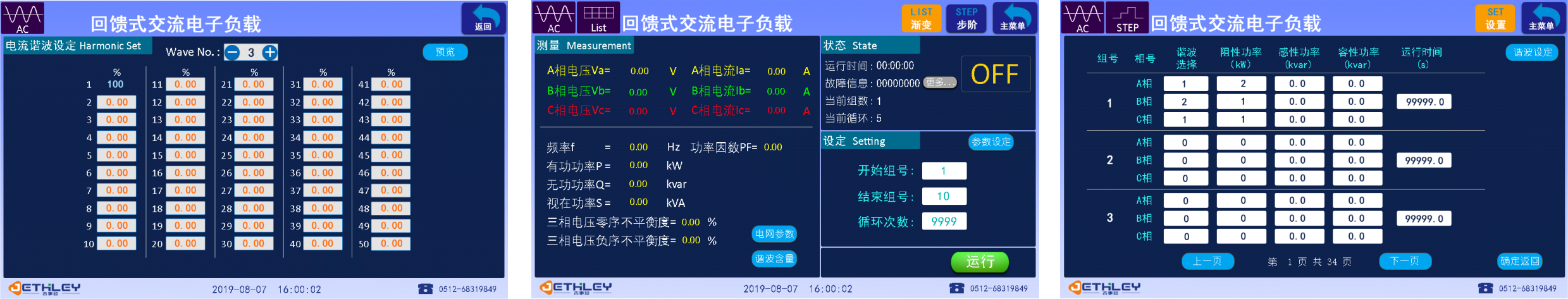

| 显示Show | 10寸液品触摸显示屏 | ||||||||||
| 通讯接口Interface | RS485标配／以太网口（选配）／CAN(选配） | ||||||||||
| 电气隔离Quarantined | 工频变压器隔离 | ||||||||||
| 绝缘电阻Insulation | 输入对机壳20MΩ 500VDC,输出对机壳20MΩ 500VDC | ||||||||||
| 耐压特性Voltage withstand | 输入对机壳1500VAC 1分钟，输入对输出 1500VAC 1分钟 | ||||||||||
| 噪音Noise(1m) | ＜70dB | ||||||||||
| 保护Protection | 过欠压、过欠频、过流、过温、过载、短路、缺相、相序等 | ||||||||||
| 冷却方式Cooling | 风扇强制冷却 | ||||||||||
| 重量（KG)40 | 60 | 75 | 300 | 350 | 600 | 800 | 1500 | 2000 | 3000 | ||
| 体积W* H* D |
550x980x700 |
800x1680x850 |
1000x2000x850 | 1000x2000x1050 |
1500x2000x1250 |
2400x2000x850 |
3000x2000x1050 |
||||
| 运行环境Environment | -10 ~ 45℃(室外-20℃ - 50℃需定制) 10-90%RH | ||||||||||
