电子负载能测充电桩吗？能，而且充电桩的研发、出厂检验和老化测试，都离不开电子负载。充电桩不是一只“大插座”，它是一台带协议、带保护、带计量的电源设备。要把它测明白，最难的问题不是“给桩通电”，而是“让桩以为自己在给一辆车充电”——电子负载就是那个用来扮演汽车的“假电池”。
1、充电桩要过的关：测什么
充电桩的测试项目，按桩的类型分两套。
直流桩（快充）。桩直接输出直流电给电池，重点测：输出电压设定误差（恒压工况一般要求±0.5%以内）、输出电流设定误差（恒流工况通常要求±1%以内）、纹波、限压限流特性、充电效率、过压/过流/过温/短路保护、动态响应，以及跟车辆BMS的通讯协议一致性（国内按GB/T 27930，出口按CCS、CHAdeMO等）。
交流桩（慢充）。桩输出的还是电网交流电，真正的“智能”在控制导引信号（CP/CC）和协议交互上，重点测充电互操作性、计量精度、枪座与控制导引模拟，负载侧通常用交流负载或交流桩测试系统来配合。
|
对比项 |
直流桩（快充） |
交流桩（慢充） |
|
输出 |
直流电，电压电流受控 |
电网交流电，功率受控导引 |
|
核心测试项 |
输出电压/电流精度、纹波、效率、保护、协议 |
控制导引、互操作性、计量、协议 |
|
负载类型 |
直流电子负载＋BMS模拟 |
交流负载／交流桩测试系统 |
|
典型功率 |
60kW、120kW、360kW |
7kW、11kW、21kW |
2、电子负载怎么扮演“车”
直流桩测试的原理不复杂：桩按协议先跟车辆握手，确认“车”的电压等级和需求，然后才输出。电子负载在这里做两件事：一是用恒流（CC）、恒压（CV）、恒功率（CP）模式拉载，把桩输出的电按设定值吃掉；二是配合BMS模拟器，模拟车辆预充、恒流充电、恒压充电、涓流停机的完整过程。
负载的精度直接决定测试结果可信度。桩宣称“输出电压误差±0.5%”，那负载的测量和拉载精度就得高一档，业内一般要求电压、电流精度达到0.1%量级，否则测出来的是负载的误差，不是桩的误差。

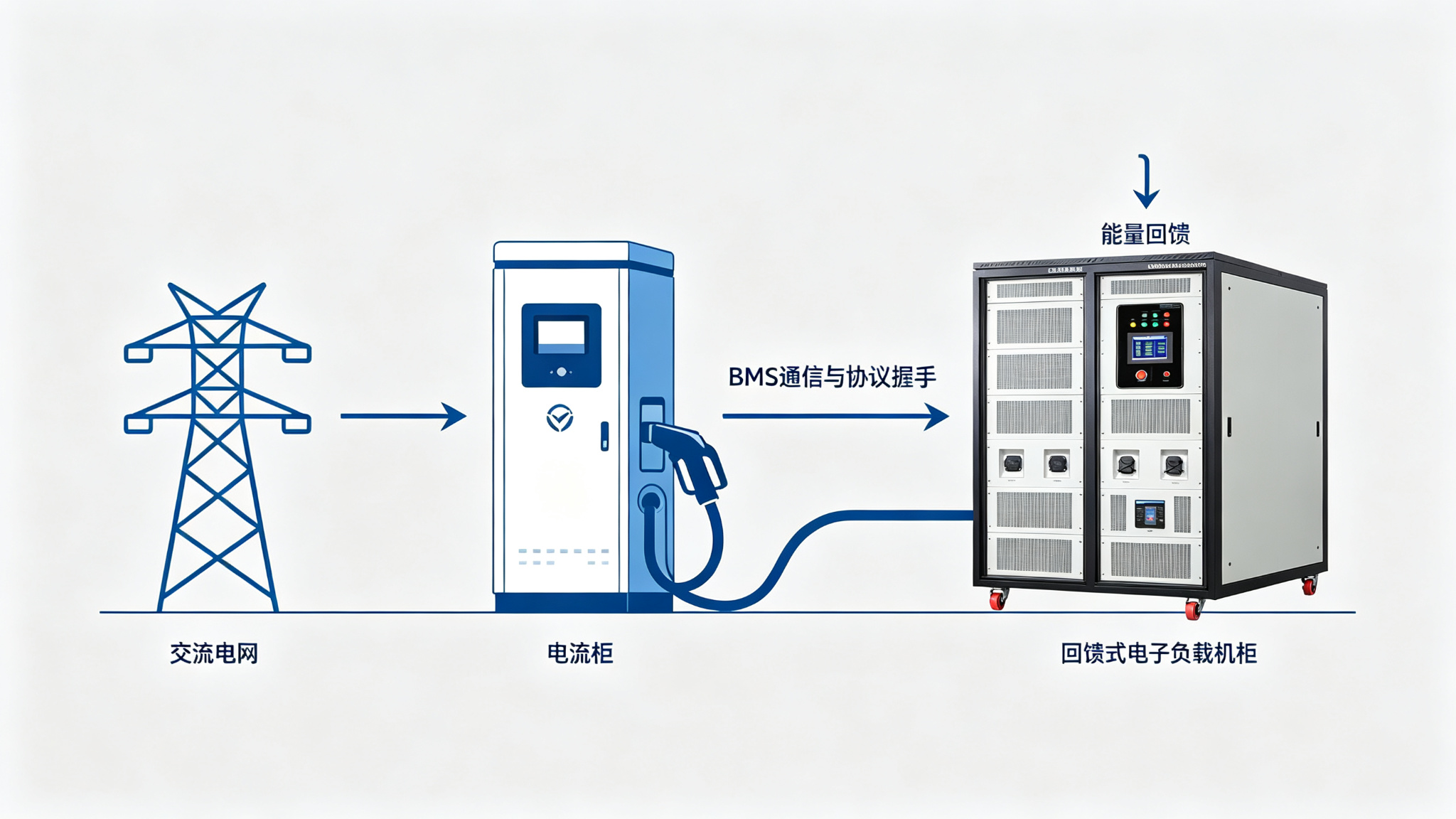

图1：充电桩测试系统架构：电网—充电桩—BMS握手—电子负载，能量可回馈电网（示意图）
3、负载怎么配：按桩的功率和类型
- 功率等级。负载额定功率要覆盖桩的额定输出，并留出20%左右裕量。测7kW交流桩和测360kW直流大功率桩，是完全不同的两套设备。
- 电压范围。直流桩输出电压通常在200V-750V，新一代大功率桩到1000V，负载的电压量程必须够。
- 动态性能。模拟充电启动、停止、负载突变的瞬态，需要负载有够快的电流上升速率和切换时间。
- 通讯接口。RS232、RS485、以太网、CAN，决定负载和BMS模拟器、上位机能不能组成一套自动化测试系统。
4、老化测试：回馈式为什么是主流
充电桩出厂前要做满载老化——新桩在额定负载下连续跑几小时到几十小时，验证输出稳定性、保护功能和温升。这一步省不了，但能耗很大。
用传统阻性负载老化：电全变成热，发热量大、要配大风扇和空调，电费还高，满功率下电流精度也难保证。回馈式电子负载把90%以上的电能逆变成交流电送回电网，发热只有一小部分，电流精准，长时间满载跑也不心疼电费。对一天老化几十上百台桩的产线来说，省下的电费和散热投入很快就能覆盖设备差价。
5、吉事励的方案

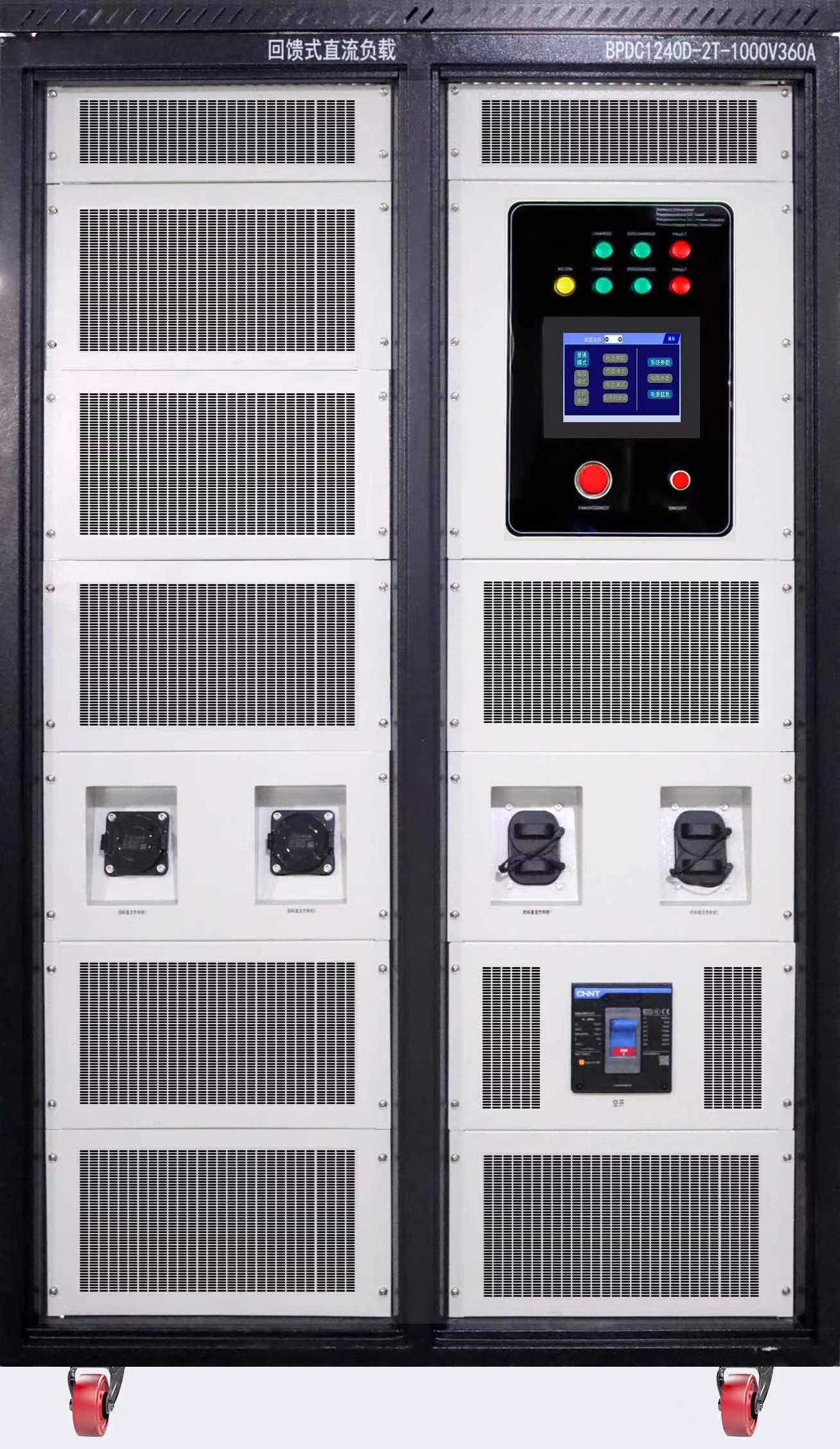

吉事励针对充电桩测试有三条产品线：一是充电桩测试负载（CPL-R系列），交/直流都覆盖，7kW-360kW，外置充电枪座，内置BMS模拟、协议一致性及故障模拟，适合研发和出厂检验；二是SYS5000系列交/直流充电桩自动测试系统，把回馈式电子负载、功率分析仪等整合成成套系统；三是BPDC1000系列回馈式直流电子负载，7kW-2000kW可选，适合大功率老化产线（负载系列、产品中心，或访问吉事励官网）。
电子负载测充电桩，本质就是让桩以为对面停了一辆“标准车”，然后看它表现如何。选型记住三点：功率够、电压够、能进自动化系统。这三点定了，方案基本就出来了。
