开关电源、直流电源出厂前都要过老化这一关：满载连续跑几小时到几十小时，把早期失效暴露在产线而不是客户现场。老化产线工位多、时间长、功率大，负载方案直接决定电费和散热成本。用回馈式电子负载替代电阻负载、耗能负载，把测试电能回馈电网而不是变成热量，正在成为产线降本的主流做法。这篇文章讲清楚：方案怎么想、架构怎么搭、负载怎么选。

01 产线老化，为什么负载方案是关键

老化的目的，是把处在“浴盆曲线”早期失效期的产品在出厂前筛掉，同时检验电源在满载、动态和高温工况下的稳定性。通信电源、适配器、充电器、LED电源、工业电源、PC电源等品类，产线通常几十个工位同时满载老化，一跑就是几小时到几十小时。

负载是老化系统的核心：传统电阻负载、耗能式电子负载把电能全部变成热量，电费全额消耗，测试间还要配大功率空调甚至水冷，制冷继续耗电；回馈式电子负载则把90%以上的电能逆变成交流电送回电网，发热只有耗能负载的十分之一左右。负载方案，基本决定了老化产线的能耗和成本结构。

02 搭方案前，先想清四个问题

• 测什么。被测电源的类型与规格：输出电压、电流、功率范围（例如-48V通信电源、5V/12V/24V适配器、高压工业电源），决定负载的电压电流档位。
• 多少工位。同时老化的数量与产线节拍，决定总功率和通道数。
• 什么工况。满载、动态跳载、短路/过载保护、恒流恒压（CC-CV）曲线，决定负载的模式与动态响应要求。
• 要不要自动化。上位机统一控制、老化参数记录、数据追溯与MES对接，决定负载的通讯接口与系统集成深度。

这四个问题想清楚，负载的功率、通道、模式和通讯配置也就定了。

03 三种常见架构怎么选

• 架构一：每工位独立回馈负载。每个老化工位配一台回馈式直流电子负载，通过CAN/RS485/以太网组网，上位机统一管理。灵活适配不同规格电源，工位独立启停、互不影响，适合规格较杂、经常换线的产线。
• 架构二：集中式大功率回馈负载。多台同规格电源的输出并联或切换接入一台大功率回馈负载，整体成本最优、占地小，适合大批量同型号产品老化。
• 架构三：老化柜/老化车集成。把多通道回馈负载模块、老化架、温控与上位机集成为一体式老化柜，产线紧凑、部署快，适合场地有限或需要移动工位的场景。

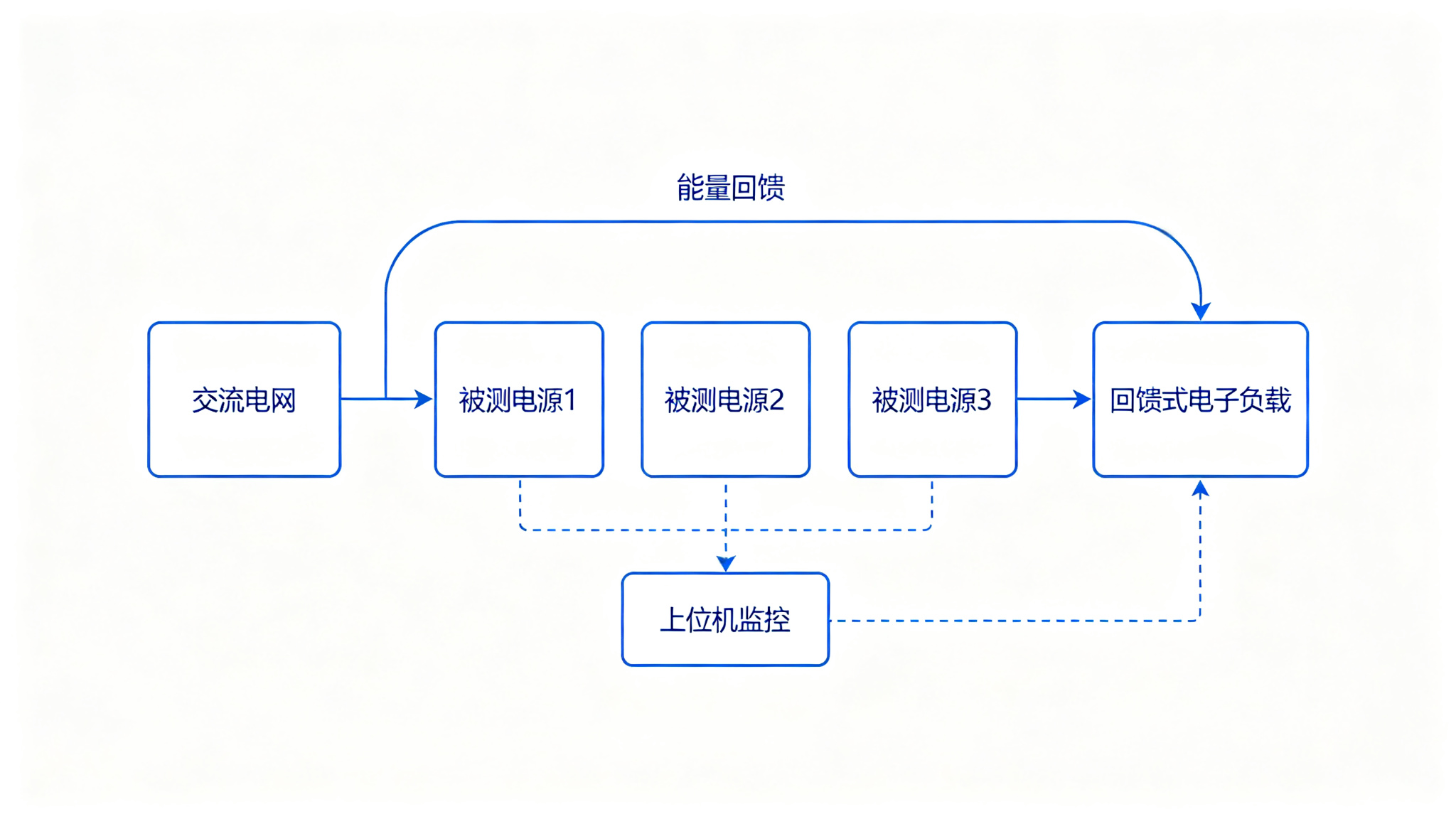

图1：产线老化回馈式负载方案架构示意图（示意图）

一句话选择逻辑：规格杂选一，批量大选二，场地紧选三；实际产线多为混合配置，例如主力型号用集中式，多品种订单用独立工位。

04 关键配置与选型要点

无论选哪种架构，以下几项配置要重点核对：

• 功率核算。按“单台满载功率×工位数×负载率”核算总功率（满载老化按100%计算），并预留20%～30%裕量，为更高功率产品留扩展空间。
• 电压电流范围。覆盖被测电源输出范围，尤其注意低压大电流型（5V/12V/24V/48V等）和高压型两类产品的差异。
• 回馈与并网质量。回馈效率90%以上，输入功率因数不低于99，并网谐波小于5%（吉事励回馈式负载可达3%以内），回馈不污染厂区电网。
• 动态响应。支持毫秒级动态拉载，能模拟负载突变，检验电源的瞬态响应与保护动作。
• 扩展性。模块化设计、支持并联扩容，单套系统功率可从几千瓦扩展到兆瓦级。
• 通讯与上位机。CAN、RS485、以太网接口，支持上位机统一管理、数据记录与追溯。
• 保护与安规。过压、过流、短路、过温保护与急停装置，保证连续满载运行安全。

三种架构的取舍，汇总如下：

05 吉事励的回馈式负载老化方案

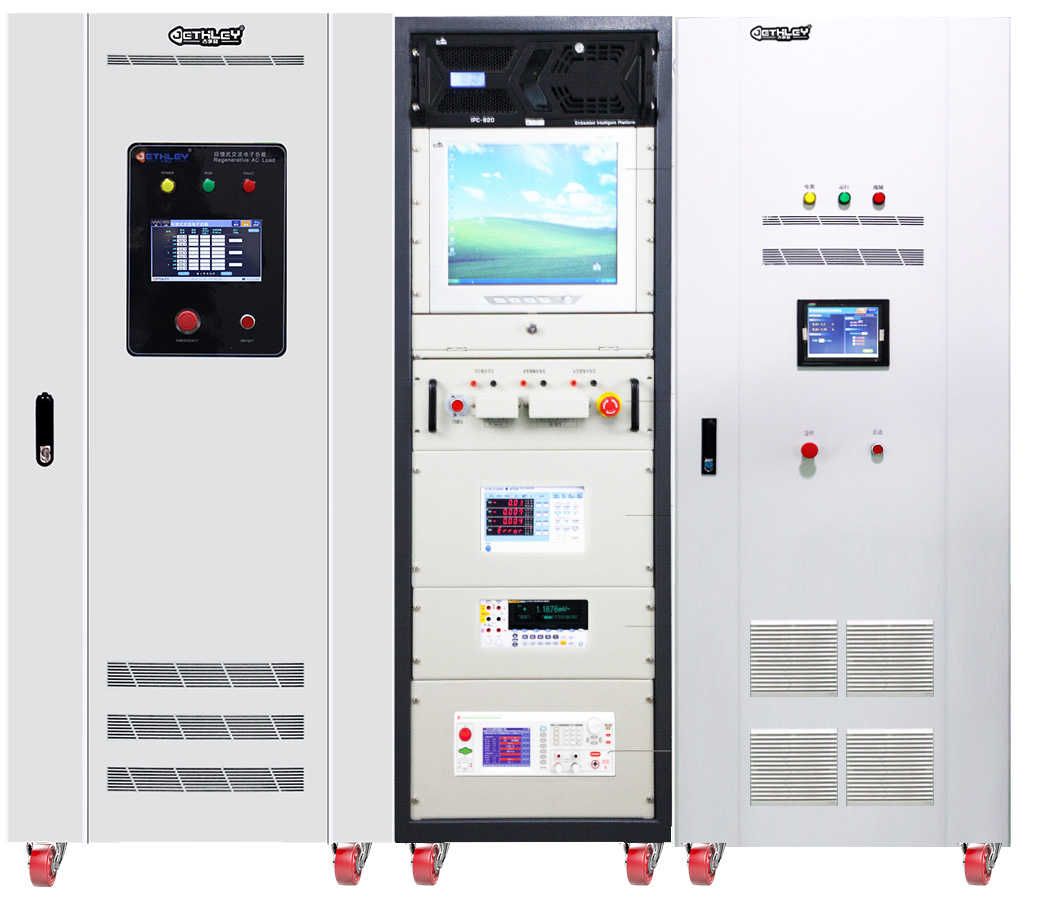

吉事励电子（苏州）有限公司专注电源与负载设备研发制造十余年，回馈式负载产品线覆盖回馈式直流电子负载、BPDC1000系列回馈式电子负载等，功率从7kW到2000kW可选，支持恒压、恒流、恒功率、恒阻多种模式，采用三相PFC回馈式设计，能量回馈电网、对电网污染小。

同时，吉事励具备从单台回馈负载到多工位老化系统的完整交付能力，可结合产线节拍、工位数与功率需求，提供独立工位、集中式或老化柜集成的定制方案（更多方案请访问吉事励官网）。

老化负载方案，表面上是配设备，实际是在算电费、散热、产能和扩展性的总账。回馈式电子负载把老化从“消耗电能”变成“循环电能”，投入几年内即可靠省下的电费收回，是开关电源产线值得优先考虑的方向。如有具体的产线规划和功率需求，欢迎与吉事励沟通出方案。
