测试一台电源，最麻烦的不是“加电压”，是“造负载”。一台设备在真实使用中会遇到什么：电机启动那一下的电流尖峰、电池快没电时的电压跌落、充电桩同时给多辆车充电时的功率波动。这些工况没法用几只电阻凑出来——电阻只会按欧姆定律被动地吃电流。电子负载能模拟这些工况，靠的不是力气大，而是它内部有一套不断采样、不断调整的控制系统。

01 模拟的本质：一只“会听话的电阻”

电阻负载的电流由电压决定，电子负载的电流由你设定。实现这一点靠两样东西：功率器件和闭环控制。功率器件（MOSFET、IGBT一类）相当于一只可调电阻；控制器实时采样输入电压和电流，跟设定目标比对，再调整功率器件的导通程度，让实际值一直追着目标值跑。你看到的现象就是：设恒流10A，输入电压怎么变，电流都咬在10A上。

这就是“模拟”二字的来源。电阻是死的，它不知道你要什么；电子负载是活的，它每一秒都在问自己“现在离目标还差多少”，然后动手修正。

02 四种基本工况，就是四套控制目标

恒流（CC）、恒压（CV）、恒阻（CR）、恒功率（CP）不是四个功能开关，而是四套不同的控制目标。模式一变，控制环路追逐的目标就变：

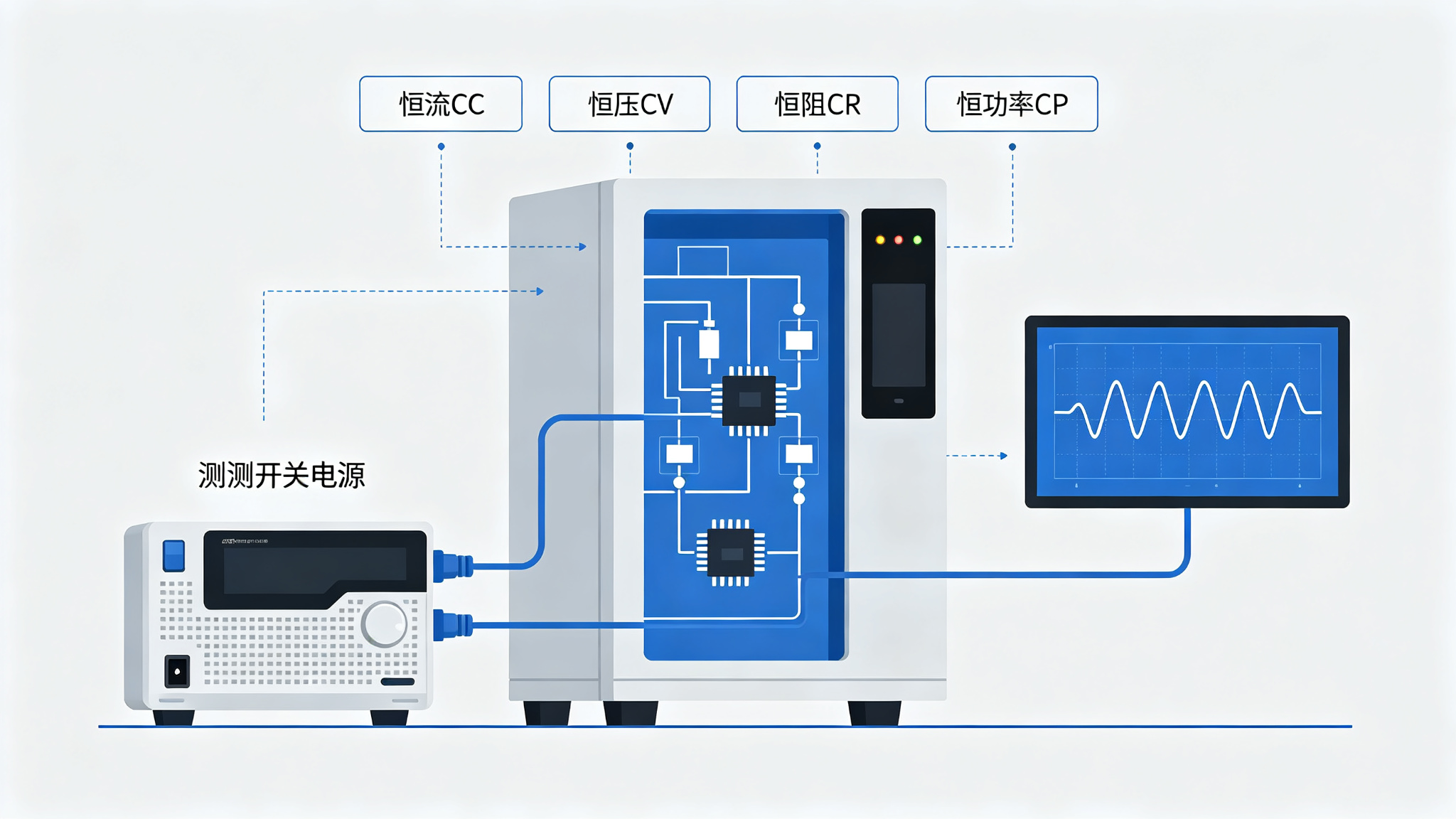

图1：被测电源接入电子负载，四种工作模式对应四套控制目标（示意图）

03 复杂工况：设定值可以随时间变化

真实负载很少是一条水平线。电机启动是短时大电流，通讯设备是脉冲式用电，电池老化测试要按设定曲线循环充放。要模拟这些，电子负载支持动态模式、序列编程、波形编辑——本质是把“设定值”从固定值变成一条随时间变化的曲线。

举个具体的：模拟电机启动。设一个短时大电流尖峰，再回到额定值，循环几次，看被测电源的电压跌落和恢复时间。这类测试在电阻负载上没法做，因为电阻的“设定值”焊死在阻值上，改一次要拆一次线。

04 模拟之外：能量往哪儿去

模拟工况的同时，电能必须处理掉。耗能式电子负载把电能全部变成热量，靠风扇和散热器排走；回馈式电子负载把90%以上的电能逆变成交流电送回电网，自身只损耗一小部分。

工况越重，这个选择越关键。大功率、长时间满载运行，耗能式不仅电费高，机房里散不出去的热量还要靠空调再花一笔钱。回馈式一次投入高一些，但产线老化这种整天满载的场景，省下来的电费通常很快就能把差价补回来。

05 选型：工况复杂程度决定机型

• 只要基本工况（CC/CV/CR/CP）：入门级可编程电子负载就够；
• 要模拟动态、脉冲、序列工况：看动态性能参数，上升速率和切换时间决定了模拟得像不像；
• 大功率、长时满载运行：优先考虑回馈式，能量回收更划算；
• 要进自动化产线：看通讯接口，RS232、RS485、以太网、CAN，决定负载能不能并入测试系统。

06 吉事励的方案

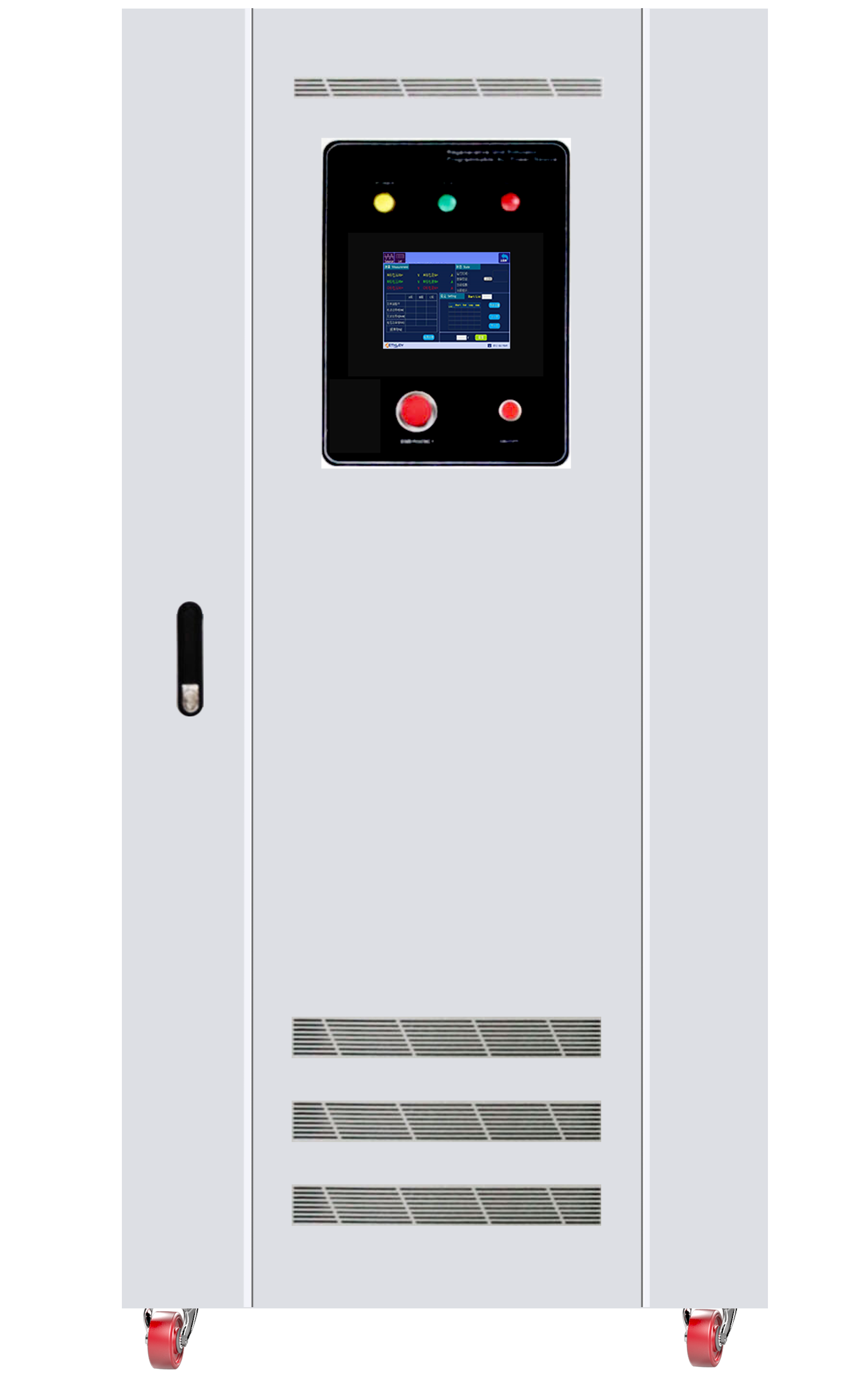

吉事励的产品线覆盖可编程直流负载、直流电子负载、回馈式直流电子负载、可编程交流负载等，从几十瓦的研发台架到兆瓦级产线老化都有对应方案。上面图里这套是BPDC1000D系列回馈式直流电子负载，适合大功率、长时、多工况的测试与老化场景；具体选型可按被测对象的功率、电压范围和工况复杂度来定（产品中心，或访问吉事励官网）。

电子负载能模拟各种工况，原理并不神秘：功率器件做“手”，控制环路做“脑”，设定值可以是常数，也可以是一条曲线。选型时想清楚两件事——你测的工况有多复杂、要跑多久——答案基本就清楚了。
