新能源汽车的交流充电离不开车载充电机（OBC）。OBC测试一跑就是几小时甚至上百小时，负载怎么选，直接决定测试的电费、散热、精度和产线效率。相比把电能白白变成热量的传统耗能负载，回馈式电子负载能把90%以上的测试电能逆变成交流电送回电网，正在成为OBC研发验证和产线老化的主流选择。这篇文章讲清楚三件事：OBC测试测什么、传统负载卡在哪里、回馈式电子负载凭什么成为优选。

01 OBC测试到底在测什么

OBC把充电桩的交流电变换成高压直流电，给动力电池充电，是电驱系统里功率密度高、工况复杂的核心部件。从研发验证到产线出厂，OBC需要经过大量带载测试，典型测试项包括：

• 输入特性：输入电压范围、输入电流谐波、功率因数；
• 输出特性：输出电压/电流精度、稳压/稳流精度、转换效率；
• 安全性能：绝缘电阻、介电强度（耐压）、接地连续性，以及过压、过流、短路、过热保护；
• 电磁兼容（EMC）：传导骚扰、辐射骚扰、谐波电流发射等；
• 耐久与老化：按GB/T 40432-2021《电动汽车用传导式车载充电机》的耐久性要求，常规老化可达1000小时、严苛老化2000小时，产线往往多工位连续满载运行。

相关标准还包括GB/T 18487.1、QC/T 1089-2021等。OBC测试的共性特点是：功率大（6.6kW、11kW、22kW为主流，更大功率产品不断出现）、时间长、还要模拟各种动态工况，这正是负载选型的出发点。

02 传统负载做OBC测试，卡在哪三道坎

• 电费黑洞。电阻负载、线性电子负载等传统耗能负载，把测试电能全部变成热量散掉。一台11kW的OBC满载老化一小时就是11度电，产线多工位连轴转，一年电费就是几十万元。
• 散热压力。电能全转热量，测试间必须配大功率空调甚至水冷系统，制冷本身继续耗电，还要占空间、增加投入。
• 灵活性差。电阻负载只能恒定拉载，无法模拟实车充电的恒流恒压（CC-CV）流程、动态跳载和回馈工况，测试覆盖度不足。

两类负载的关键差异，用一张表看得更清楚：

一句话总结：传统负载把测试变成“烧钱加散热”，回馈式负载把测试变成“能量循环”。

03 回馈式电子负载是怎么工作的

回馈式电子负载本质上是一台双向电力电子变换器。测试时，它先像普通负载一样吸收OBC输出的直流电能，再由内部逆变器（IGBT/SiC功率器件配合PWM/SVPWM控制）把直流电逆变成与电网同频、同相、同压的交流电，回馈到工厂电网，供车间其他设备循环使用。

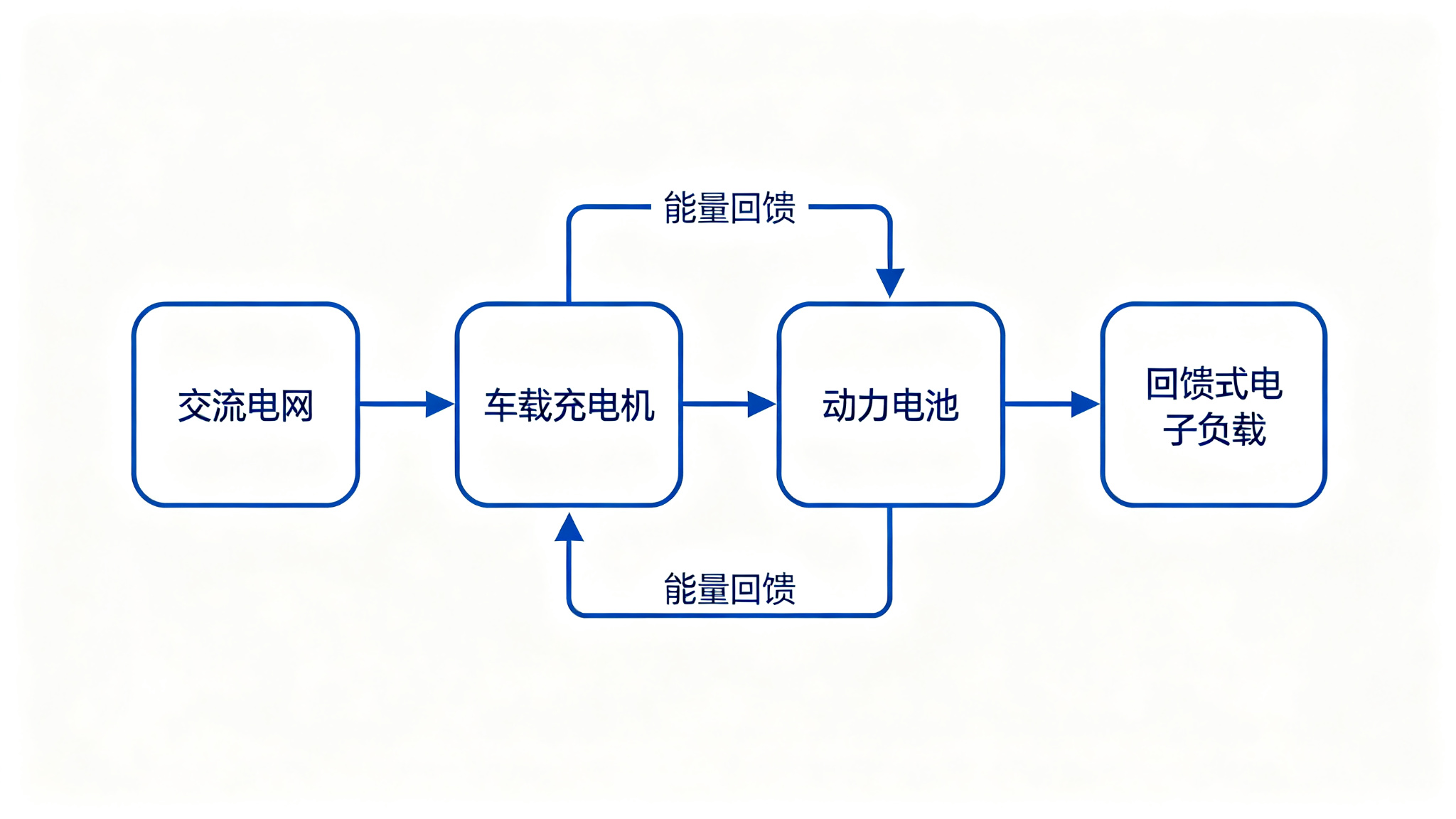

图1：OBC测试能量回馈原理示意图（示意图）

以吉事励回馈式直流电子负载为例，采用四象限SVPWM双向变换技术，输入功率因数达0.99以上、并网谐波低于3%、能量回馈效率高，对厂区电网污染小，支持CAN总线或PC远程控制。

04 OBC测试选回馈式电子负载的五大理由

理由一：省电费，回本快。能量回馈效率通常在90%以上，测试耗电大幅下降。按致茂电子（Chroma）公开测算：11kW OBC测试，用线性负载约消耗11000kWh，改用回馈式负载约消耗770kWh，单台设备可节能约10230kWh、减少约3.95吨碳排放。吉事励的测算结论是：大功率回馈式负载单台设备一年可节省电费60万元以上，约1～1.5年即可收回与耗能负载的采购差价，之后每年都是净节省（详见吉事励技术文章《回馈式直流负载和耗能式直流负载要怎么选》）。

理由二：低发热，省散热。回馈式负载自身损耗只有约5%～10%，发热量约为耗能负载的十分之一，产线空调与制冷投入大幅降低，测试环境也更稳定。

理由三：精度高，动态响应快。支持恒流（CC）、恒压（CV）、恒阻（CR）、恒功率（CP）四种拉载模式，可通过编程序列模拟实车CC-CV充电曲线、动态跳载和故障工况；动态响应可达毫秒级，能准确考核OBC的动态输出与保护动作。

理由四：电网友好。高功率因数、低谐波并网，回馈电能不污染厂区电网，不影响同线其他设备的供电质量，同时满足工厂对电能质量的要求。

理由五：智能化，可集成。标配CAN、RS485、以太网等接口，支持上位机统一控制、数据记录与追溯，可与多工位老化系统、自动化测试系统集成，实现7×24小时无人值守测试。

05 OBC测试负载选型要点

选型时建议重点核对以下五项：

• 功率等级：按OBC额定功率预留20%～50%裕量，并为更高功率产品预留扩展空间；
• 电压范围：覆盖200V～1000V，适配400V/800V高压平台；
• 拉载能力：支持CC/CV/CR/CP与动态编程，覆盖V2G等双向测试时可选四象限双向机型；
• 通讯与集成：CAN、RS485、以太网接口，支持多工位组网与上位机自动化；
• 标准兼容：测试方案兼容国标、欧标、美标要求。

06 吉事励的回馈式负载与OBC测试方案

吉事励电子（苏州）有限公司专注电源与负载设备研发制造十余年，产品覆盖回馈式直流电子负载、回馈式交流电子负载、可编程电源、充电桩测试负载，以及车载充电机OBC/DC-DC测试系统等，可为OBC研发验证、产线老化和出厂检测提供从单台负载到多工位自动化系统的完整方案。更多产品与方案请访问吉事励官网。

OBC测试负载选型，表面上是买一台设备，实际是在算电费、散热、精度和效率的总账。回馈式电子负载用能量回馈把测试从“消耗”变成“循环”，短期回本、长期省钱，是OBC测试值得优先考虑的方向。
