储能变流器（PCS）是储能电站与电网交互的枢纽设备，其涉网性能直接关系电网的安全稳定运行。在新型电力系统建设加速的背景下，储能电站并网前的涉网检测已成为型式试验、出厂检验和并网验收的硬性要求。那么，一台储能PCS要通过涉网检测，需要完成哪些并网试验？

　　一、涉网检测的依据：标准与规程

　　储能PCS涉网检测“考什么、怎么考”，主要由以下标准和技术规程确定：

　　GB/T 34120-2023《电化学储能系统储能变流器技术要求》：规定储能变流器的功能、性能与安全要求，2024年7月1日起实施；

　　GB/T 34133-2023《储能变流器检测技术规程》：给出储能变流器各项性能的检测方法与试验步骤；

　　GB/T 36547-2024《电化学储能电站接入电网技术规定》：明确储能电站接入电网的技术要求；

　　GB/T 36558《电力系统电化学储能系统通用技术条件》：覆盖储能系统通用技术条件；

　　电网公司并网管理规定与构网型储能评估导则（如T/CES 077-2025）。

　　值得注意的是，按现行规定，并入220kV及以上电网的储能电站若不具备低电压穿越、高电压穿越、电压控制或动态无功支撑能力，将被判定为重大事故隐患——涉网检测的重要性由此可见。

　　二、涉网检测的核心试验项目

　　结合上述标准与电网并网要求，储能PCS涉网检测通常覆盖以下七大类并网试验：

　　故障穿越试验（涉网检测的重中之重）

　　低电压穿越（LVRT）：模拟并网点电压跌落至20%、35%、50%、75%及零电压穿越等工况，要求PCS不脱网连续运行，并在跌落期间提供动态无功支撑；

　　高电压穿越（HVRT）：模拟并网点电压升高至110%~130%额定电压，要求PCS按穿越曲线耐受、不脱网；

　　电压不平衡与相角跳变耐受（按标准与电网要求考核）。

　　电网适应性试验

　　电压适应性：在额定电压85%~110%范围内连续稳定运行；

　　频率适应性：在49.5Hz~50.2Hz范围内连续运行，过频/欠频按定值动作；

　　三相不平衡适应性。

　　功率控制与调度响应试验

　　有功功率控制：定功率运行、AGC功率调节、一次调频响应速率与精度；

　　无功功率控制：AVC电压调节、动态无功支撑能力；

　　功率响应时间与充放电转换时间，考核PCS对调度指令的响应速度。

　　并离网与孤岛保护试验

　　并网/离网切换试验：并离网模式切换、离网稳定运行；

　　防孤岛保护试验：检测到孤岛后应在2秒内断开与电网的连接；

　　黑启动试验（构网型PCS）。

　　电能质量试验

　　谐波与间谐波、电压波动与闪变、三相不平衡度、直流分量、功率因数等，考核PCS并网的电能质量影响。

　　保护功能试验

　　过压/欠压、过频/欠频、过流、短路保护，以及绝缘电阻、极性反接等安全保护功能。

　　基础电气性能试验

　　充放电功率精度、转换效率、充放电转换时间等基础性能。

　　具体试验项目与判定指标，以订货合同约定的标准版本和电网公司并网要求为准。

　　三、试验平台怎么搭：涉网检测的关键设备

　　涉网检测的核心，是用测试设备“造一个可控的电网”，把故障工况完整复现出来。一套储能PCS涉网检测平台通常由以下设备构成：

　　回馈式电网模拟器：模拟电压跌落/升高、频率偏移、三相不平衡、谐波扰动等电网故障工况，是低电压穿越、高电压穿越试验的核心设备；

　　RLC防孤岛测试负载：按阻性、感性、容性负载组合调节谐振点，配合电网模拟器完成防孤岛保护测试；

　　电池模拟器/双向直流电源：模拟电池充放电特性，为PCS提供直流侧试验工况；

　　功率分析仪、示波器与电能质量分析仪：完成效率、谐波、暂态波形与电能质量测量；

　　自动化测试系统：按标准流程自动执行试验、记录数据并生成报告。

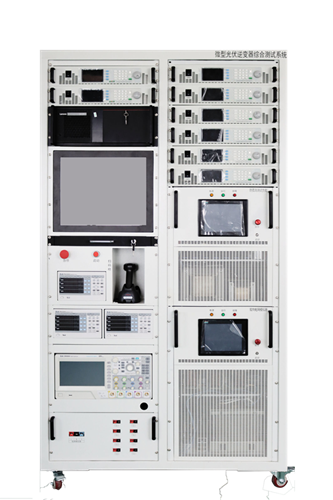

　　下图为吉事励微型光伏逆变器综合测试系统，机柜集成双向电网模拟器、防孤岛测试负载与多通道功率分析仪表，可用于逆变器/PCS的并网性能与防孤岛测试。

　　四、吉事励储能PCS涉网检测产品与方案

　　吉事励（JETHLEY）专注电源、负载与测试系统集成，可覆盖储能PCS从研发验证到并网验收的全流程涉网检测需求：

　　回馈式电网模拟器（PVS3000系列）：5kVA~2000kVA，可模拟电压扰动、频率扰动、三相不平衡与低电压（零穿越）穿越，配合孤岛试验，用于储能逆变器并网性能测试；

　　RLC防孤岛测试负载（ACL-RLC系列）：R、L、C功率自由组合，用于PCS带载能力与防孤岛测试；

　　双向直流电源/电池模拟器（BPDC系列）：模拟电池充放电特性，提供直流侧试验工况；

　　光伏储能逆变器自动测试系统（SYS3000系列）：覆盖逆变器/PCS从研发验证到产线出厂的自动化测试。

　　相关阅读：《储能PCS双向充放电性能测试方法介绍》

　　涉网检测是储能PCS进入电网的“通行证”。只有搞清试验项目、选对测试设备，才能高效完成并网认证。吉事励可根据不同功率等级与标准条款，为储能PCS厂商、检测机构提供定制化涉网检测方案，欢迎联系咨询。
