在光伏电站、储能电站和充电桩大规模并网的今天，并网设备的性能直接关系到电网安全与发电收益。一台光伏逆变器，既要“追得准”太阳——高效捕捉组件最大功率点；又要“稳得住”电网——在电压跌落、频率波动等故障工况下保持并网运行。然而，真实电网的故障无法人为制造，真实光伏阵列的输出又受天气摆布，测试结果难以复现。电网模拟器与光伏模拟器，正是为此而生的实验室“替身”：一个模拟电网，一个模拟太阳。它们分别用来测什么？本文一文讲透。

　　一、电网模拟器：把“电网”搬进实验室

　　什么是电网模拟器。电网模拟器是一种可编程交流电源，能够按测试需要输出不同电压、频率、相位和波形的交流电，模拟正常电网及各类电网扰动。与普通变频电源不同，回馈式电网模拟器采用纯数字化PWM整流与SPWM高频脉宽调制技术，支持全能量回馈——被测设备回馈的能量可直接送回电网，既降低测试能耗，又减少对电网的污染，尤其适合大功率并网设备的长期满载测试。

　　电网模拟器主要用来测什么？主要包括以下五类测试：

　　电压与频率扰动适应性测试。电网“生病”最常见的表现是电压跌落、骤升和频率偏移。电网模拟器可精确设定过压/欠压、过频/欠频、电压暂降/暂升、短时中断等工况，验证并网设备在电网异常时能否正常运行或可靠保护。

　　三相不平衡与相位变化测试。三相输出独立可调、相位角可动态变化（0～359°）的电网模拟器，可模拟单相、两相跌落及三相不平衡等不对称故障，考核并网设备在不平衡电网下的运行能力与温升表现。

　　低电压穿越与高电压穿越测试。这是光伏逆变器、储能变流器最关键的并网性能指标之一。按照GB/T 37408-2019《光伏发电并网逆变器技术要求》、GB/T 19964-2024《光伏发电站接入电力系统技术规定》等标准，并网点电压跌落（最低可至0）或升高时，设备须在规定的深度和时间范围内不脱网连续运行，并提供动态无功支撑。电网模拟器以毫秒级响应精确复现穿越曲线，支撑研发验证与型式试验。

　　防孤岛保护测试。电网失压后，并网设备若继续向局部线路供电即形成“孤岛”，严重威胁检修人员与设备安全。防孤岛测试通常由电网模拟器配合RLC防孤岛测试负载，模拟电网断电瞬间的谐振条件，验证设备能否在标准（如IEC 62116《光伏并网系统用逆变器防孤岛测试方法》）规定时间内检测到孤岛并停止输出。

　　谐波叠加与电能质量抗扰度测试。电网模拟器可编辑2～49次谐波与间谐波，用于IEC 61000-4-11、IEC 61000-4-13、IEC 61000-4-14、IEC 61000-4-27、IEC 61000-4-28等抗扰度试验，以及GB/T 14549-1993《电能质量 公用电网谐波》、GB/T 24337-2009《电能质量 公用电网间谐波》等电能质量测试，考核设备在“脏电网”环境下的适应能力。

　　一句话总结：电网模拟器主要用来测并网设备“接入电网后是否安全、是否合规、是否稳定”。被测对象包括光伏逆变器、储能变流器（PCS）、充电桩与车载充电机、微电网设备、UPS等一切并网/并机设备。

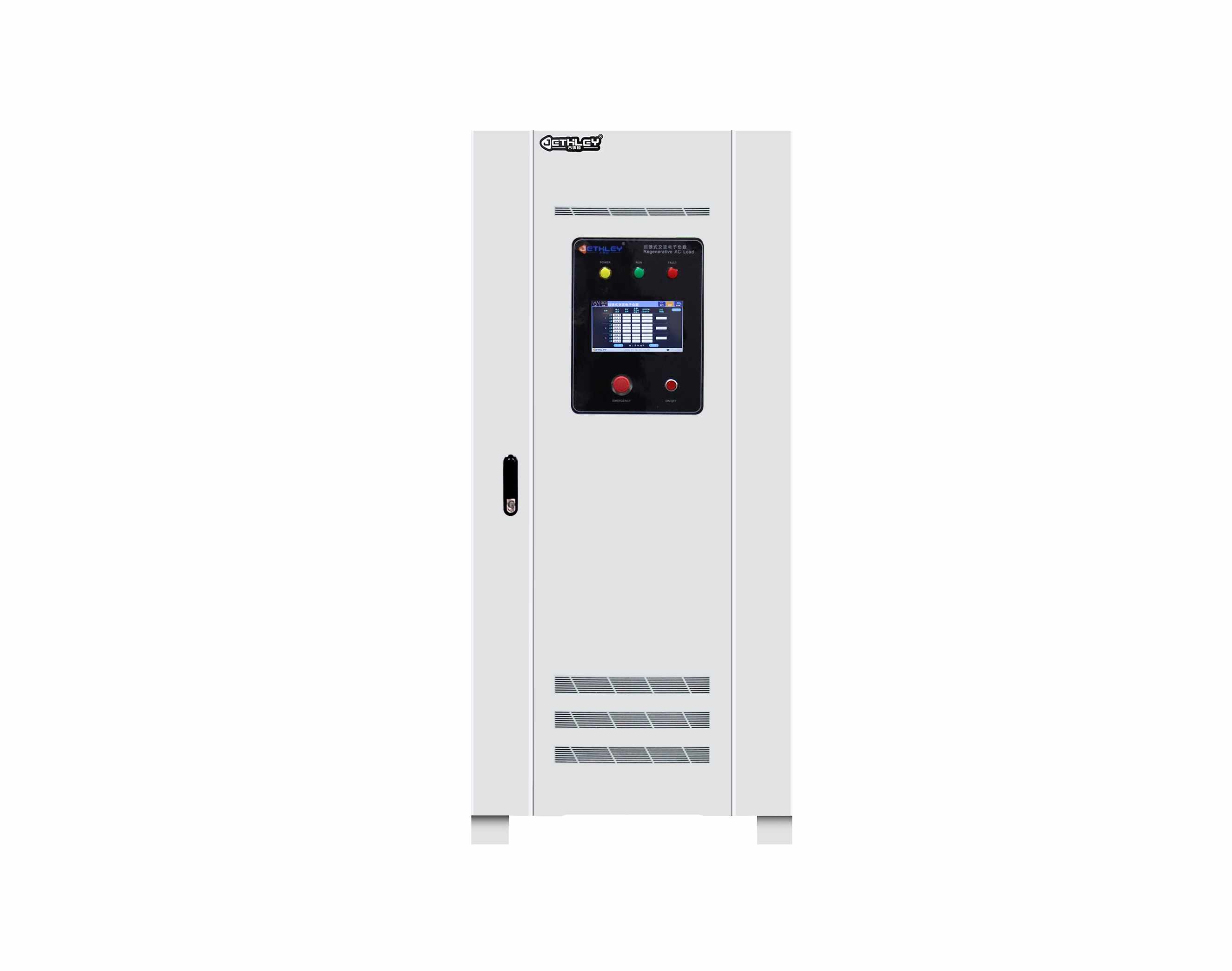

　　图1  回馈式电网模拟器（可编程交流仿真源）

　　二、光伏模拟器：把“太阳”搬进实验室

　　什么是光伏模拟器。光伏模拟器（又称太阳能电池阵列模拟器）是模拟光伏电池板输出特性的直流电源。它用可编程的I-V/P-V曲线替代真实光伏阵列，通过设定开路电压、短路电流、最大功率点与填充因子（Fill Factor）等参数，复现不同电池类型、不同环境下的发电输出。以太阳能电池阵列模拟器为例，其功率可覆盖600W～1500kW，符合EN 50530、Sandia、CGC/GF004等标准要求，广泛应用于光伏逆变器研发测试与微网系统集成。

　　光伏模拟器主要用来测什么？主要包括以下测试：

　　不同光照与温度下的I-V曲线模拟。标准测试条件（STC）为辐照度1000W/m²、电池温度25℃，但实际运行中辐照与温度时刻变化。光伏模拟器可输出任意辐照度、温度组合下的I-V曲线，模拟从清晨到正午、从晴天到阴天的完整发电过程。

　　遮挡与阴影下的I-V曲线模拟。云层遮挡、组件局部阴影、灰尘堆积都会使I-V曲线出现畸变甚至多峰。光伏模拟器支持自定义曲线编辑与批量存储，可在实验室复现复杂遮挡场景，考核逆变器在多峰曲线下的寻优能力。

　　多种电池类型的输出特性模拟。单晶硅、多晶硅、薄膜电池的填充因子各不相同，光伏模拟器通过设定填充因子即可切换模拟不同电池类型，满足不同项目组件的匹配测试需求。

　　静态MPPT效率测试。最大功率点跟踪（MPPT）效率是衡量逆变器“追光”能力的核心指标。依据EN 50530《并网光伏逆变器总效率》、IEC 62891:2020《并网光伏逆变器最大功率点跟踪效率》等标准，在稳态I-V曲线上测试静态MPPT效率，可直观对比不同机型与方案的性能差异。

　　动态MPPT追踪测试。辐照突变、云影掠过等动态场景下，逆变器能否快速、准确地重新锁定最大功率点，直接关系发电量。光伏模拟器可输出动态I-V序列，测试逆变器在环境骤变下的追踪速度与追踪精度。

　　多通道MPPT输入测试。组串式逆变器通常具备多路MPPT输入，通过多台光伏模拟器并机，可模拟不同组串的差异化工况，验证各路MPPT独立追踪与整机协同能力。

　　一句话总结：光伏模拟器主要用来测光伏逆变器“能否高效、准确地捕捉每一份阳光”，被测对象集中在逆变器直流侧，也广泛用于微电网系统集成与光伏电站方案验证。

　　三、一张表看懂：三大模拟器如何分工

　　表1  电网模拟器、光伏模拟器与电池模拟器测试分工对比

　　对比项电网模拟器光伏模拟器电池模拟器

　　模拟对象电网（交流侧）光伏组件（直流侧）动力电池/储能电池

　　输出特性可编程交流电压、频率、相位、谐波可编程直流I-V/P-V曲线可编程直流充放电特性（SOC、内阻）

　　核心测试并网性能、故障穿越（LVRT/HVRT）、防孤岛、电能质量抗扰静态/动态MPPT效率、I-V曲线追踪充放电特性、SOC模拟、内阻变化、能量回馈

　　依据标准GB/T 37408-2019、GB/T 19964-2024、IEC 62116、IEC 61000-4系列EN 50530、IEC 62891:2020、CGC/GF004、Sandia电池类测试规范

　　典型被测对象光伏逆变器、储能变流器、充电桩、微电网设备光伏逆变器（直流侧）电机电控、动力电池、充电桩、储能系统

　　从表中可以看出，电网模拟器管“交流侧”，光伏模拟器管“直流侧”：一个验证并网合规，一个验证发电效率，恰似一枚硬币的两面，共同覆盖新能源发电设备从“发得出”到“并得上”的完整链条。

　　四、结语：三大模拟器，构成新能源测试闭环

　　如果再加上电池模拟器——用可编程的充放电特性模拟动力电池与储能电池——电网模拟器、光伏模拟器、电池模拟器便构成了新能源测试的完整闭环：电网模拟器验证“并得上、稳得住”，光伏模拟器验证“发得出、追得准”，电池模拟器验证“充得进、放得出”。
