吉事励储能PCS双向充放电性能测试方法介绍
储能 PCS和光伏逆变器最大的区别,就是它能双向跑 —— 充电时把电网的交流电整成直流给电池,放电时把电池的直流逆成交流送回电网。这意味着做性能测试的时候,不能只测一个方向,充放电两边都得跑,而且还要看切换过程顺不顺。

储能 PCS和光伏逆变器最大的区别,就是它能双向跑 —— 充电时把电网的交流电整成直流给电池,放电时把电池的直流逆成交流送回电网。这意味着做性能测试的时候,不能只测一个方向,充放电两边都得跑,而且还要看切换过程顺不顺。

很多工程师第一次做 PCS 测试,容易把它当成单向逆变器来测,结果漏了充电侧的效率、充放电切换的响应时间这些关键项。这篇文章把双向充放电性能测试的具体方法拆开来讲,从平台搭建到每个项目的测试步骤,再到容易踩的坑,尽量说透。

一、测试平台怎么搭

做PCS双向充放电测试,核心是两套设备闭环:

直流侧用双向电池模拟器,替代真实电池包。它既能当电源向外输出(模拟放电),又能当负载吸收电能(模拟充电),还可以内置磷酸铁锂、三元锂的电池模型,模拟不同 SOC、内阻和温度下的特性。用模拟器而不是真电池,一是安全,不用担心里程循环后电池衰减甚至热失控;二是可控,SOC 想设多少设多少,不用真的等电池充到那个状态。

交流侧用回馈式电网模拟器,模拟电网。放电时它吸收 PCS 输出的交流电并回馈电网,充电时它向 PCS 提供交流电。两套设备由同一套上位机软件联动控制,能量在内部循环,回馈效率通常能到 90% 以上,长期跑老化也不心疼电费。

相关阅读:吉事励电网模拟器和电池模拟器如何搭配测试储能 PCS?

相关产品:BPDC1000F 系列双向可编程直流电源多功能双向直流电源

测量仪器方面,功率分析仪是必备的,直流侧和交流侧各接一组,同时采样才能算效率。如果要测动态响应,还需要示波器或高速数据采集卡,记录功率阶跃的波形。

二、充电模式测试(AC→DC)

充电模式下,PCS 工作在整流状态,把电网的交流电转换成直流电给电池充电。这部分测试很多人会忽略,但充电效率直接影响储能电站的 "充电度"—— 同样一度电上网,充进电池里还剩多少,全看这一段的损耗。

1、恒流充电测试

设定电池模拟器工作在恒压模式(模拟电池端电压),给 PCS 下发恒流充电指令,逐步增大充电电流,从 10% 额定电流一直加到 100%,必要时加到 120% 过载点。每个电流点稳定后记录:

  • 交流侧输入功率、功率因数、谐波
  • 直流侧输出电压、电流
  • 充电效率 = 直流输出功率 / 交流输入功率
  • PCS 内部关键器件温升

重点看低电流段的效率。很多 PCS 满载效率很漂亮,但 10%、20% 轻载时效率掉得厉害,而实际运行中 PCS 经常工作在中低功率段,这部分效率对电站收益影响很大。

2、恒压充电测试

模拟电池接近满电时的恒压充电阶段。设定电池模拟器电压缓慢上升,PCS 从恒流模式自动切换到恒压模式,观察切换过程是否平滑,充电电流是否按预期逐渐减小。有些 PCS 在恒流转恒压的临界点会出现电流震荡,这个问题在稳态测试里不容易发现,要靠动态过程捕捉。

3、恒功率充电测试

给 PCS 下发固定充电功率指令,在电池模拟器电压变化的情况下(模拟 SOC 从低到高),看 PCS 能否维持恒定功率输入。功率控制精度一般要求 ±2% 以内。这个项目直接关系到 EMS 下发充电指令后,PCS 能不能准确执行。

4、多阶段充电策略验证

实际储能系统中,BMS 会根据 SOC 状态下发不同的充电策略:低 SOC 时大电流恒流充,高 SOC 时转恒压,接近满电时涓流补电。测试时用电池模拟器模拟 SOC 从 10% 到 100% 的全过程,验证 PCS 能否正确响应 BMS 的充电限制指令,在各阶段之间平滑切换,不出现功率突变或通讯中断。

三、放电模式测试(DC→AC)

放电模式是 PCS 的 "本职工作",测试项目相对成熟,但也有几个容易出问题的地方。

1、稳态放电效率测试

这是最基础也最重要的项目。标准做法是在 10%、25%、50%、75%、100% 五个负载点分别测量放电效率,绘制效率曲线。如果是三电平拓扑的大机型,建议增加 5% 轻载点,因为三电平在极轻载时的效率特性和两电平不一样。

每个负载点至少稳定运行 5 分钟后再读数,避免瞬态数据干扰。功率分析仪的积分时间设长一些(比如 10 秒以上),可以减小开关纹波带来的测量波动。

行业里常说的 "欧洲效率" 是加权平均效率,权重分别是:5% 负载 3%、10% 负载 6%、20% 负载 13%、50% 负载 30%、100% 负载 38%(不同标准权重略有差异)。这个指标比单点满载效率更能反映实际运行水平,现在招标里基本都要求报加权效率。

2、有功 / 无功功率调节测试

PCS 放电时不只是送有功,还要能根据电网调度调节无功。测试方法是:固定有功功率(比如 50% 额定),逐步调节无功功率从额定感性到额定容性(通常功率因数 0.95 超前到 0.95 滞后),记录各点的有功精度、无功精度和电流谐波。

要注意的是,无功调节会影响有功输出能力。当 PCS 输出较大无功时,视在功率增大,有功可能需要降额。测试时要验证 PCS 的降额逻辑是否正确,有没有出现过流保护误动作。

3、不同 SOC 下的放电稳定性

用电池模拟器设置不同的 SOC 点(比如 10%、30%、50%、80%、95%),在每个 SOC 下做满功率放电测试,看 PCS 的输出电压、频率、谐波是否稳定。电池 SOC 低的时候端电压低,PCS 需要更大的输入电流来维持输出功率,这时候直流侧的纹波和损耗都会增大,是考验 PCS 设计的关键点。

很多厂家只在 SOC 50% 附近测效率,这是不够的。实际运行中电池 SOC 从 10% 到 90% 都可能用到,全 SOC 区间的性能都要覆盖。

四、充放电切换测试

这是 PCS 特有的测试项目,单向逆变器不需要做,但对储能 PCS 来说很关键。

1、功率反转响应时间

PCS 从满功率充电(AC→DC)突然切换到满功率放电(DC→AC),或者反过来,测量从指令下发到实际功率达到目标值 90% 的时间。标准要求一般不超过 100ms,高端机型可以做到 20ms 以内。

测试时用示波器或高速采集卡同时记录指令信号和实际功率波形,不光看响应时间,还要看切换过程中有没有过冲。过冲太大可能触发过流保护,反而导致切换失败。

2、零功率穿越

功率从正向(放电)经过零点平滑过渡到反向(充电),观察在零点附近是否存在电流断续、功率震荡或控制失稳。有些 PCS 的控制算法在过零点附近有死区,表现为功率指令在零附近变化时实际输出不跟随,这个问题在调频应用中特别致命 —— 调频要求功率快速双向调节,零点死区会导致调节精度严重下降。

3、并离网切换中的充放电状态处理

如果 PCS 支持离网运行,还要测试并网转离网、离网转并网时,充放电状态的切换逻辑是否正确。比如并网状态下 PCS 在充电,突然电网掉电切换到离网模式,PCS 应该立即停止充电并转为离网逆变供电,这个过程中负载不能断电。切换时间要求通常在 20ms 以内(无缝切换)或 100ms 以内(快速切换),具体看产品定位。

五、动态性能测试

1、功率阶跃响应

给 PCS 下发一个阶跃功率指令,比如从 20% 额定功率突然跳到 100%,或者从 100% 降到 20%,记录响应曲线。考核三个指标:

  • 上升时间:从指令下发到达到目标值 90% 的时间
  • 超调量:峰值超过目标值的百分比,一般要求≤5%
  • 调节时间:从指令下发到进入目标值 ±2% 误差带的时间

充放电两个方向都要测,而且要在不同 SOC 下重复。电池端电压低的时候,直流侧电流大,控制环路的增益和带宽会变化,响应特性可能和高 SOC 时不一样。

2、功率斜坡响应

功率按一定斜率线性变化(比如 10% 额定功率 / 秒),验证 PCS 能否准确跟踪斜坡指令。这个项目模拟 AGC 调度中的缓慢功率调节,考核的是稳态跟踪精度而不是快速响应。

3、电网扰动下的充放电稳定性

在 PCS 充放电运行过程中,用电网模拟器注入电压波动(±10%)、频率波动(±0.5Hz)或谐波扰动,观察 PCS 的输出功率是否稳定,有没有出现功率波动或保护误动作。这个项目验证的是 PCS 在真实电网环境下的鲁棒性,实验室里干净电网测出来的数据到了现场可能不一样,这一项不能省。

相关阅读:什么是电网模拟器?其原理和特点介绍

六、测试中容易踩的几个坑

做了这么多 PCS 测试,有几个问题反复出现,提前提醒一下:

功率分析仪的接线和校准。 效率测试对测量精度要求很高,功率分析仪本身要在有效期内,电压电流探头的相位校准不能忽略。尤其是大功率测试时,电流传感器的相位误差对效率计算影响很大 ——0.1 度的相位误差,在功率因数 0.99 时就能导致效率读数偏差 0.1% 以上,而 PCS 效率本身就在 97%-98% 区间,0.1% 的误差已经不能忽略了。

电池模拟器的内阻设置。 很多人测的时候把电池模拟器内阻设为 0,这和真实电池差距很大。真实磷酸铁锂电池的内阻在毫欧级,大电流充放电时端电压会有明显压降,PCS 的 MPPT / 控制环路是基于实际端电压工作的。内阻设为 0 测出来的效率和响应特性,到了真实电池上可能对不上。建议按实际电池的内阻参数设置,至少在几个典型 SOC 点上测一遍。

温度稳定后再读数。 PCS 的效率和温升强相关,冷机刚启动时效率偏低,运行半小时温度稳定后效率会上升 1-2 个百分点。做效率测试前一定要让 PCS 预热到热稳定状态,否则数据没有可比性。

回馈式设备的谐波干扰。 电网模拟器和电池模拟器都是电力电子设备,工作时会向电网注入谐波。如果两台设备的回馈电流叠加,可能导致测试环境的电网谐波超标,反过来影响 PCS 的电能质量测试结果。有条件的话,测试系统的进线要加隔离变压器或有源滤波,或者在测试电能质量项目时临时切换到纯电网供电。

相关阅读:吉事励储能 PCS 变流器需要做哪些测试项目?

七、标准依据

双向充放电性能测试主要依据以下标准:

  • GB/T 34120-2023《电化学储能系统储能变流器技术规范》—— 规定了 PCS 的效率、功率控制、响应时间等技术要求
  • GB/T 34133-2023《储能变流器检测技术规程》—— 规定了具体的测试方法和判定准则
  • GB/T 36547-2024《电化学储能系统接入电网技术规定》—— 涉网性能要求
  • GB/T 36548-2024《电化学储能系统接入电网测试规程》——2024 年更新版,新增了一次调频、惯量响应等测试
  • IEC 62933系列 —— 国际电工委员会的储能标准

做测试前一定要核对标准版本,GB/T 34133 已经从 2017 版更新到 2023 版,部分测试方法和限值有变化,别用旧标准测完了发现并网验收对不上。

写在最后

储能 PCS 的双向充放电性能测试,说复杂也复杂 —— 充放电两个方向、稳态动态两类工况、全 SOC 全功率区间覆盖,测试点加起来上百个。说简单也简单 —— 核心就是三件事:效率够不够高、响应够不够快、切换够不够稳。把这三件事测扎实了,PCS 的基本性能就有保障。

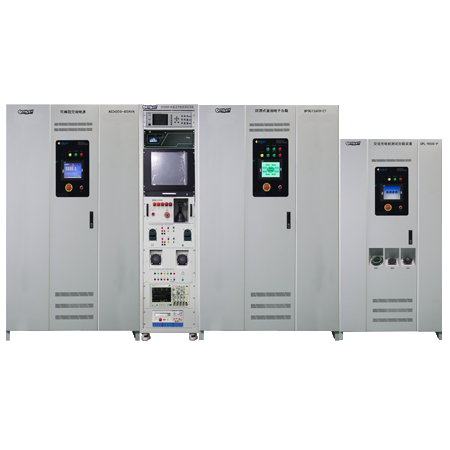

吉事励在储能 PCS 测试领域有完整的产品矩阵,从 BPDC 系列双向直流电源 / 电池模拟器,到回馈式电网模拟器,再到 SYS3000 系列自动化测试系统,能够覆盖从研发验证到产线出厂的全流程测试需求。如果需要针对具体功率等级和标准条款做测试方案,可以进一步交流。
