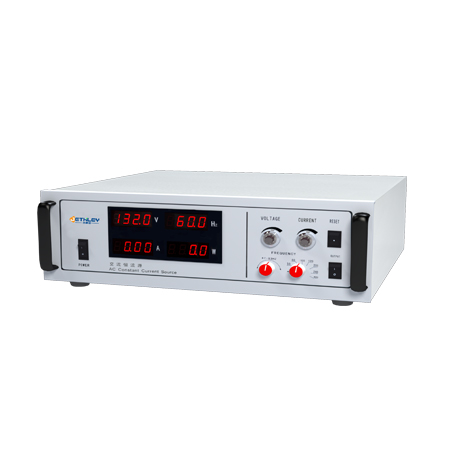

交流恒流源
CCS1000 Series
产品描述

采用SPWM高频脉宽调制方式,可调制输出电流及频率,响应速度快,恒流精度高、能长期稳定工作;并且能够克服由于电网电压波动、回路电阻变化、产品内阻变化所引起的电流变化,不受人为因素的影响;主要用于特定产品电流热效应测试和应用的场所,如断路器、熔断器、热继电器、磁力启动器等保护性开关及各类变压器等需要设定额定电流、动作电流、短路电流等热效应进行测试的场合;低压电器制造企业、电器检测机构、电器科研单位、高校实训基地;塑壳断路器特性测试与校验设备、小型断路器瞬动特性测试与校验设备、精益生产检测线。

咨询客服价格
产品型录
产品视频
相关文章
用户手册
产品介绍




■可恒流,恒流调节范围:0-最大值连续调节;
■可恒压,恒压调节范围:0-最大值连续调节;

■恒定电流、恒定电压使用时, 可自动交叉变换,维持控制与保护兼顾特性;
■提供均方根电压,均方根电流,有功功率,频率,功率因素等测量;
■纯净电源输出品质: 提供纯净可靠的正弦波(Sine Wave)输出。不但是研发和实验室的最佳源,EMI/EMC等安规测试的标准电源;
■稳定性优:输出负载电压≤±1%,输出频率≤±0.02%。其输出频率是由石英晶体振荡器产生,拥有非常稳定、精确的频率输出;
■高效率IGBT模组:省电、省能源、省钱。采用绝缘栅极晶体管(IGBT)模组,能推动大功率输出,提升品质稳定度,减少电力损耗及干扰;
■直接选择输出频率档: 50Hz、60Hz(100HZ、120HZ、200HZ、240HZ、400Hz选配)可以供变压器,线圈等作层间耐压测试;
■暂态反应速度快:对100%的除载/加载,输出负载稳压率(反应时间内),可立即稳定在±1%(线性负载);
■过载能力强: 容许100%满载,长时间使用;当瞬间负载容量超过3倍的额定电流时, 本电源可以承受,并且不会造成电压压降;
■多项安全保护功能:
具过电压、过电流、过高温、短路保护,告警装置。遇异常状况时,本机的电子电路会自动感应并立即切断输出,同时发出警鸣,通知使用者做紧急状况处理。
■适合各项负载:不论是阻性、容性、感性或非线性负载都可以使用;
■测量精度高,适用电流正弦半波及其类似的带直流分量的各种波形的测试。









型号Mode CCS1000 CCS1001 CCS1002 CCS1003 CCS1005 CCS1010 CCS1010S CCS1015S CCS1030S
容量Power 500 VA 1 KVA 2 KVA 3 KVA 5 KVA 10 KVA 10 KVA 15 KVA 30 KVA
制作方式Working SPWM( 正弦脉宽调制 )
输入INPUT 相数Phase 1φ2W+PE 单相两线+地线 3φ4W+PE 三相四线+地线
电压Voltage 220 V±10 % 380V±15%
频率Frequency 47 Hz – 63 Hz
输出OUTPUT 相数Phase 1φ2W+PE 单相两线+地线 3φ4W+PE 三相四线+地线
频率Frequency 47 – 63 Hz可调 (固定档50Hz、60Hz、100HZ、120HZ、200HZ、240HZ、400Hz)
电压Voltage 电流Current    (2000A-20000A可根据用户要求定制)
10VAC 0-50A 0-100A 0-200A 0-300A 0-500A 0-1000A 0-334A 0-500A 0-1000A
30VAC 0-17A 0-34A 0-68A 0-102A 0-170A 0-340A 0-110A 0-170A 0-340A
100VAC 0-5A 0-10A 0-20A 0-30A 0-50A 0-100A 0-34A 0-50A 0-100A
300VAC 0-1.7A 0-3.4A 0-6.8A 0-10.2A 0-17A 0-34A 0-11A 0-17A 0-34A
LED显示Display 电压Vrms、电流Arms、频率Fre 、功率Wattage
电源调整率 Linear Regulation 0 . 1 %
负载调整率Load Regulation 1 %
波形失真度 Harmonic THD 2%(纯阻性负载)
频率稳定度Frequency Regulation 0 . 01 %
电压解析度Voltage Resolution 0 . 1 V
频率解析度Frequency Resolution 0 . 01 Hz
电流解析度Current Resolution 输出 Io< 10 A:分辨率0 . 001 A;    输出 100> Io≥ 10 A:分辨率0 . 01 A; 输出1000 A>Io≥100 A:分辨率0 . 1 A; 输出Io≥1000 A:分辨率1 A;
测量精确度 电压Voltage 0 . 3 % FS+ 5 dgt
电流Current 0 . 3 % FS+ 5 dgt
功率Wattage 0 . 4 % FS+ 5 dgt
频率Frequency 0 . 01 % FS+ 5 dgt
设定精确度 电压Voltage 1 % FS
频率Current 0 . 1 % FS
限流设定I-LIM Set O-Max Current
保护Protection 过流Over Current 过温 Over Temp 过载Over Load 短路Short Circuit
冷却方式Cooling 风扇强制冷却
重量( Kg) 15 20 30 35 50 80 80 120 300
体积W×H×D( mm) 430×133×370 430×178×460 430×430

×450

430×765

×550

430×765×550 610×1030

×1050

运行环境Environment -10~45℃(室外-20℃ – 50℃需定制)    10-90%RH
