做电源测试的人都有这个体会：大功率老化测试一开，车间里跟烤箱似的，电阻负载烫得能煎鸡蛋，空调开到最大也压不住温度，月底电费单一出来心更疼。

　　传统电子负载的逻辑很简单 —— 被测设备输出多少电，我就用电阻把它变成热能耗掉。这在小功率、短时间测试里没问题，但放到量产老化线上，一天跑十几个小时、几百千瓦的功率，电能全部变成热量浪费掉，这个账就不能不算了。

　　回馈式电子负载就是来解决这个问题的。它不把电能烧掉，而是把它 "还" 给电网。这篇文章把回馈的原理讲透，再算一笔节能的账，看看这东西到底能省多少钱。

　　一、传统负载的问题：电都去哪了

　　先说传统耗能式负载是怎么工作的。被测设备（比如充电桩、电池、电源模块）输出电能，负载通过功率电阻或功率管把电能转化为热能，再通过风扇或水冷把热量散出去。

　　这个过程有三个绕不开的问题：

　　电能 100% 浪费。 输入多少电，就变成多少热，一度电都回不来。一台 300kW 的负载满载跑一天，就是 7200 度电，全部变成热量排到空气里。

　　散热压力大。 大功率负载持续发热，车间温度会明显升高，夏天尤其明显。为了保证设备和被测产品的工作温度，必须配大功率空调或通风系统，这又是一笔电费。

　　运行时间受限。 耗能式负载长时间满载运行，功率器件和电阻的温度很高，老化加速，故障率上升。很多产线不敢 24 小时连轴跑，就是怕负载扛不住。

　　回馈式负载的思路完全不同：既然被测设备输出的是高质量的电能，为什么要把它变成热量浪费掉？能不能把它回收起来，重新送回电网用？

　　二、能量回馈的原理：电是怎么 "还" 回去的

　　回馈式电子负载的核心，是一套双向电力电子变换电路。它一边要像普通负载一样精准吸收被测设备的电能（模拟负载特性），一边要把吸收的电能转换成符合电网要求的交流电送回去。

　　以直流回馈式负载为例，整个能量变换分两步走。

　　第一步：负载模拟 —— 精准吸收电能。 被测设备（比如直流充电桩）输出直流电，负载通过 DC-DC 变换电路控制输入电流，实现恒流、恒压、恒功率、恒电阻等多种负载模式。这一步和普通电子负载没区别，目的是给被测设备施加准确的负载条件。不同的是，吸收的电能没有变成热量，而是送到了下一级电路。

　　第二步：并网逆变 —— 把直流电变成干净的交流电送回电网。 这是回馈式负载的关键。吸收的直流电经过 PFC（功率因数校正）整流电路和逆变电路，转换成与厂区电网同频、同相、低谐波的标准工频交流电，再通过滤波后并入电网。

　　这里有几个技术难点，决定了回馈质量的高低：

　　锁相同步。 回馈的交流电必须和电网的频率、相位严格同步，不然会产生环流甚至损坏设备。吉事励回馈式负载采用锁相环（PLL）技术，实时跟踪电网相位，同步精度很高。

　　功率因数。 回馈到电网的电能功率因数要高，不能给电网添乱。吉事励的产品额定工况下功率因数≥0.99，也就是说回馈的电能几乎都是有功，无功分量很小。

　　谐波控制。 逆变出来的电流如果谐波太大，会污染电网。国标对并网设备的谐波有明确要求，吉事励回馈式负载额定工作时谐波含量＜3%，满足 GB/T 14549 等标准的要求，不会对厂区其他用电设备造成干扰。

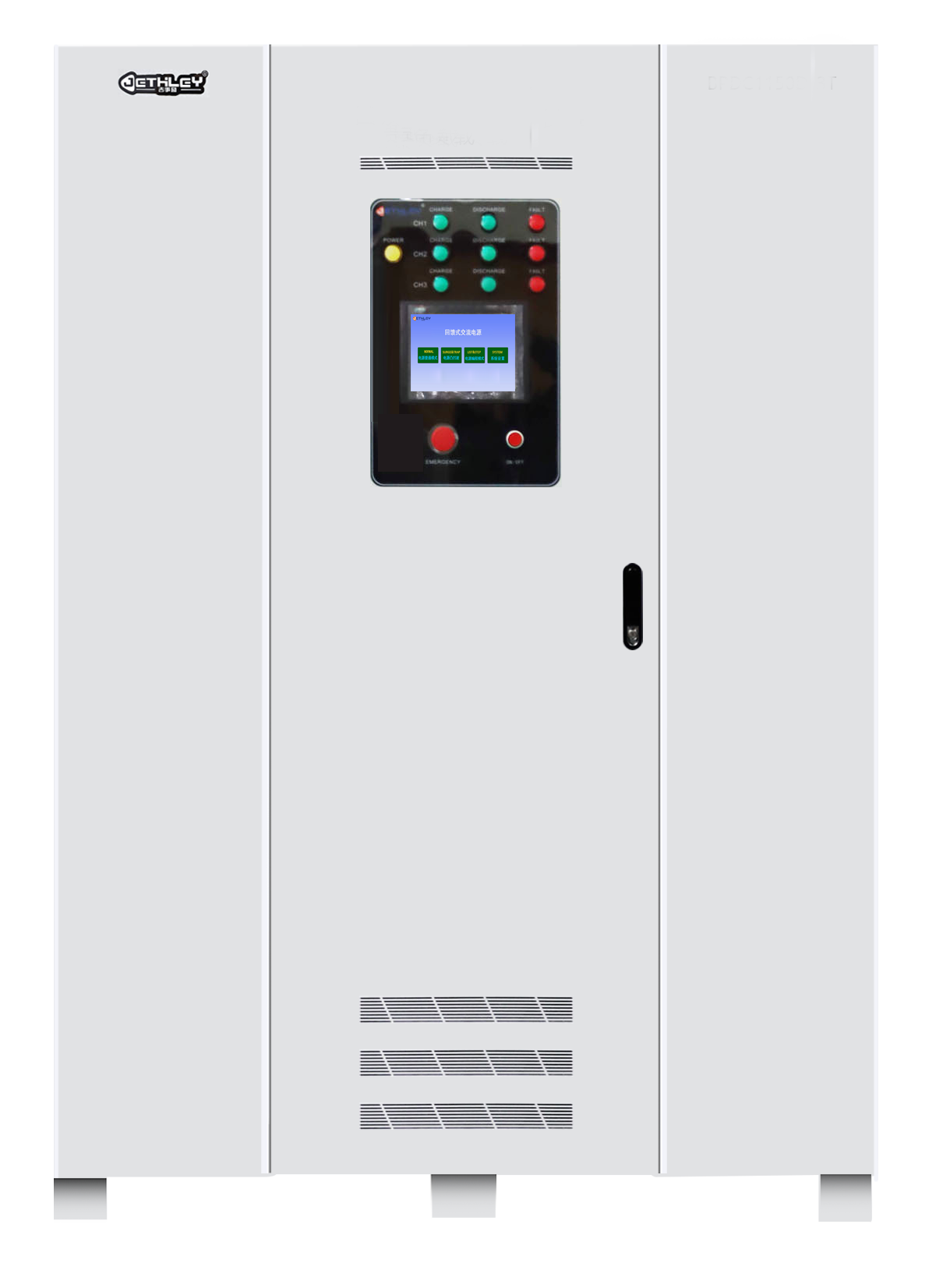

　　相关产品：回馈式直流电子负载 — 采用三相 PFC 回馈式设计，四象限 SVPWM 技术，功率因数≥0.99，谐波＜3%

　　交流回馈式负载的原理类似，只是多了一级 AC-DC 整流 —— 先把被测设备输出的交流电整流成直流，再逆变成与电网同步的交流电回馈。两级变换，效率略低一点，但能模拟阻性、感性、容性以及三相不平衡等各种交流负载特性，适用于 UPS、发电机组、变频器等交流输出设备的测试。

　　相关产品：回馈式交流电子负载 — 单 / 三相 PFC 回馈设计，适用于发电机组、UPS/EPS、变频器等交流产品测试

　　三、关键技术：为什么回馈效率能做到 90% 以上

　　很多人第一次接触回馈式负载会问：电能变换两次，效率还能剩多少？

　　答案是：综合节能率可以做到 90% 以上。也就是说，被测设备输出 100 度电，有 90 度以上能回馈到电网重新利用，只有不到 10% 变成了设备自身的损耗和热量。

　　这个效率不是凭空来的，靠的是几个关键技术：

　　四象限 SVPWM 控制。 吉事励回馈式负载采用四象限空间矢量脉宽调制（SVPWM）技术，相比传统 SPWM，直流母线电压利用率更高，开关损耗更低，整机转换效率可以做到 93%-95%。

　　软开关技术。 功率器件在开关过程中会产生损耗，软开关技术让器件在电压或电流过零时切换，大幅降低开关损耗。大功率设备上，软开关带来的效率提升尤其明显。

　　高效散热设计。 虽然发热量比耗能式低很多，但设备自身还是有损耗的。合理的风道设计和散热结构，能保证功率器件在较低温度下工作，既提高效率又延长寿命。

　　这里要说明一个概念：能量回馈效率不是 100%。 变换过程中必然有损耗 —— 功率器件的导通损耗、开关损耗、磁性元件的损耗、滤波损耗，加起来大概占 5%-10%。但跟耗能式负载 100% 的损耗比，这个数字已经非常可观了。

　　四、节能账到底怎么算

　　说节能，不能只说 "很省电"，得算具体数。

　　以一台300kW 直流回馈式负载为例，假设量产老化线每天运行 10 小时，一年 260 个工作日，工业电价 0.8 元 / 度：

　　这还只是电费的直接节省。再算上隐性成本：

• 　　 空调散热电费。耗能式负载把 78 万度电全部变成热量，车间空调要把这些热量排出去，空调本身也要耗电。按空调能效比 3:1 估算，散热电费还要增加约 20 万元。回馈式负载发热量只有耗能式的 1/10 左右，空调负荷大幅降低。
• 　　 设备维护成本。耗能式负载长期高温运行，功率电阻、风扇等部件老化快，维护更换频率高。回馈式负载运行温度低，故障率低，维护成本少。
• 　　 产能提升。回馈式负载支持 7×24 小时不间断满载运行，不用因为散热问题降额或停机，产线利用率更高。

　　把这些加起来，一台 300kW 的回馈式负载，一年综合节省的成本在 70 万 - 80 万元。设备采购差价通常在 1-2 年内就能完全收回，之后每年都是净省。

　　相关阅读：回馈式负载与普通负载区别？ — 从原理、节能、应用、功能四个维度对比两类负载

　　当然，不是所有场景都适合回馈式。如果是研发实验室偶尔用一下，一天开不了两三个小时，功率也不大，那耗能式负载的性价比更高。回馈式的优势在大功率、长时间、连续运行的场景 —— 功率越大、运行时间越长，省得越多，回本越快。

　　五、除了省电，还有这些好处

　　回馈式负载的价值不止于省电，在实际使用中还有几个明显的优势：

　　车间环境改善。 没有了巨大的热源，车间温度不再因为开测试而飙升，工人工作环境好很多，被测产品也不会因为环境温度过高而影响测试结果。

　　测试精度更高。 回馈式负载采用全数字控制，负载模式切换快，电流电压精度高。吉事励的产品 10% 到 90% 负载动态响应时间很短，能模拟突加突卸负载等动态工况，这是传统电阻负载做不到的。

　　支持自动化集成。 回馈式负载一般都带通讯接口（CAN、RS485、以太网等），可以接入自动化测试系统，实现远程控制、自动测试、数据记录和报告生成。吉事励的回馈式负载支持 CAN 总线或 PC 远程控制，可以很方便地集成到 SYS3000 等自动化测试系统中。

　　相关产品：SYS3000 系列光伏储能逆变器自动测试系统 — 集成回馈式负载，实现自动化测试与能量回收

　　绿色工厂认证。 现在很多企业在做绿色工厂、节能降碳认证，回馈式负载能直接降低厂区能耗指标，是实打实的节能改造项目，有些地方还能申请节能补贴。

　　六、选型时要注意什么

　　选回馈式负载，有几个参数不能只看宣传册，要结合实际工况确认：

　　回馈效率要在额定负载下测。 有些厂家标的效率是最佳效率点的数值，实际在 50%、30% 负载时效率会低一些。如果你的测试经常在中低功率运行，要确认全功率段的效率曲线。

　　并网谐波要达标。 回馈到电网的电能如果谐波超标，可能会被供电部门处罚，或者干扰厂区其他精密设备。要求厂家提供谐波测试报告，确认满足 GB/T 14549 的要求。

　　电压范围要覆盖被测设备。 直流负载的输入电压范围要匹配被测产品的输出电压。比如测 1000V 充电桩，负载的最高输入电压必须大于 1000V，还要有一定裕量。

　　散热方式要匹配场地。 小功率设备一般风冷就行，大功率（200kW 以上）建议选水冷，散热效率高、噪音小，但要确认厂区有没有冷却水源。

　　七、写在最后

　　回馈式电子负载的原理说复杂也复杂 —— 双向变换、锁相同步、PFC 校正、SVPWM 控制，每一项都是电力电子技术的硬功夫。但说简单也简单 —— 核心就是一句话：别把电烧掉，把它还回去。

　　对于量产老化线、大功率测试平台来说，回馈式负载不是 "要不要买" 的问题，而是 "早买早省" 的问题。设备差价一两年就能从电费里赚回来，之后每一年都是纯收益，还顺带改善了车间环境、提升了测试能力。

　　吉事励在回馈式负载领域有完整的产品线，从 5kW 到 1000kW 功率全覆盖，直流和交流都有，已经在充电桩老化、电池测试、燃料电池测试、UPS 测试等场景大量应用。如果有具体的功率等级和测试工况需求，可以进一步沟通出选型方案。
