吉事励新能源逆变器低电压穿越测试原理介绍

简单说，低电压穿越就是：电网电压突然掉下来的时候，逆变器不能跟着掉链子停机，得咬牙撑住，还得帮电网一把。

2023 年某区域电网遭雷击，短暂电压跌落后，十多座光伏电站的逆变器批量脱网，影响供电容量超过 20 万千瓦。事故调查的结论很直接：这些逆变器的低电压穿越能力不达标，电网一有风吹草动就跑路。

低电压穿越（LVRT）这几年从一个专业术语变成了行业硬指标。2026 年 7 月 1 日起施行的《电力重大事故隐患判定标准及治理监督管理规定》，直接把不具备低电压穿越能力的设备判定为重大事故隐患。也就是说，这东西不再是 "加分项"，而是 "入场券"。

这篇文章把 LVRT 的原理和测试方法讲清楚，重点说测试时到底在测什么、怎么测、哪些地方容易翻车。

一、LVRT 到底在要求什么

简单说，低电压穿越就是：电网电压突然掉下来的时候，逆变器不能跟着掉链子停机，得咬牙撑住，还得帮电网一把。

电网发生短路、接地故障或者大型负荷突变时，并网点电压会瞬间跌落 —— 可能跌到额定值的 20%，甚至跌到 0%。这时候如果逆变器检测到电压低就直接脱网，那一台脱网、两台脱网，整片区域的新能源电站都停了，电网本来就故障，再加上功率缺口，很容易演变成大面积停电。

所以标准要求逆变器在电压跌落的这段时间里：第一，不脱网；第二，主动输出无功电流帮电网电压恢复；第三，电压恢复后快速把有功功率拉回来。

这三件事说起来简单，做起来不容易。电压跌到 20% 的时候，逆变器的输出电流如果还维持原来的水平，功率器件早就过流烧毁了。所以它必须在毫秒级内完成控制模式的切换。

二、电压跌落时逆变器在做什么

正常并网时，逆变器的控制目标很明确：按指令输出有功功率，无功功率基本为零。但一旦检测到并网点电压跌破阈值（通常是额定电压的 90%），控制策略立刻变了。

限制有功输出。 电压低了，如果还维持原来的有功功率，输出电流就得成倍增大，IGBT 扛不住。所以逆变器会主动降低有功，把电流控制在安全范围内。这不是偷懒，是自我保护。

强制增发感性无功 —— 这是 LVRT 最核心的动作。 电网电压跌落的本质是无功不足，逆变器这时候优先输出感性无功电流，往电网里 "注入" 无功，帮助电压回升。标准里一般要求电压每跌落 1%，无功电流至少增加额定电流的 1.5% 到 2%，响应时间要在 30ms 以内。这个无功支撑能力，是 LVRT 测试中最关键的考核指标。

死扛不脱网。 在故障持续期间，不管电压多低，只要还在标准规定的穿越曲线范围内，逆变器就必须保持并网。电压跌到 0% 也要扛住几百毫秒，这个叫零电压穿越（ZVRT），是 LVRT 里最严苛的工况。

等电网故障切除、电压恢复后，逆变器还得按一定速率（通常不低于 10% 额定功率 / 秒）把有功功率恢复到故障前的水平。恢复太快会冲击电网，太慢又影响电站发电效率。

三、测试平台怎么搭

做 LVRT 测试，核心设备就是电网模拟器。

早期的做法是用阻抗分压 —— 通过串联电抗器和电阻来模拟电网短路，把电压拉低。这种方法原理简单，但问题很多：跌落深度靠阻抗配比调，改一个深度就得重新换电阻；跌落和恢复的过渡时间不可控，做不到标准要求的阶跃；而且能量全部消耗在电阻上，大功率测试时发热严重，安全性差。

现在主流方案是用回馈式电网模拟器。它本质上是一台高性能可编程交流电源，采用 AC-DC-AC 变换架构，通过 DSP 和 FPGA 实时控制输出波形。你想让电压跌到多少、跌多久、跌落和恢复的斜率是多少，全部参数可编程。

做 LVRT 测试对电网模拟器有几个硬要求：

跌落过渡时间要短。 标准要求电压跌落是阶跃式的，过渡时间一般不超过 10ms。好的电网模拟器能做到微秒级，比如吉事励回馈式电网模拟器过渡时间小于 100μs，能精确复现雷击瞬间的电压跌落。? 查看产品详情
跌落深度要够。 零电压穿越要求电压跌到 0%，有些低端模拟器只能跌到 20%，做不了 ZVRT。
三相独立可控。 真实电网故障大多是不对称的 —— 单相接地、两相短路，三相电压跌落深度不一样。电网模拟器必须能三相独立控制，分别设置不同的跌落深度和相位。
能量回馈。 逆变器放电时输出的电能，电网模拟器要能吸收并回馈电网，不然大功率测试时能耗和散热都扛不住。

除了电网模拟器，还需要一台高精度录波设备或功率分析仪，采样率至少 10kHz 以上，同步记录电压、电流、有功、无功的全过程波形。LVRT 的整个过程可能只有几百毫秒，但要分析的细节很多 —— 响应时间、无功电流幅值、有功恢复速率，全靠录波数据来判定。

四、具体测试流程

一套完整的 LVRT 测试，工况组合其实不少。

跌落深度通常分几档：0%（零电压穿越）、20%、40%、60%、80% 额定电压。不是每档都要测，具体看标准要求，但 0% 和 20% 这两个最严苛的点一般是必测的。

持续时间根据跌落深度不同而不同。跌得越深，要求持续的时间越短 —— 比如跌到 20% 可能要求持续 625ms 不脱网，跌到 0% 可能只要求 150ms。这个时间曲线在标准里有明确规定，叫 "低电压穿越曲线"。

故障类型分三相对称和不对称两种。三相对称跌落是 ABC 三相同时跌到同一个深度，比较简单；不对称故障包括单相接地、两相短路、两相接地，三相电压跌落深度各不相同，还可能伴随相位跳变。不对称故障对逆变器的控制算法考验更大，也是实际电网中最常见的故障类型。

测试功率点一般要求在 25%、50%、75%、100% 额定有功功率下分别测试。因为逆变器在不同功率水平下，LVRT 的表现可能不一样 —— 轻载时电流余量足，穿越容易；满载时电流已经接近上限，电压一跌就容易过流。很多逆变器在满载 + 零电压穿越这个组合上翻车。

每个工况的测试流程大致是这样的：

逆变器稳态并网运行，功率调到目标值，稳定至少 1 分钟
开启录波，记录故障前的稳态参数
电网模拟器触发电压跌落，按设定的深度和持续时间运行
全程录波：故障前→跌落瞬间→故障期间→电压恢复→恢复后稳态
电压恢复后继续观测至少 10 秒，确认逆变器完全恢复正常
每个工况重复 3 次，取最差的一次作为判定依据

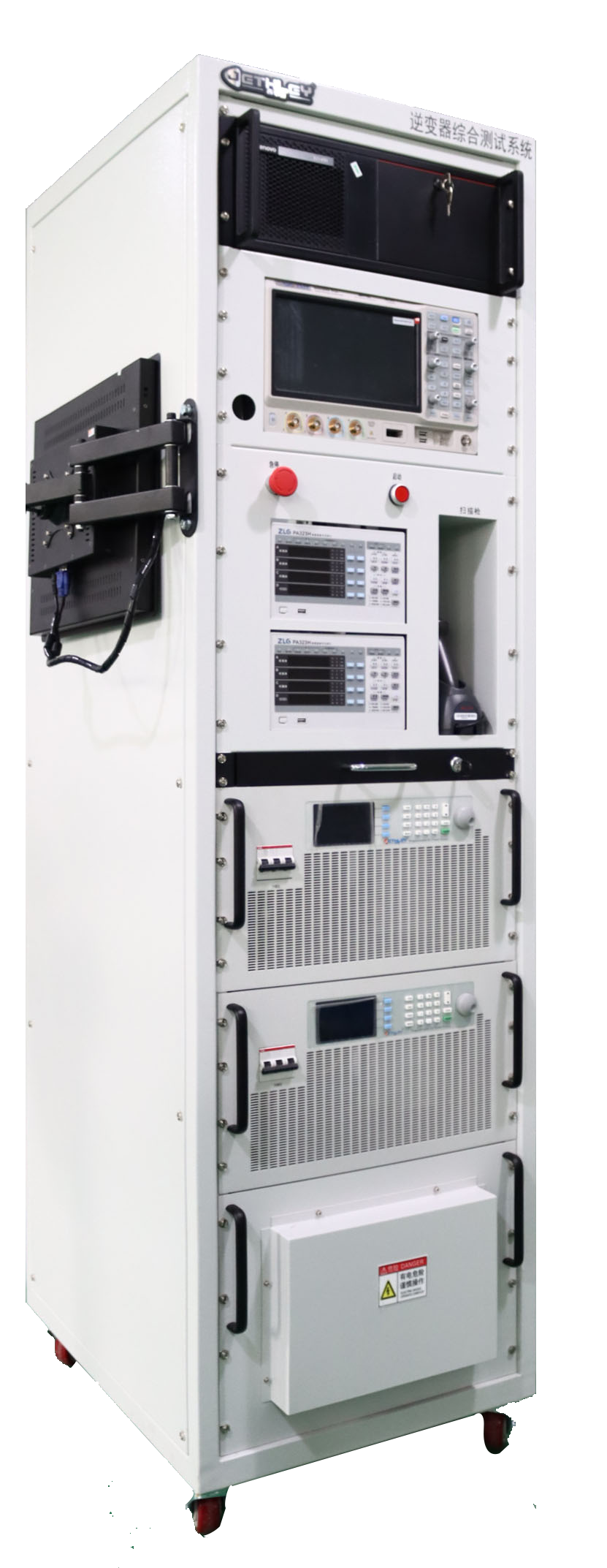

吉事励 SYS3000 系列光伏储能逆变器自动测试系统内置了 LVRT 标准测试序列，上述流程可以一键自动完成并生成报告。? 查看系统详情

五、判定标准看哪几个数

LVRT 测试不是 "没跳闸就算过"，要考核的指标有好几个。

不脱网是底线。 在整个电压跌落和恢复过程中，逆变器不能停机、不能断开并网开关。一旦脱网，直接判定不合格，后面的指标都不用看了。

无功电流支撑是核心。 电压跌落期间，逆变器必须按标准要求注入感性无功电流。具体要求是：当并网点电压在 20%-90% 额定电压之间时，无功电流至少为（0.9-U/Un）×2 倍额定电流（不同标准系数略有差异）。而且响应要快，从电压跌落到无功电流达到目标值的 90%，一般要求不超过 30ms。

这个指标最容易出问题。很多逆变器能做到不脱网，但无功电流注入不足或者响应太慢，照样过不了。我们做测试时遇到过不少这样的案例 —— 脱网是没脱网，但录波一看无功电流差了 30%，直接打回修改控制参数。

有功恢复速率也有要求。 电压恢复正常后，逆变器的有功功率要按不低于 10% 额定功率 / 秒的速率恢复到故障前水平。恢复太慢，电站发电量损失大；恢复太快，可能对电网造成二次冲击。

电流不能超限。 整个穿越过程中，逆变器的输出电流不能超过硬件允许的最大值，否则可能损坏功率器件。一般要求不超过 1.1 倍额定电流，有些标准放宽到 1.2 倍。

六、测试中容易翻车的地方

做 LVRT 测试多了，发现有些问题反复出现，提前说一下。

电网模拟器的输出阻抗要匹配。 真实电网有一定的短路容量，也就是有内阻。如果电网模拟器的输出阻抗太低（太 "硬"），逆变器注入的无功电流对电压的影响被模拟器抵消了，测出来的无功支撑能力会偏乐观。有些标准要求测试时模拟特定的电网短路容量比（SCR），这时候电网模拟器的阻抗设置很关键。

跌落起始相位要注意。 电压跌落发生在交流波形的哪个相位点，对逆变器的冲击不一样。在电压过零点跌落和在峰值跌落，电流瞬态差异很大。严谨的测试会在不同相位角下重复，至少要覆盖 0 度、90 度、180 度几个典型点。

录波触发要设对。 LVRT 过程很短，录波如果触发晚了，关键的跌落瞬间就错过了。建议用欠幅触发（Runt Trigger）—— 当电压峰值低于设定阈值时自动触发，并且要预留足够的预触发时间，把故障前的稳态数据也录进去。

测试前先确认保护定值。 逆变器出厂时的过流、过压保护定值可能比较保守，做 LVRT 时会误动作。测试前要确认保护定值已经按 LVRT 要求放宽，不然一跌落就跳保护，根本测不下去。但也要注意，放宽后的定值不能超过器件的安全极限。

别忽略恢复阶段。 很多人只关注跌落期间逆变器撑没撑住，忽略了电压恢复瞬间的表现。电压从 20% 突然恢复到 100%，逆变器直流侧母线电压可能会泵升（因为能量突然倒灌），如果母线电压控制不好，会触发过压保护。恢复阶段的过冲和振荡，也是判定时要关注的。

七、标准依据

国内新能源逆变器的 LVRT 测试主要依据这些标准：

GB/T 19964《光伏发电站接入电力系统技术规定》—— 光伏电站级的 LVRT 要求
GB/T 37408《光伏发电并网逆变器技术要求》—— 逆变器级的 LVRT 要求
GB/T 36547《电化学储能系统接入电网技术规定》—— 储能 PCS 的 LVRT 要求
GB/T 34120-2023《电化学储能系统储能变流器技术规范》
GB/T 34133-2023《储能变流器检测技术规程》—— 具体测试方法

国际标准方面，IEEE 1547 是美国并网标准，IEC 62116 是防孤岛和穿越测试的国际标准，欧洲的 VDE-AR-N 4105 也有详细的 LVRT 要求。出口产品要按目标市场的标准来测，不同标准的跌落曲线、无功要求、恢复速率都有差异，不能拿一个标准的结果去套另一个。
