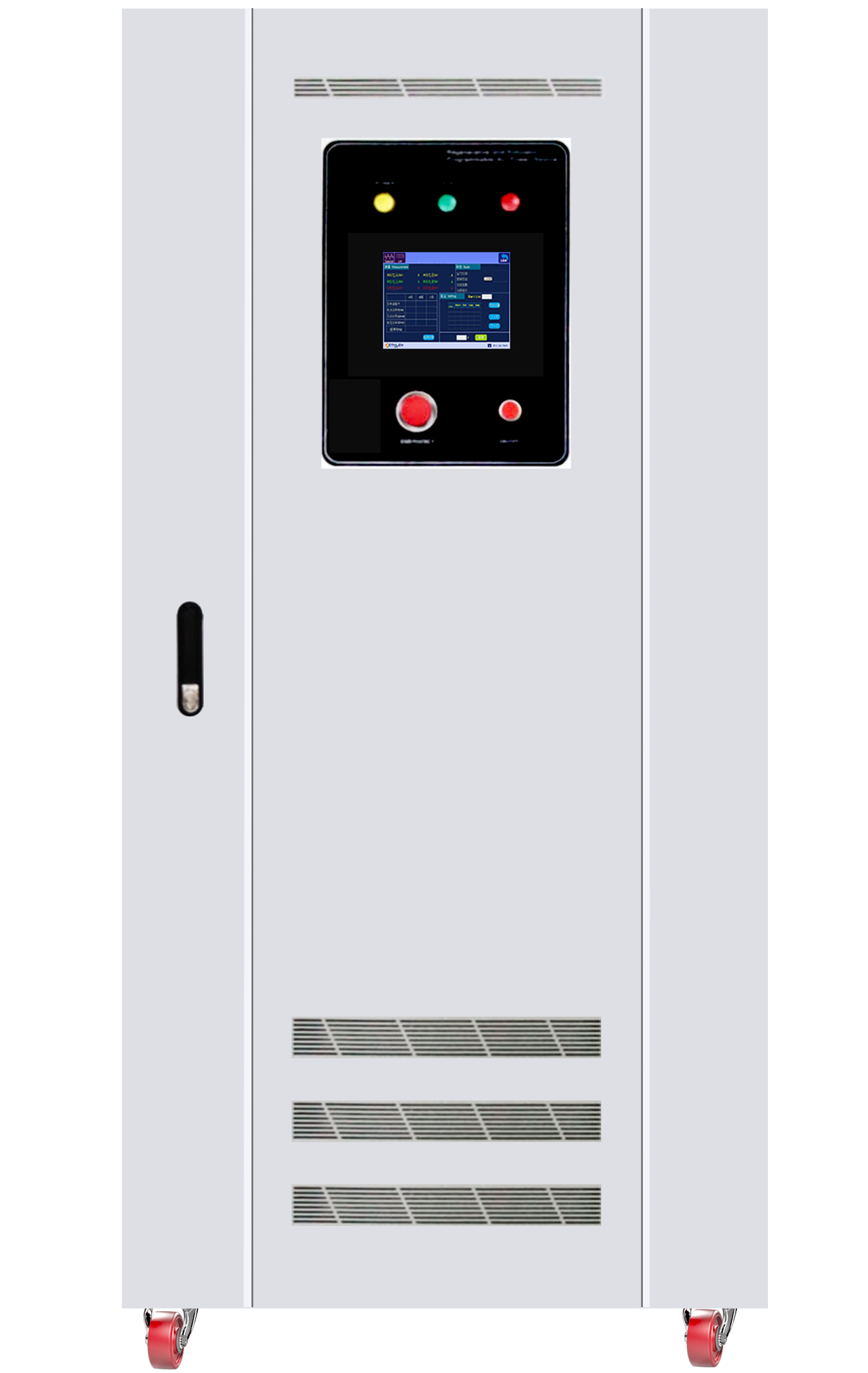

电池模拟器
BPDC1000-EV
产品描述

◉功率:5KW-1000KW;◉电压等级60VDC-1500VDC可选;◉具有多种工作模式,可模拟电池特性;

咨询价格
产品型录
产品视频
相关文章
用户手册
产品介绍



BPDC1000D系列电池模拟器采用单/三相PFC回馈式设计,纯数字化PWM整流技术,AC-DC双向变换采用四象限SVPWM技术,能量双向流动,功率因素高达0.99以上,100%能量回馈,对电网污染小;具有多种工作模式,可模拟电池充放电特性,替代动力电池用于不同的测试场合;满足国标GB/T 14549-1993 电能质量公用电网谐波要求;输出精度高,动态响应速度快,能量100%回馈电网;广泛适用于新能源汽车电机、电控测试、动力电池组充放电测试、以及其他电力电子测试等领域产品的前期研发、后期型式试验、可靠性测试,以及生产线产品出厂测试;满足GB/T18488.1-2015、GB/T18488.2-2015、GB/T29307-2012中测试项目对电源的使用要求。





单/三相P.F.C回馈设计, 系统采用AC-DC、DC-DC双向变换两级架构,能有效的平稳母线电压在突加时的波动,从而提高整机输出的动态响应时间,电气完全隔离;

AC-DC双向变换采用四象限SVPWM技术,能量双向流动,功率因素高达0.99以上,并网谐波污染小100%能量回馈,馈网电流污染小,输入功率因数高:>0.99,额定工作时谐波<3%;

智能监控功能,友好的人机界面,可通过CAN总线或PC远程控制;

动态响应速度快,10%~90%负载上升/下降时间小于5ms;﹢90% ~﹣90%负载切换时间小于10ms;

具有多种工作模式:

电池模拟模式:模拟多种电池的充放电的特性,用户可选择模拟不同电池的类型、串联节数、并联节数及SOC指标,从而全面模拟电池的输出特性,包括了电池放电过程中电池内阻特性变化的过程;

直流电源模式:具备恒压、恒流、恒功率模式输出,可自动交叉变换,维持控制与保护兼顾特性,确保直流电源输出的高精度、低纹波、电压电流动态响应速度快;

直流负载模式:备具有恒压、恒阻、恒流、恒功率等功能;

具有本机操作、远程操作功能,配有远程控制软件及外部通讯功能,通讯接口:RS485/CAN/LAN ;

动力接入和输出接口,具有电气安全防护功能;

远程操作提供标准上位机软件,协议开放,支持第三方指令控制;

同型号可多台并机,提升输出能力,便于容量升级;







电源模式:恒压、恒流、恒功率

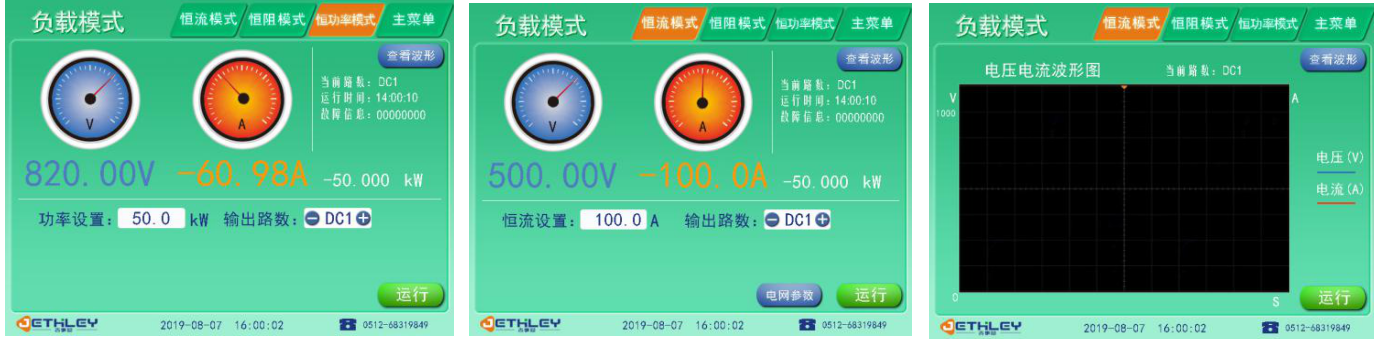

负载模式:恒功率、恒流、恒内阻

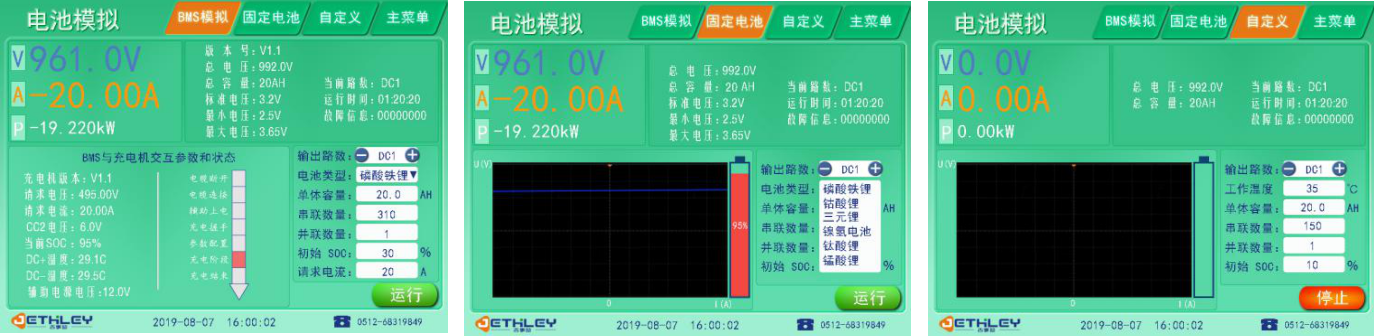

电池模拟模式
