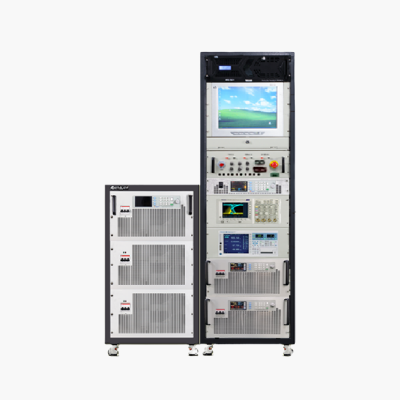

车载充电机OBC/DC-DC转换器测试系统
SYS6000系列
产品描述

◉功率:3.3KW-10KW;◉测试对象:车载充电机OBC/DC-DC转换器;◉测试系统是针对车载充电机/器OBC以及DC-DC转换器输入/输出特性、效率与保护项目测试,包含基本电气特性及通讯协定测试项目。

咨询价格
产品型录
产品视频
相关文章
用户手册
产品介绍



 SYS6000系列车载充电机OBC/DC-DC转换器测试系统是针对车载充电机/器OBC以及DC-DC转换器输入/输出特性、效率与保护项目测试,包含基本电气特性及通讯协定测试项目;测试参考依据:QC/T 895、GB/T 24347、GBT 34657.2和企业标准(根据用户需求订制化),在整个检测过程中全部由软件自动按预先设定的程序进行,实现全自动测试消除人为因素对检测结果的影响,使检测结果更加准确,大大缩短产品出厂检测时间,可大幅度提高测试效率。

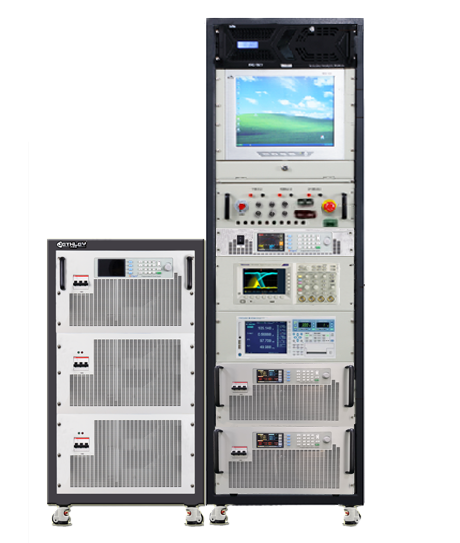

车载充电机自动测试系统组成部分:

1.工业计算机主机   2.显示器       3. 系统控制单元      4.数字示波         5.功率分析仪    6.可编程直流电子负载  7.可编程直流电源   8.可编程交流电源





序号 标准号 标准名称
1 GBT 18487.1-2015 电动汽车传导充电系统 第1部分 通用要求
2 GBT34657.2-2017 电动汽车传导充电互操作性测试规范第2部分:车辆
3 GBT 24347-2009 电动汽车DC∕DC变换器
4 GBT 28046.2-2011 道路车辆 电气及电子设备的环境条件和试验 第2部分:电气负荷
5 GB_T 18384.3-2001  电动汽车安全要求第3部分_人员触电防护
6 QCSG1211013-2016 电动汽车非载充机技术规范
7 QCT 1088-2017 电动汽车用充放电式电机控制器技术条件
8 QCT-895-2011 电动汽车用传导式车载充电机
9 QGDW1591-2014 电动汽车非车载充电机检验技术规范

  车载充电机 遵循QCT/895-2011法规标准 DC-DC转换器 遵循GB/T 24347-2009法规标准
序号 测试项目 测试项目
1 输入电压范围测试 输入输出测试
2 输入电压扰动测试 开关机时间测试
3 输入电压缓升测试 输入过压保护测试
4 输入频率范围测试 输入欠压保护测试
5 充电功能测试 输出过压保护测试
6 限压、限流功能测试 输出欠压保护测试
7 谐波电流含量测试 过流保护测试
8 输入过压保护测试 输出反接保护测试
9 输出过压保护测试 输出短路保护测试
10 输入欠压保护测试 输出电压纹波测试
11 输出欠压保护测试 输出电压误差测试
12 断电保护测试 电压精度测试
13 输出反接保护测试 输出电流误差测试
14 输出短路保护测试 输出电流纹波测试
15 低压供电功能测试 电流精度测试
16 启动冲击电流测试 源效应负载效应测试
17 输出电压误差测试 使能信号范围测试
18 输出电流误差测试 效率测试
19 输出电流纹波测试 输出响应时间测试
20 输出电压纹波测试 开/关机波形测试
21 功率因数和充电效率测试 功耗测试
22 输出响应时间测试
23 开/关机波形测试
24 功耗测试

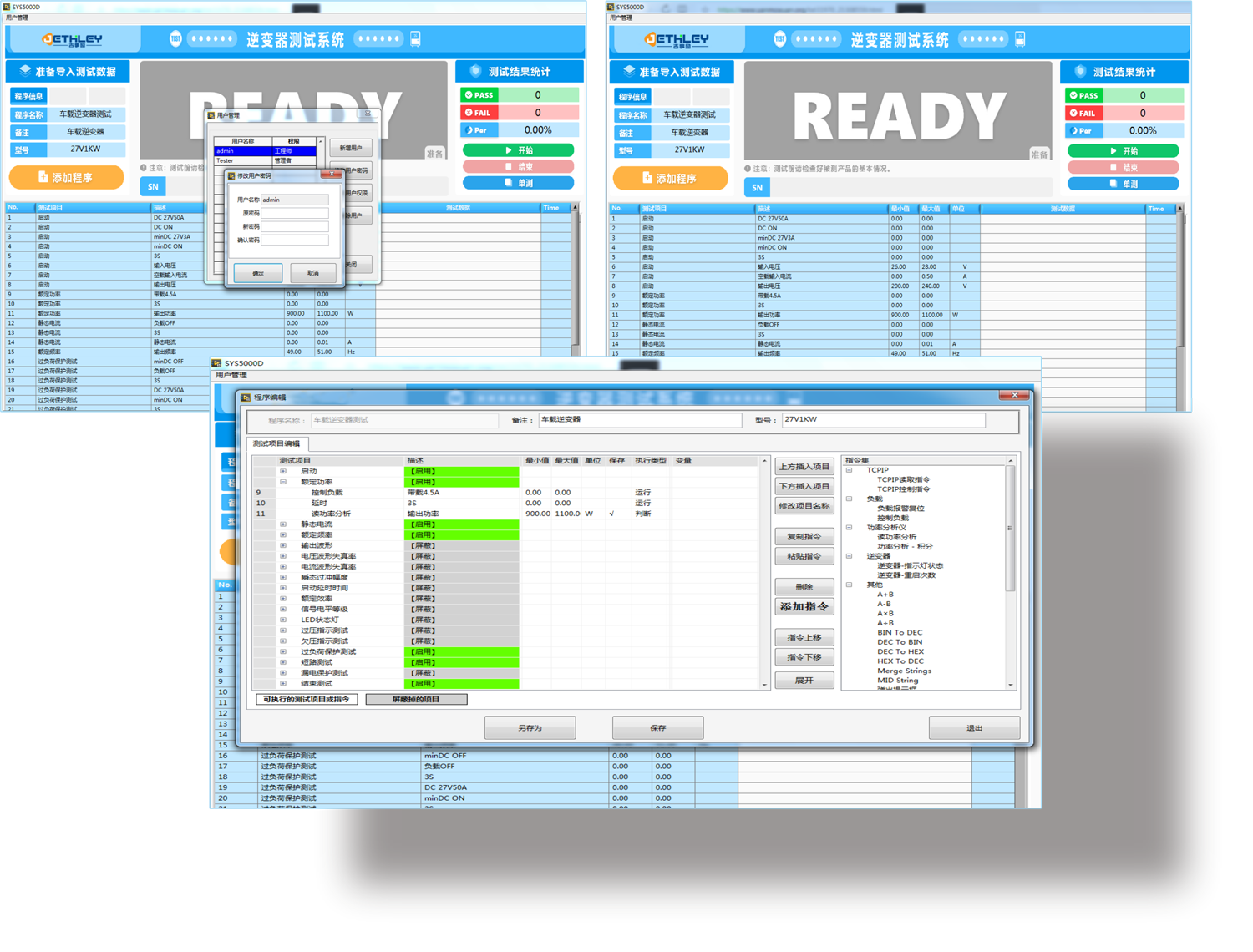

开放性架构软件平台

测试项目编辑功能

测试程序编辑功能

测试报告编辑打印功能

统计分析报表编辑功能

在线仪器控制功能

使用者权限设定

测试项目管理功能

测试人员管理功能

可以系统预设测试项目,提高测试生产率

根据用户需求可扩散硬件

测试数据可追溯性,测试结果与产品条码对应

测试记录及测试结果文件保存至本机和服务器或者MES系统

支持含有支持GPIB/USB/RS232/RS485/CAN/LAN/PC接口仪器








具体方案请联系JETHLEY吉事励销售部
