如何安全有效地使用万用表进行电气测量?
  了解如何安全有效地使用万用表进行电气测量。   数字万用表或 DMM 就像用于进行电气测量的电子卷尺。它使用数字显示器来显示,例如,伏特、欧姆和安培。某些型号还提供其他功能,例如电容器检查器、温度测试器和二极管测试器。常见的数字万用表如图 1所示。

  了解如何安全有效地使用万用表进行电气测量。

  数字万用表或 DMM 就像用于进行电气测量的电子卷尺。它使用数字显示器来显示,例如,伏特、欧姆和安培。某些型号还提供其他功能,例如电容器检查器、温度测试器和二极管测试器。常见的数字万用表如图 1所示。戴手套可为用户提供额外的防震保护。

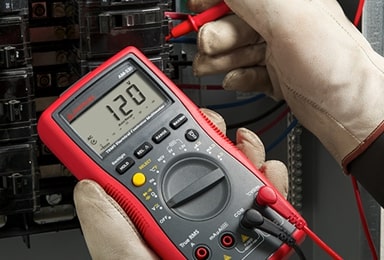

  图 1.数字万用表,也称为 DMM,测量电压、电阻和电流强度。

  注意:手套不能防止严重的电击。

  使用摆动指针显示读数的仪表称为模拟万用表。第一个万用表是模拟或仪表运动类型。我们将专注于 DMM,因为它是当今我们行业中使用的主要仪器。

  如果您不知道要寻找哪些功能以及它们的作用,那么为工作选择合适的仪表可能会很复杂。本部分旨在帮助您选择最适合您的万用表。在选择质量好的仪表时,回答以下问题很重要:

  ■ 万用表的安全方面有哪些?

  ■ 您在寻找什么功能?

  ■ 要充分利用万用表,最简单的方法是什么?

  ■ 哪种仪表适合您的工作环境?

  使用和理解仪器的标准功能将使您受益于快速准确的故障排除和解决问题。

  首先,我们将了解 DMM 的精度、显示、分辨率、量程和 RMS 特性的重要性。之后,我们将探索 DMM 选项,例如测量电压、电流和电阻,以及质量仪表上的其他重要读数。

  数字万用表精度

  精度是指 DMM 测量值与被测信号实际值的接近程度。准确度以读数的百分比 (%) 表示。优质 DMM 仪表的典型精度为 ±1% 或更低。这意味着如果真实电压为 120 V,则显示将在真实电压的 ±1.2 V 范围内,并显示 118.8 至 121.2 V 的读数。这种精度水平有利于 HVACR 工作。模拟万用表,指针式运动的仪表,不太准确。例如,一个好的模拟万用表的典型精度是±2%。该精度处于模拟量程的中间或中间部分,如图 2所示。

  图 2.模拟电压表在刻度的中间部分具有最佳精度。精度在较低和较高的刻度读数时急剧下降。在中等范围内,模拟刻度的准确度为 ±2%。

  模拟标尺上下两端的精度急剧下降。在满量程的十分之一处,精度水平下降 20%。模拟万用表可以在我们的行业中使用,只要用户知道其上下刻度读数的​​不准确。模拟仪表在刻度的中间 50% 处最准确。

  数字万用表显示

  数字显示器比模拟仪表更容易让技术人员使用和理解。模拟仪表需要解释各种刻度并估计落在线之间的值。相比之下,使用 DMM,技术人员可以选择将读数显示到几个小数位。这提高了数字仪表的精度。

  质量 DMM 可能有一个条形图,显示测量信号的变化和趋势。这种条形图如图 3所示,位于数字显示屏上的电压读数下方。在 1,000 V 的满量程读数下,数字读数下方的条形图完全填充了条形图。与针式运动的仪器相比,数字万用表显示器经久耐用,在跌落或超出仪表量程时不易损坏。

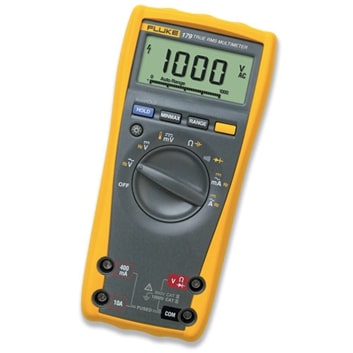

  图 3.满量程读数为 1,000 V 时,数字读数下方的条形延伸条形图的全长。四分之一条表示电压读数为 250 V。
