双向可编程直流源:四象限源载一体,多行业测试

　　在很多电力电子测试场景中，被测件并不只是单向耗电，常常会出现能量反向流动。例如车载充电机在充电和放电之间切换，燃料电池在输出电能，新能源电机在驱动与能量回收之间变化，储能电池在充放循环中来回交换能量。如果只用普通单向电源或传统电子负载，往往只能完成简单供电或耗能测试，难以真实复现能量双向切换、瞬态冲击和动态响应过程。

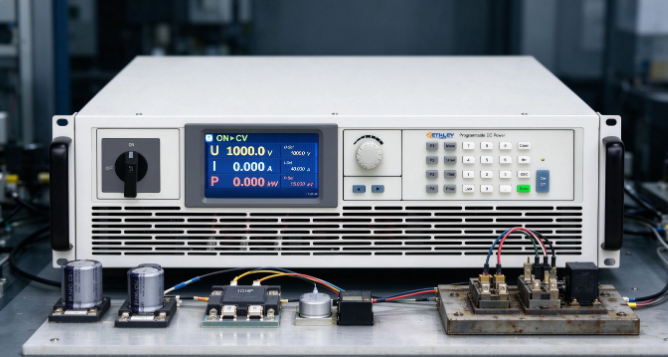

　　吉事励电子（苏州）2015 年成立于苏州高新区，长期专注工业测试电源、可编程直流电源、回馈式电子负载和自动化测试系统的研发与制造。公司产品覆盖变频电源、双向直流电源、电网模拟器、直流负载等多个品类，在新能源、车载电子、氢能、储能、电器电子和功率器件测试领域有较多应用。BPDC1000F 双向可编程直流电源是吉事励在直流测试领域的代表性产品之一，其核心特点是采用四象限控制架构，能够实现电压、电流正负双向运行，兼具电源输出和能量吸收能力。

　　所谓四象限运行，是指根据电压极性和电流极性的不同组合，设备可以工作在四个不同区域：既可以正向输出电能，也可以反向输出；既可以吸收正向能量，也可以吸收反向能量。这种能力使设备不再局限于简单的供电或负载模式，而是能够模拟更复杂的直流母线变化、电池充放过程、能量回收过程以及被测件反向馈电工况。

　　以车载充电机和 DC-DC 测试为例，BPDC1000F 可以模拟动力电池组的电压变化，为 OBC 和 DC-DC 变换器提供稳定直流输入，同时吸收被测件反向回馈的能量，模拟充电、放电、突加突卸、高低压切换等工况，验证变换器的稳压精度、动态响应和保护功能。在新能源电机、电控和电池测试中，设备可以模拟电池充放电循环和电压骤变，复现电机驱动、能量回收和电控动态响应过程，帮助验证 BMS 保护策略和电控系统稳定性。

　　在氢燃料电池测试中，BPDC1000F 可以模拟燃料电池的输出外特性，同时吸收燃料电池产生的电能，用于极化曲线测试、稳态老化测试和功率阶跃测试。燃料电池在不同负载条件下的输出波动、动态响应和长期稳定性，都可以通过这类双向直流设备进行更接近实际工况的验证。

　　在电器电子测试中，设备可用于开关电源、逆变器、电控板和直流供电产品的可靠性测试。通过模拟输入电压波动、掉电、浪涌和动态负载变化，同时吸收产品反向回馈能量，可以更全面地验证产品在复杂直流条件下的工作稳定性和保护响应。

　　对于电子元器件测试，BPDC1000F 能够为功率半导体、电容、电阻、继电器等器件提供精确可控的直流电压和电流，并在器件承受负载冲击、老化和持续功率应力时吸收回馈能量，考核器件在瞬态和长期工况下的稳定性。

　　除了上述场景，BPDC1000F还具备恒压、恒流、恒功率、恒电阻等多种工作模式，源与载状态切换速度较快，可减少切换过程中的电压电流过冲。设备内置过压、过流、过功率、过热等保护功能，并支持黑匣子记录，便于测试异常时回溯运行数据。部分型号还可扩展光伏 IV 曲线模拟和电池模拟器功能，通过自定义电池特性或光伏阵列曲线，满足更多直流模拟测试需求。

　　在系统集成方面，BPDC1000F 配备丰富的通讯接口，支持 RS232、RS485、CAN、LAN、USB 等连接方式，可与吉事励 SYS5000 自动化测试系统协同使用，也能对接上位机和工厂 MES 系统，实现自动化序列测试、数据记录和追溯管理。对于需要大功率测试的场合，设备还可通过多台并联扩展容量，覆盖从小功率器件测试到大功率模组测试的不同需求。

　　总体来看，BPDC1000F 的价值不仅在于 “双向”，更在于它把直流电源、电子负载和部分模拟测试能力整合到同一台设备中，减少测试台架的复杂度，同时通过能量回馈降低长期测试中的电能消耗和散热压力。无论是车载电源、燃料电池、新能源电机、电器电子还是功率器件测试，四象限双向直流电源都能承担更复杂的直流能量动态测试任务。
