在某些应用中,使用单一电源可能不足以提供负载所需的功率。使用多个电源的原因可能包括冗余操作,以提高可靠性或增加输出功率。提供组合电源时,必须注意确保所有电源以平衡的方式提供电源。

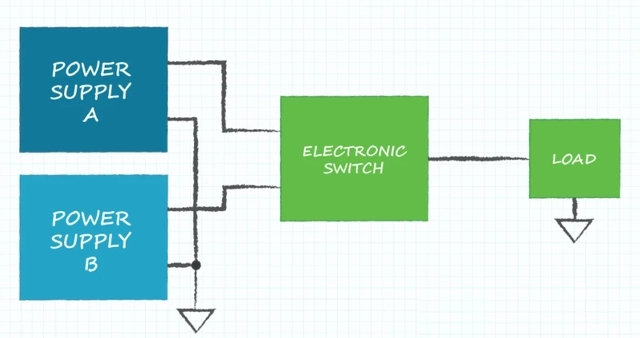

这是一个冗余连接的电源
冗余电源是一种拓扑结构,将多个电源的输出端连接起来,在不增加功率输出的情况下提高系统可靠性。冗余配置通常被设计为仅从主电源获取输出电流,当其中一个主电源发生故障时从备用电源获取电流。因为提取负载电流会对电源中的部件产生压力,所以系统的高可靠性不会从冗余电源提取电流,直到其中一个主电源发生故障。
1、电源A和B是类似的电源。Vout与最大Iout相同。
2、负载电压等于电源电压。
3、最大负载电流等于电源的最大输出电流。
4、电子开关将电源输出连接到负载。

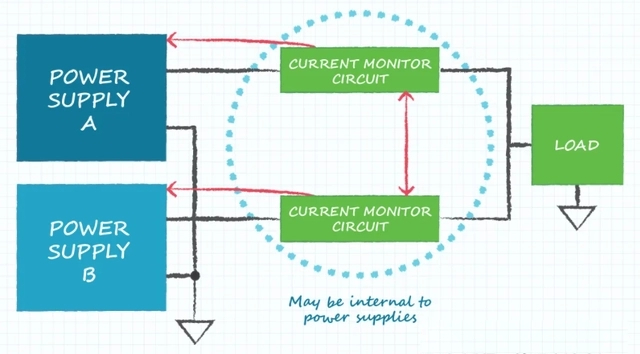

并联输出的电源供应器
用于增加输出功率的常见拓扑结构是并行输出两个或多个电源。在这种配置中,每个电源提供所需的负载电压,并联电源增加了可用的负载电流,从而增加了可用的负载功率。
可以成功地实现这种拓扑结构,但是需要考虑很多因素,以保证配置的效率。对于并联配置,具有内部电路的电源是首选的,因为内部电路提高了电流共享效率。如果在电流共享应用中使用的电源不具有内部共享电路,则必须使用可能效率较低的外部方法。
主要关注的是电源之间负载电流的均匀分布。负载电流的分布取决于电源的设计和并联电源输出的外部电路和导体的设计。由于有效配置电源的挑战,几乎总是使用相同的电源并联连接时。然而,并联电源可以配置匹配的输出电压和不匹配的最大输出电流。
1、电源A和B需要相同的Vout、IOut的极大值可能不同。
2、负载电压等于电源电压。
3、最大负载电流等于两个电源的最大输出电流之和。
4、电流监控电路平衡电源之间的负载电流。

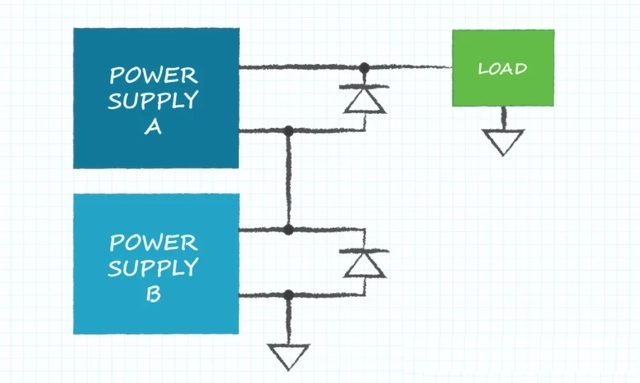

输出串联电源
向负载输送更多功率的另一种选择是串联而不是并联地连接多个电源的输出。串联拓扑结构的一些优点包括几乎完美的利用电源之间的功率传输,而不需要配置或共享电路,和宽容的各种应用设计。如前所述,当电源并联连接时,每个电源提供所需的电压,并且负载电流在电源之间共享。与此相反,当电源的输出串联连接,每个电源提供所需的负载电流,输出电压提供给负载将是串联连接的电源的组合。
需要注意的是,当电源配置为串联输出时,这些电源不需要具有类似的输出特性。负载电流将被限制在配置中任何电源的最低负载电流能力,而负载电压将是串中所有电源的输出电压之和。
在串联输出配置中使用电源时,会对电源施加一些限制。一个限制是电源输出必须设计成能够承受由串联配置引起的电压偏移。这种偏移电压通常不成问题,但另一个电源的输出电压不能叠加在地参考电源的输出电压上。第二个限制是,电源的输出可能会受到反向电压的影响,如果在字符串中的其余输出是积极的和输出是无效的。通过在每个电源的输出端放置反向偏置二极管,可以很容易地解决反向电压问题。
1、电源A和B可以有不同的Vout和Iout最大值。
2、负载电压等于电源输出电压之和。
3、在任何电源的最大输出电流中,最大负载电流等于最小输出电流。
4、反向偏置二极管保护电源的输出。
总结
并联式电源供应器:
1、由于电源之间的均流控制容差,电源利用率较低。
2、为了控制电源之间的电流共享,需要特殊的电路。
3、对并联电力导体的设计和结构敏感。
4、它是最简单的设计使用类似的电源。
串联式电源供应器:
1、高效率的电源利用率仅受每个电源输出电压的准确性的限制。
2、不需要电路来控制电源之间的电压或电流共享。
3、对连接电源的导体的设计或结构不敏感。
4、方便的设计,可与任何电源组合使用。
虽然用于增加电源提供的负载功率的常用方法是并联输出,另一种解决方案是串联连接多个电源的输出。为了应对这些和其他电源应用挑战,CUI在其他电源供应商的技术人员可以帮助配置可接受的解决方案。
