可编程直流负载

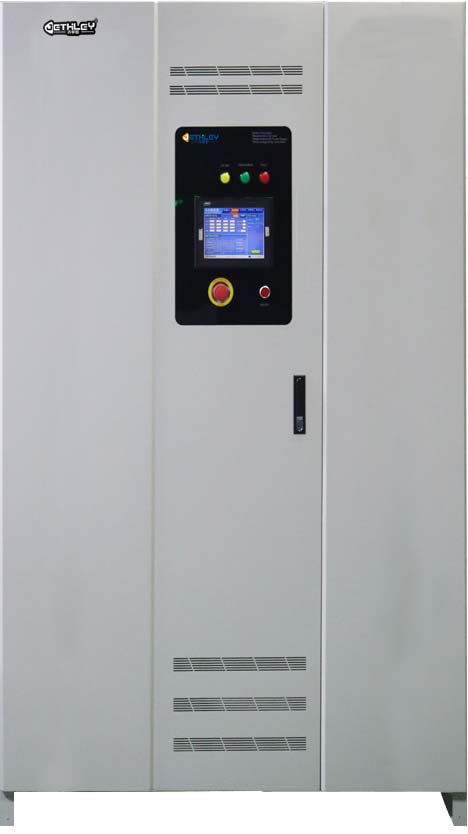

DCL-R-P系列
产品描述

◉功率:3-2000KW可选;◉测试电压0-1500VDC可选;◉内置新型合金电阻丝材料,采用耗能方式工作,强制风冷方式;◉触摸屏+远程上位机控制,通讯接口RS232、RS485等,遵循标准的modbus RTU协议。

咨询价格
产品型录
产品视频
相关文章
用户手册
产品介绍



DCL-R-P系列可编程直流负载内置新型合金电阻丝材料,采用耗能方式工作,散热采用强制风冷方式,风机采用小型轴流风机,具有风量大,散热性好,噪音小等特点;应用于检测车载电源、蓄电池充放电、直流焊机、直流屏、UPS设备、逆变器、发电机组、开关电源等通信直流设备的输出功率与带载能力。



控制方式:面板触摸屏+远程控制;

具有编程功能,一次可执行100组不同电压、功率、运行时间设定,并可连续做999999次循环测试,运行时间最短可以设定1ms;

可以将测试数据上传到电脑并实现对检测过程数据记录存储;

采用不锈钢合金电阻制造,测试过程不会由于阻性负载元件发热引起阻抗值的热漂移;

用户可根据性能参数、检测要求,设定调整放电功率、设定放电时间、定时时间到自动关断负载;

检测各种发电设备以及放电设备的工作效率、满负载运行满量程输出功率及带载能力;

模拟各类复杂工作环境,功率的突加突卸,检测放电设备的实际带载能力和效率;

具有过温保护功能和温度设定(0~150°)以及温度监测功能;

上限下限电压设定,根据能量自动降至范围电压点;

急停和温度保护;超载、短路、过温设备自动切断;

合金电阻丝材料介绍:

合金电阻丝材料选用耐高温(最高可工作在1300℃)、电气性能稳定、温漂系数小(5*10-5/℃)的镍铬合金(NiCr6023),这种合金电阻代表了目前工艺最先进的合金电阻制造水平。

功耗电阻各组成部分的材质都有严格规定,管体采用伸展性及抗氧化高的不锈钢321(1Cr18Ni9Ti),填充材料为出口级电工结晶氧化镁粉(Sg-9),执行标准为JBY-TE4088-199,制造过程中镁砂密度值在3.0g/cm3±0.2,接线螺丝及固定螺丝柱采用耐腐蚀及耐高温的不锈钢304(0Cr18Ni9)。通过严格、明确的材质控制,可保证批量生产的合金电阻具有高度一致的性能。

散热片采用高度为7mm±2,厚度为0.4mm±0.2的不锈钢321材质,散热片绕制间隔小于或等于3mm±0.2。

单根功耗电阻的耐压为DC3000V或AC1500V、50Hz时1分钟不击穿。通过多根合金电阻串联,可保证耐压值达到40kV。

合金电阻在正常工作状态下散热片平均温度≤300℃,最高320℃,距离电阻最高温度1300℃有近5倍的裕度,这样就保证合金电阻可以上时间连续工作。

在功率电阻达到300°—400°时,温漂仍≤±2%,从而保证了高温状态下,负载阻值不会有大的波动变化,无论在何种温度下都能加载稳定的功率值。

无论冷态、热态下,负载误差≤±3%。









DCL- R-P系列可编程直流负载
型号Model DCL-R05-P DCL-R10-P DCL-R20-P DCL-R30-P DCL-R50-P DCL- R100-P DCL- R300-P DCL- R300-P
放电功率 wattage 5KW 10KW 20KW 30KW 50KW 100KW 300KW 500KW
测试电压Test voltage 0-1500VDC(客户选配、特殊电压可订制
步进Minimum step 0.01KW 0.1KW 0.1KW 0.1KW 1KW 1KW 1KW 1KW
显示Display 电压、电流、功率
电压精度Voltage precision 0 . 5 %
电流精度Current precision 0 . 5 %
负载误差Load error 3 %
控制方式Control 触摸屏+PC
可程组数 Programmable 30组
供电电压Power 单相 220 VAC/ 50 HZ
工作方式Working 可连续工作
保护Protection 过温保护、过温报警、过流保护、短路保护、
通讯接口Interface  RS232C/RS485
绝缘等级Insulation F级
防护等级Protect IP 30 (室内)
冷却方式Cooling 强制风冷
噪音Noise 距离1米, 小于75 d B
运行环境Environment -10 - 45℃(室外- 20℃ - 50℃需定制) 10 - 90 % RH
重量Weight ( Kg) 40 100 120 180 200 300 400 700
体积W×H×D( mm) 430×450×540 600×1000×900 600×1000×900 650×1200×900 650×1200×900 950×1500×900 1200×1800×120 1200×1850×1600
备注 电压档位、放电电流、功率大小可根据客户要求订制
