非线性负载

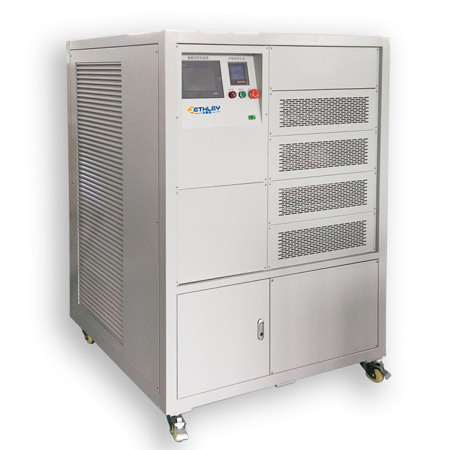

RCD-AC系列
产品描述

◉功率:3-1000KW可选;◉由电阻(R)、电容cc)、二极管(D)为主要元器件构成的种非线性模拟负载;◉触摸屏+远程上位机控制,通讯接口RS232、RS485等,遵循标准的modbus RTU协议。

咨询价格
产品型录
产品视频
相关文章
用户手册
产品介绍



RCD负载是电阻(R)、电容(C)、二极管(D)为主要元器件构成的一种非线性模拟负载,可用来测试数据中心发电机组、UPS等供电设备,了解其带计算机、网络设备等非线性负载时的真实工作能力。通过对电源输出功率和质量的精确检测,可避免其在实际使用时无法带动负载或对电网造成污染,从而保障供电安全。




采用触摸屏+PLC方式进行控制, 提供相应上位机操作软件;

可根据性能检测要求, 相应的负载功率可任意组合, 步距0. 01k~满量程功率连续可调;

负载基准功率因数为0. 7, 通过有功功率、 无功功率的自由组合, 可实现功率因数在0. 3-1范围的调整;

可以模拟现场运行波形及电力工况, 谐波、 无功、 有功电流可以预先设置并自动运行;

可模拟三相负载、 二相负载、 单相负载;

三相独立可调, 可以三相不平衡运行, 也可三相在不同模式下运行;

可以将测量数据上传到PC机上并实现对检测过程数据的过程过程记录存储功能;

模拟负荷瞬态变化, 模拟冲击性负荷幅值连续可调;

具有而板操作或远程控制两种操作方式;

采用新型电阻元件, 功率密度高, 无红热现象, 整机由电阻R、 电容C和二极管D三部分组成的整流性负载;

具有交流过/欠电压、 输出过电流、 直流过/欠电压、 短路、 过温等完善的保护功能;

采7寸LCD触摸屏控制、 LCD仪表显示.

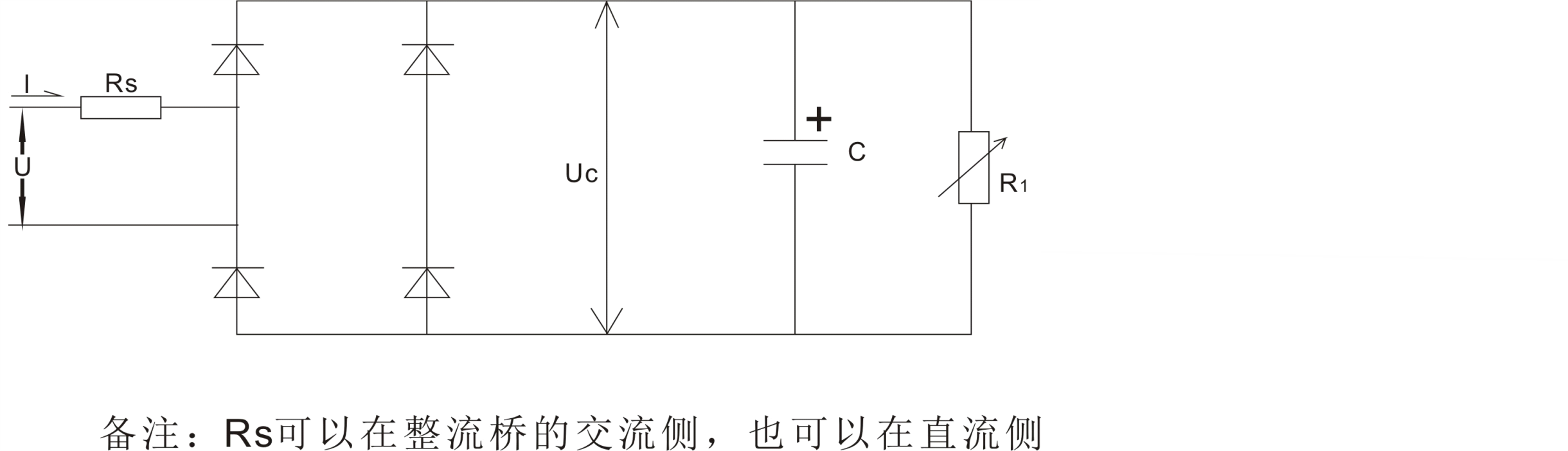

主要有电阻R,电容C和二极管D三部分组成:






RCD- AC系列非线性负载
型号Model RCD-AC1000
功率wattage 5-300KW
测试电压Test voltage 单相220VAC/三相400VAC
步进Minimum step 0.001 KW
显示Display 电压、电流、功率、时间
电压精度Voltage precision 0.5%
电流精度Current precision 0.5%
负载误差Load error 3%
控制方式Control 触摸屏+PC
可程组数Programmable 30组
动态调节时间 Time 小于20ms
工作电压Power 单相 220VAC/三相380VAC 50HZ
工作方式Working 可连续工作
保护Protection 过温保护、过温报警、过流保护、短路保护、
通讯接口Interface RS232C/RS485
绝缘等级Insulation F级
防护等级Protect IP30 (室内)
冷却方式Cooling 强制风冷
噪音Noise 距离1米, 小于65dB
运行环境Environment 0-45℃(室外- 20℃-50℃需定制) 20-90%RH
备注 可根据客户要求订制
