双向电源供电机制
首先，我们解释一下双向电源的含义，能将直流和交流双向转换为任何电力系统的转换器称为双向电源。通过在内部安装双向 DC/DC 转换器和双向 AC/DC 转换器，它支持 DC 和 AC。
上图是表示双向电源部分的示意图。
这种机制使得与商业电源双向交换能量成为可能。连接输出到测试工件的电路称为“再生电源”。
再生电源的电路大致可分为三部分。从图的左侧开始，有一个“1.双向AC/DC转换器”。这是一种可以双向转换商用电源(AC)和内部直流电流并交换能量的电路。由市电转换成直流电的电能，通过“2.双向DC/DC转换器”，在一次侧直流与二次侧直流绝缘的同时，可以进行双向能量交换。又称绝缘变压器。最后通过“3.升压/降压DC/DC转换器”进行电压转换。特别是通过在二次侧使用可变电压，可用于各种测试。
使用双向电源的优点
这种双向电源正在进一步开发中。现在，小型电子设备的种类增加了。测试时需要了解蓄电池的电压变化会产生什么样的影响，需要进行什么样的电路设计来防止这种不良影响。
特别是电池具有“随着输出电流的增加而电压降低”、“充满电与低电量的电特性不同”、“新产品与劣化产品的电特性不同”等特征。在一般的家庭中，只要不知道电子设备用的是什么电池，就需要进行各种模式的测试，但是在那种条件下准备很多电池是很困难的。
因此，双向电源用作电池模拟器。用作模拟器的直流电源通常作为可编程电源销售。这是更先进的，作为可编程电源的双向电源目前正在开发中。

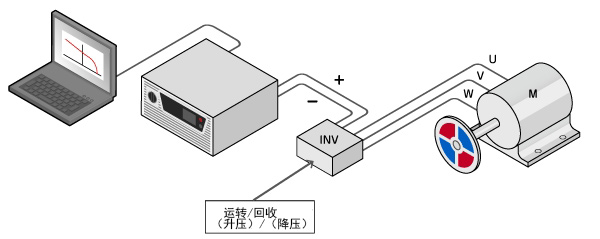

可实现高电压的双向电源用于 EV 等的大电流转换器测试。 特别是在重复运行和再生的转换器测试中，可以实现平滑的电流切换，而不会在切换时的交叉点处出现缺口，并且没有电流波形的过冲或下冲。可重复测试，无需担心充电电池的过充、过放、劣化。再生电源也可用作CV/CC电源或CV/CV电源。
