直流稳压电源与非直流稳压电源之间有什么区别?
  通常,电源是为另一个电气设备提供能量(电力)的设备或电路。电源种类很多;稳压电源和非稳压电源是基于输出类型的两类。在稳压电源中,输出直流电压是经过调节的,因此输入电压的变化不会反映在输出中。相比之下,未稳压电源在输出端没有电压调节。这是稳压电源和非稳压电源之间的主要区别。尽管有交流电源在使用,但稳压电源和非稳压电源最常指的是直流电源。

  通常,电源是为另一个电气设备提供能量(电力)的设备或电路。电源种类很多;稳压电源和非稳压电源是基于输出类型的两类。在稳压电源中,输出直流电压是经过调节的,因此输入电压的变化不会反映在输出中。相比之下,未稳压电源在输出端没有电压调节。这是稳压电源和非稳压电源之间的主要区别。尽管有交流电源在使用,但稳压电源和非稳压电源最常指的是直流电源。

  什么是直流稳压电源?

  电压调节是指将电压维持在适合所连接设备的所需水平。稳压电源保持电压,以便为敏感的电气和电子设备提供平稳的电压供应。稳压直流电压是通过电源中的一系列子功能产生的。

  图 01:带有线性稳压器的电源

  如上图所示,交流电源首先通过变压器降压到所需的输出电平。之后,二极管桥式整流电路将降低的交流电压转换为正波形。然后,由并联电容器组成的滤波电路使正波形成为纹波直流电压。此外,直流中的纹波由电压调节器电路调节,该电路向连接的负载输出平滑的直流电压。

  如果负载(连接的设备)吸收的电流小于电源的最大供电电流,则电压将保持恒定,与吸收的电流无关。稳压电源有助于运行几乎所有可用的电子设备,因为它们对电压变化高度敏感,有些甚至可能在过高的电压下燃烧,而有些则可能无法正常工作,因此,拥有平稳的电压供应至关重要。

  什么是直流非稳压电源?

  在未调节的电源中,不涉及电压调节。然而,在未调节的电源中也会发生一定程度的调节。在那里,稳压电源中除稳压模块外的所有模块也可用于非稳压电源。与稳压电源类似,交流输入电压被处理为滤波电容器之间的纹波直流电压输出。然而,也可能有没有这个平滑电容器的电源。在这种情况下,输入交流电压的缓慢变化(例如电压骤降)可能会反映在输出中。即使在滤波器中使用平滑电容器,也可能存在来自输出端交流电源的高频噪声。

  未稳压电源的主要缺点是直流电压输出取决于输出电流。也就是说,当负载由于其功率要求而吸收高电流时,直流电压会根据所需功率下降。然而,不受监管的电源更便宜,因为组件较少。由于没有稳压器,散热也低于稳压电源(这在开关模式直流电源的情况下可能并非如此,因为它的效率要高得多)。

  图 02:LED 灯泡等对电压的轻微变化不敏感的电气设备可与非稳压电源一起使用

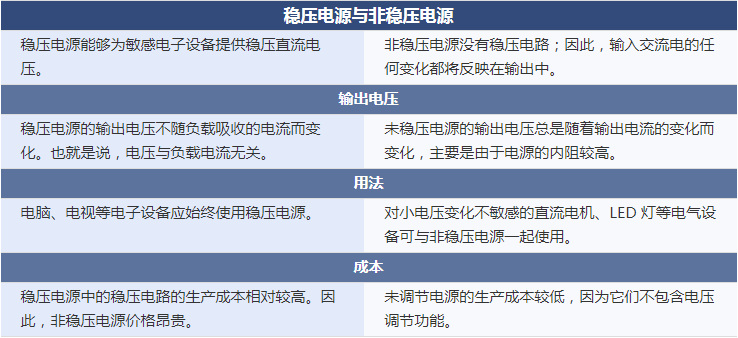

  直流稳压电源和直流非稳压电源有什么区别?


  总之,电源用于为电气和电子设备供电,大多数电子设备都使用直流电源进行操作,并且该直流电源应具有干净且恒定的电压。稳压电源是将交流主电压转换为干净、恒定的直流电压的装置。通过使用电压调节器电路,在输出中避免了输入交流电压的变化和噪声。相比之下,未稳压的直流电源没有稳压电路。因此,它仅通过对交流电进行整流和滤波来提供纹波直流电压。这是稳压电源和非稳压电源之间的主要区别。与稳压电源的输出不同,未稳压电源的输出将反映输入交流电的变化和噪声。
