变频电源(500VA-1KVA)AS1000 Series-苏州吉事励电源厂家

变频电源(500VA-1KVA)

AS1000 Series

产品描述

单、三相交流变频电源采用SPWM高频脉宽调制方式，先进的直接数字频率合成器(DDS)波形产生技术，提供干净的正弦波输出；输出频率:40Hz-500Hz(10Hz-1000Hz需定制），输出电压：低档0-150V/高档0-300V（0-2000VAC可订制）可模拟标准或异常的电压及频率状态，应用于测试系统、电子电器、电机、照明等领域的生产及研究。

咨询价格

产品型录

产品视频

用户手册

产品介绍

◉采用先进的直接数字频率合成器（DDS）波形产生技术，频率稳定度高，连续性好；

◉测量精度高，适用电流正弦半波及其类似的带直流分量的各种波形的测试；

◉提供嵌入式智能化PC机监控系统；

◉全范围可调输出电压低档0-150V，高档0-300V，步距0.1V；

◉输出频率45-120Hz（40-500 Hz选购）,步距0.1Hz；

◉输出电流限定功能；

◉具有3组记忆，可以将常用的参数(电压V、频率F、电流I)存储，以便使用时轻松调用；

◉具有RS232C通讯接口【IEEE488.2(GPIB)可选】，指令执行时间小于10ms；(通讯接口选配)；

◉保护模式：过压，过流，过载，短路，限流等；

◉提供均方根电压，均方根电流，有功功率，频率，功率因素等读值；

◉对100%除载加载,稳定反应时间在20ms以内，超载能力强，瞬间电流能承受额定电流的3倍；

◉输入输出隔离。

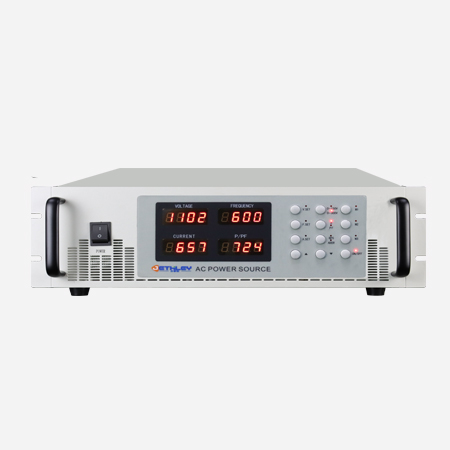

AS1000 系列单相变频电源

型号Mode

AS1000

AS1001

AS1003

AS1005

AS1010

AS1015

AS1020

AS1030

AS1050

AS1100

AS150

容量Power

500 VA

1 KVA

3 KVA

5 KVA

10 KVA

15 KVA

20 KVA

30 KVA

50 KVA

100KVA

150KVA

制作方式Working

SPWM( 正弦脉宽调制 )

输入INPUT

相数Phase

1φ2 W+ PE 单相两线+地线

3φ4 W+ PE 三相四线+地线

电压Voltage

220 V±15 %

380 V±15 %

频率Frequency

47 Hz - 63 Hz

输出OUTPUT

相数Phase

1φ2 W+ PE 单相两线+地线

电压Voltage

低档0 -150 VAC/高档0 -300 VAC

频率Frequency

45-120 Hz( 40 - 500 HZ可选)，0 . 1 Step

额定电流Max Current

L= 120 V

4. 2 A

8 . 4 A

25 A

42 A

84 A

125 A

168 A

250 A

420 A

840 A

1250 A

H= 240 V

2 . 1 A

4 . 2 A

12 . 5 A

21 A

42 A

62 . 5 A

84 A

125 A

210 A

420 A

625 A

LED显示Display

电压Vrms、电流Arms、频率Fre 、功率Wattage 、功率因数PF

电源调整率 Linear Regulation

0 . 1 %

负载调整率Load Regulation

1 %

波形失真度 Harmonic T. H. D

2%(纯阻性负载)

频率稳定度Frequency Regulation

0 . 01 %

电压解析度Voltage Resolution

0 . 1 V

频率解析度Frequency Resolution

0 . 1 Hz

电流解析度Current Resolution

0 . 0 01 A

0 .01A

0 . 1 A

1 A

测量精确度

电压Voltage

0 . 5 % FS+ 5 dgt

电流Current

0 . 5 % FS+ 5 dgt

功率Wattage

0 . 5 % FS+ 5 dgt

频率Frequency

0 . 01 % FS+ 5 dgt

设定精确度

电压Voltage

0.3 % FS

频率Current

0 . 1 % FS

存储组数 Storage groups

M 1 ( V_ F_ A )﹑M 2 ( V_ F_ A )﹑M 3 ( V_ F_ A)

通讯接口Interface

RS 232C【IEEE 488 . 2( GPIB) 可选】

限流设定I-LIM Set

O-Max Current

保护Protection

过流Over Current 过温 Over Temp 过载Over Load 短路Short Circuit

重量( Kg)

120

150

200

400

500

600

体积W×H×D( mm)

430×133×370

430×177
×460

430×430
×450

430×765×550

550×1280×700

800×1680×850

运行环境Environment

-10～45℃ 10 - 90 % RH

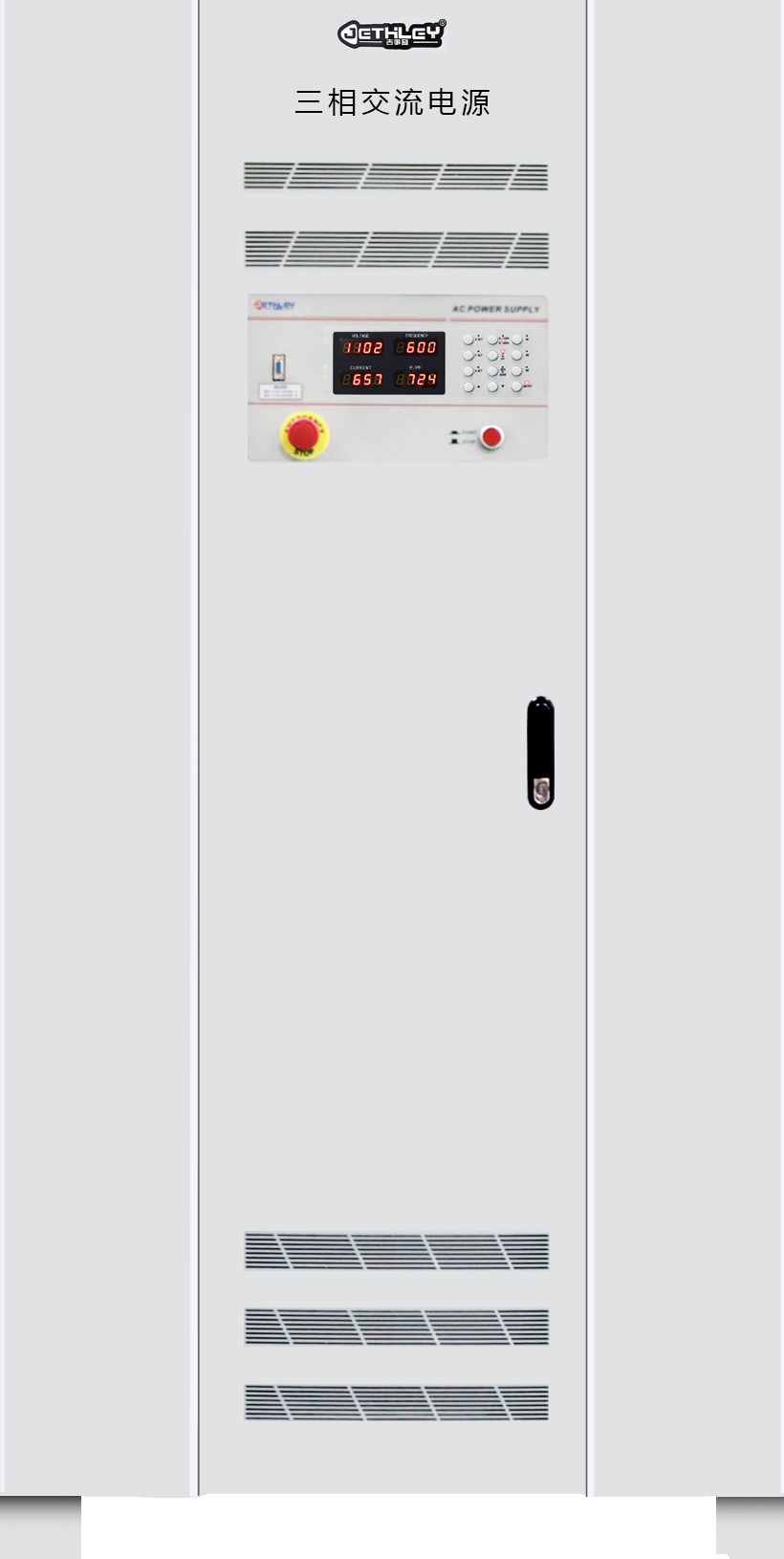

AS1000S 系列三相变频电源

型号 Model

AS1006S

AS1010S

AS1015S

AS1020S

AS1030S

AS1045S

AS1060S

AS1100S

AS1150S

AS1300S

AS1450S

AS11000S

输出容量 Capacity

6KVA

10KVA

15KVA

20KVA

30KVA

45KVA

60KVA

100KVA

150KVA

300KVA

450KVA

1000KVA

制作方式 Made

SPWM（正弦脉宽调制）

输入

INPUT

相数 Phase

1φ2W+PE 单相两线+地线

3φ4W+PE 三相四线+地线

电压Voltage

220V±15%

380V±15%

频率Frequency

47Hz-63Hz

输出

OUTPUT

相数 Phase

3φ4W+PE 三相四线+地线

相电压Voltage

低档0-150VAC/ 高档0-300VAC

频率Frequency

45.00-120.0Hz(40.00-500.0Hz可选,10-1000Hz订制），0.1Step

最大相电流

Max Current

L=120V

16.8A

28A

42A

56A

84A

168A

280A

420A

560A

840A

1400A

2800A

H=240V

8.4A

14A

21A

28A

42A

84A

140A

210A

280A

420A

700A

1400A

LED显示（A相） Display

电压 Vrms、电流 Arms、频率 Fre、功率Wattage、功率因数PF

电源调整率 Line Regulation

0.1%

负载调整率 Load Regulation

波形失真T.H.D

2%（纯阻性负载）

频率稳定度 Frequency Accuracy

0.01%

电压解析度 Voltage Resolation

0. 1V

频率解析度 Frequency Resolation

0.1Hz

电流解析度 Current Resolation

0.01A

0.1A

测量精确度

电压Voltage

0.5%FS+5dgt

电流Current

0.5%FS+5dgt

功率Watte

0.5%FS+5dgt

频率Frequency

0.01%FS+5dgt

设定精确度

电压Voltage

1% FS

频率Current

0.1% FS

存储组数Memory

M1(V_F_A)、M2(V_F_A)、M3(V_F_A)

通讯接口Interface

RS232/RS485【IEEE488.2（GPIB）可选】

限流设定 I-LIM Set

0—Max Current

保护 Protection

过流Over Current 过温 Over Temp 过载Over Load 短路Short Circuit

重量 Weight（KG）

120

150

200

300

500

900

1200

1800

2500

5000

体积W×H×D（mm）

430×800×700

550×1280×700

800×1680×850

1000×2000×1050

1500×2000×1350

3000×2000×1050

工作环境 Work Condition

-10～45℃ 10～90%RH
