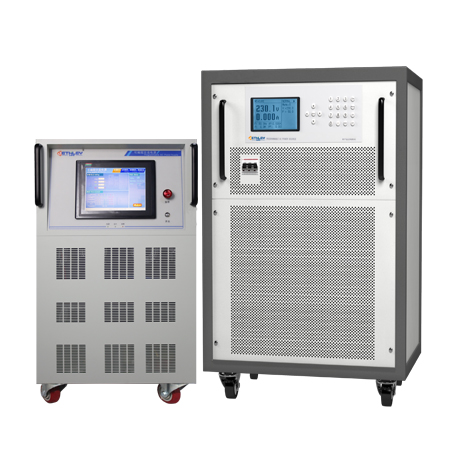

可编程交流变频电源
AS2000系列
产品描述

单/三相可编程交流变频电源采用SPWM高频脉宽调制方式,先进的直接数字频率合成器(DDS)波形产生技术,提供干净的正弦波输出,可模拟标准或异常的电压及频率状态,单机最大输出功率可达2000kVA,并可选配步阶、渐变、三相独立可调、缓启动输出等功能。应用于家用电器、商用空调压缩机、电机电子、医疗设备、照明等产业,并更加适合实验室、认证/研发单位等有高精密或复杂的电源应用场合。

咨询价格
产品型录
产品视频
相关文章
用户手册
产品介绍




采用先进的直接数字频率合成器(DDS)波形产生技术,频率稳定度高,连续性好;

测量精度高,适用电流正弦半波及其类似的带直流分量的各种波形的测试;

提供嵌入式智能化PC机监控系统;

全范围可调输出电压低档0-150VAC/ 高档0-300VAC,步距0.1V;

输出频率45-500 Hz,步距0.1 Hz;

输出电流限定功能;

具有9组记忆,可以将常用的参数存储,以便使用时轻松调用;

具有RS232C通讯接口【IEEE488.2(GPIB)可选】,指令执行时间小于10ms;

保护模式:过压,过流,过载,短路,限流等;

提供均方根电压,均方根电流,有功功率,频率,功率因素等读值;

对100%除载加载,稳压反应时间在20ms以内,超载能力强,瞬间电流能承受额定电流的3倍;

电压、频率、时间、数字式按键输入,精确度高;

本机一次可执行30组不同电压、频率、上升时间、运行时间之设定, 并可作连续999999次循环测试。

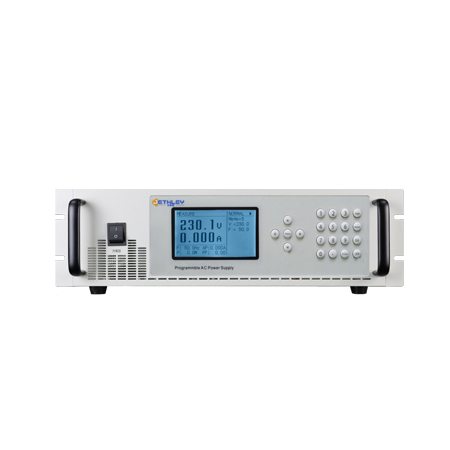

AS2000系列单相可编程交流变频电源
型号 Model AS2003 AS2005 AS2010 AS2015 AS2020 AS1030 AS1050 AS2100 AS2200
容量 Capacity 3KVA 5KVA 10KVA 15KVA 20KVA 30KVA 50KVA 100KVA 200KVA
制作方式 Working SPWM(正弦脉宽调制)
输入INPUT 相数 Phase 1φ2W+PE 单相两线+地线 3φ4W+PE 三相四线+地线
电压 Voltage 220V±15% 380V±15%
频率 Frequency 47Hz ~ 63Hz
输出OUTPUT 相数 Phase 1φ2W+PE 单相两线+地线
电压 Voltage 低档 0~150.0VAC /高档 0~300.0VAC自动挡AUTO (特殊电压需订制)
频率 Frequency 45~120Hz(40 ~500Hz 选配,10 ~1000Hz订制)0.1Step

最大电流

Max Current

L=120V 16.8 A 42 A 84 A 126 A 168 A 252 A 420 A 840 A 1680 A
 H=240V 8.4A 21A 42 A 63 A 84 A 126 A 210 A 420 A 840 A
显示 LED Display 电压 Vrms、电流Arms、频率Fre、功率Wattage、功率因数 PF
电源稳压率
Linear Regulation
0.1%
负载调整率
Load Regulation
1 %
波形失真度Harmonic THD 1.5%(纯阻性负载)
频率稳定度
Frequency Regulation
0.01%
电压解析度 Voltlage Resolution 0.1V
频率解析度
Frequency Resolution
<100Hz    0.01 Hz,  >100 Hz     0.1 Hz
电流解析度 Current Resolution 0.01A 0.1A 1A
测量精确度 电压 Voltage 0.2%FS+5dgt
电流 Current 0.3%FS+5dgt
功率 Wattage 0.45%FS+5dgt
频率 Frequency 0.01%FS+5dgt
设定精确度 电压 Voltage 0.2%FS
频率 Current 0.01%FS
存储组数Memory 共9组,每组可记忆电压、频率值、可方便调用
可编程组数Programmable 共30组,每组可运行电压、频率值、上升时间、运行时间
过载能力 105%<输出≤110% 15秒关断输出 ;110%<输出≤200% 5秒关断输出;
200%<输出≤300% 2秒关断输出 ;300%<输出 立即关断输出
抗冲击能力 可承受3倍额定电流持续2 S,可承受功率不大于电源额定功率0.5倍的感
性负载或波峰因数不大于3.0整流性负载的启动冲击
通讯接口 Interface RS232C 【IEEE488.2(GPIB)选配】
限流设定 I-LIM Set O-Max Current
保护 Protection 过流 Over Current    过温 Over Temp 过载Over Load 短路Short Circuit
重量(Kg) 30 50 60 80 120 250 300 600 800
体积 W×H×D(mm) 430×178×570 430×520×550 430×765×550 800×1680×1050 1000×2000×1050
运行环境 Environment 0 ~40℃(室外-20℃ ~ 50℃需定制)     20~90%RH





AS2000系列三相可编程交流变频电源
型号 Model AS2006S AS2010S AS2015S AS2020S AS2030S AS2045S AS2060S AS2100S AS2150S AS2300S AS2450S AS21000S
容量 Capacity 6KVA 10KVA 15KVA 20KVA 30KVA 45KVA 60KVA 100KVA 150KVA 300KVA 450KVA 1000KVA
制作方式 Working SPWM(正弦脉宽调制)
输入INPUT 相数 Phase 1φ2W+PE 单相两线+地线 3φ4W+PE 三相四线+地线
电压 Voltage 220V±15% 380V±15%
频率 Frequency 47Hz ~ 63Hz
输出OUTPUT 相数 Phase 3φ4W+PE 三相四线+地线
电压 Voltage 低档 0~150.0VAC /高档 0~300.0VAC自动挡AUTO (特殊电压需订制)
频率 Frequency 45~120Hz(40 ~500Hz 可配,10 ~1000Hz订制)0.1Step

最大电流

Max Current

L=120V 16.8 A 28 A 42 A 56 A 84 A 126 A 168 A 280 A 420 A 840 A 1260 A 2800 A
H=240V 8.4 A 14 A 21 A 28 A 42 A 63 A 84 A 140 A 210 A 420 A 630 A 1400 A
显示 LED Display 电压 Vrms、电流Arms、频率Fre、功率Wattage、功率因数 PF
电源稳压率
Linear Regulation
0.1%
负载调整率
Load Regulation
1 %
波形失真度
Harmonic THD
1.5%(纯阻性负载)
频率稳定度
Frequency Regulation
0.01%
电压解析度
Voltlage Resolution
0.1V
频率解析度
Frequency Resolution
<100Hz 0.01 Hz,
>100Hz 0.1 Hz
电流解析度
Current Resolution
0.01A 0.1A 1A
测量
精确度
电压 Voltage 0.2%FS+5dgt
电流 Current 0.3%FS+5dgt
功率 Wattage 0.4%FS+5dgt
频率 Frequency 0.01%FS+5dgt
设定
精确度
电压 Voltage 0.2%FS
频率 Current 0.01%FS
存储组数Memory 共9组,每组可记忆电压、频率值、可方便调用
可编程组数Programmable 共30组,每组可运行电压、频率值、上升时间、运行时间
过载能力 105%<输出≤110% 15秒关断输出 ;110%<输出≤200% 5秒关断输出;200%<输出≤300% 2秒关断输出 ;300%<输出 立即关断输出
抗冲击能力 可承受3倍额定电流持续2 S,可承受功率不大于电源额定功率0 . 5倍的感性负载或波峰因数不大于3 . 0整流性负载的启动冲击
通讯接口 Interface RS232C/RS485 【IEEE488.2(GPIB)选配】
限流设定 I-LIM Set O-Max Current
保护 Protection 过流 Over Current  过温 Over Temp 过载Over Load 短路Short Circuit
重量(Kg) 75 90 120 150 200 300 600 900 1200 1800 3000 4500
体积 W×H×D(mm) 430×800×700 8000×1680×850 1000×2000×1050 1200×2000×1400 1800×2000
×1600
3600×2000
×1600
运行环境 Environment -10 ~45℃(室外-20℃ ~ 50℃需定制)     0~90%RH
