可编程交流负载
ACL-R系列
产品描述

◉功率:3-2000KW可选;◉内置新型合金电阻丝材料,采用耗能方式工作,强制风冷方式;◉触摸屏+远程上位机控制,通讯接口RS232、RS485等,遵循标准的modbus RTU协议。

咨询购买
产品型录
产品视频
相关文章
用户手册
产品介绍


ACL-R-P系列单/三相可编程交流负载内置新型合金电阻丝材料, 采用耗能 方式工作, 散热采用强制风冷方式, 风机采用小型轴流风机, 具有风量大, 散热性好, 噪音小等特点; 可以模拟各种功率负荷, 应用于各类开关电源、 发电机 组、 逆变器等产品的日常维护测试、 出厂检验测试和产品老化。


采用触摸屏+PLC方式进行 控制, 具有本控与PC控制两种 方式, 提供相应上位机操作软件控制 方式;

采用不锈钢合金电阻制造,测试过程不会由于阻性负载元件发热引起阻抗值的热漂移;

可以将测量数据上传到电脑并实现对检测过程数据的过程过程记录存储功能;

用户可根据性能参数、检测要求,设定调整放电功率、设定放电时间、定时时间到自动关断负载;

检测各种发电设备以及放电设备的工作效率、满负载运行满量程输出功率及带载能力;

模拟各类复杂工作环境,功率的突加突卸,检测放电设备的实际带载能力和效率;

急停和温度保护,超载,短路,过温设备自动切断;

具有过温保护功能和温度设定(0~150°)以及温度监测功能;

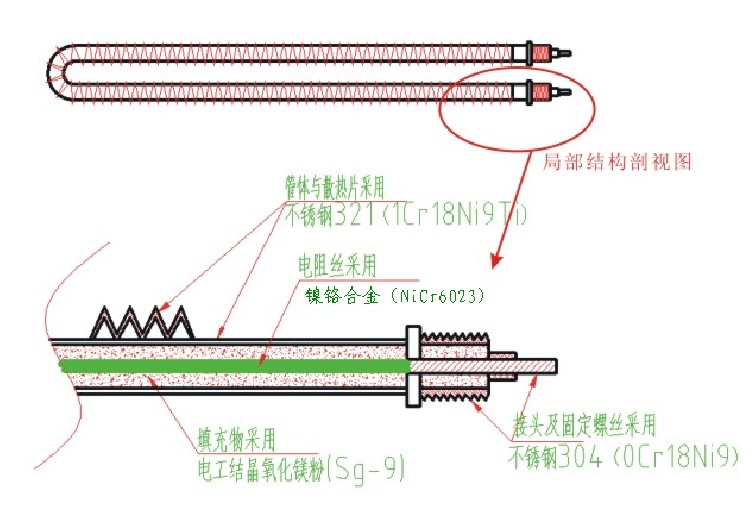

合金电阻丝材料介绍:

(1) 合金电阻丝材料选用耐高温(工作温度不超过1300°C)、电气性能稳定、 温漂系数小(5*10-5/°C)的银铭合金  (NiCr6023) 。

(2) 功耗电阻各组成部分的材质都有严格规定,管体采用伸展性及抗氧化高的不锈钢321(1Cr18Ni9Ti) , 填充材  料为出口级电工结晶氧化镁粉(Sg-9),执行标准为JBY-TE4088-199,制造过程中镁砂密度值在3.Og/cm3士2' 接线螺丝及固定螺丝柱采用耐腐蚀及耐高温的不锈钢304(0Cr18Ni9)。通过严格、明确的3.Og/cm3士2材质控制,可保证批星生产的合金电阻具有高度一致的性能。

(3) 散热片采用高度为7mm土2, 厚度为0.4mm土2的不锈钢321材质, 散热片绕制间隔小千或等于3mm土2。

(4)单根功耗电阻的耐压为DC3000V或AC1500V、50Hz时1分钟不击穿。通过多根合金电阻串联,可保证耐压值达到40kV。

(5)合金电阻在正常工作状态下散热片平均温度≤300℃,不超过320℃,距离电阻至高温度1300℃有近5倍的裕度,这样就保证合金电阻可以上时间连续工作。

(6)在功率电阻达到300°—400°时,温漂仍≤±2%,从而保证了高温状态下,负载阻值不会有大的波动变化,无论在何种温度下都能加载稳定的功率值。

(7)无论冷态、热态下,负载误差≤±3%。




(4)单根功耗电阻的耐压为DC3000V或AC1500V、50Hz时1分钟不击穿。通过多根合金电阻串联,可保证耐压值达到40kV。

(5)合金电阻在正常工作状态下散热片平均温度≤300℃,不超过320℃,距离电阻至高温度1300℃有近5倍的裕度,这样就保证合金电阻可以上时间连续工作。

(6)在功率电阻达到300°—400°时,温漂仍≤±2%,从而保证了高温状态下,负载阻值不会有大的波动变化,无论在何种温度下都能加载稳定的功率值。

(7)无论冷态、热态下,负载误差≤±3%。











ACL- R- P系列单相可编程交流负载(三相规格下翻)
型号Model ACL-R05-P ACL-R10-P ACL-R20-P ACL-R30-P ACL-R50-P ACL-R100-P ACL-R300-P
放电功率 wattage 5KW 10KW 20KW 30KW 50KW 100KW 300KW
测试电压Test voltage 0 - 300 VAC单相两线制( 客户选配、特殊电压可订制
频率Frequency 50 HZ/ 60 HZ, 400 HZ(特殊频率可订制
功率因素PFC PF= 1 特殊可订制
步进Minimum step 0.01KW 0.1 KW 0.1KW 0.1KW 1KW 2KW 2KW
显示Display 电压、电流、频率、功率、功率因素、温度
电压精度Voltage precision 0.5%
电流精度Current precision 0.5%
负载误差Load error 3%
控制方式Control 触摸屏+PC
可程组数Programmable 30组
供电电压Power 单相 220VAC/50HZ
工作方式Working 可连续工作
保护Protection 过温保护、过温报警、过流保护、短路保护
通讯接口Interface RS232C / RS485
绝缘等级Insulation F级
防护等级Protect IP30 (室内)
冷却方式Cooling 强制风冷
噪音Noise 距离1米, 小于75dB
运行环境Environment -10 - 45℃(室外- 20℃ - 50℃需定制) 10 - 90 % RH
重量Weight ( Kg) 40 100 120 180 200 300 400
体积W×H×D( mm) 430x450x540 480x800x750 480x800x750 700x1000x900 700x1200x900 950x1500x900 1200x1600x900
备注 功率因素0.3-1可订制

续上

ACL- R- P系列三相可编程交流负载
型号Model ACL-R06S-P ACL-R10S-P ACL-R30S-P ACL-R50S-P ACL-R100S-P ACL-R300S-P ACL-R500S- P
放电功率 wattage 6KW 10KW 30KW 50KW 100KW 300KW 500KW
测试电压Test voltage 0 - 300 VAC单相两线制( 客户选配、特殊电压可订制
频率Frequency 50 HZ/ 60 HZ, 400 HZ(特殊频率可订制
功率因素PFC PF= 1 特殊可订制
步进Minimum step 0.1KW 0.1 KW 1KW 1KW 1KW 2KW 10KW
显示Display 电压、电流、频率、功率、功率因素、温度
电压精度Voltage precision 0.5%
电流精度Current precision 0.5%
负载误差Load error 3%
控制方式Control 触摸屏+PC
可程组数Programmable 30组
供电电压Power 单相 220VAC/50HZ
工作方式Working 可连续工作
保护Protection 过温保护、过温报警、过流保护、短路保护
通讯接口Interface RS232C / RS485
绝缘等级Insulation F级
防护等级Protect IP30 (室内)
冷却方式Cooling 强制风冷
噪音Noise 距离1米, 小于75dB
运行环境Environment -10~45℃(室外-20℃~50℃需定制)10-90%RH
重量Weight ( Kg) 100 150 250 300 600 900 1200
体积W×H×D( mm) 480×800×750 480×800×750 700×1000×900 700×1200×900 950×1500×900 1200×1800×900 2400×1800×900
备注 功率因素0.3-1可订制
