三相异步交流电动机以其结构简单、成本低、维修方便、操作方便等优点在工农业生产中得到广泛应用。三相交流电机使用三相变频电源(3相220v、380v、400v、415v、480v等)，但在一些实际应用中，我们只有单相变频电源(1相110v、220v、230v、240v等).)，尤其是家用电器，那么，如何利用重绕电机方法在单相变频电源上运行三相电机？

　　电机重绕

　　将3相电机工作在1相电源上进行转换有一些工作要做。这里将向您展示如何将三相380v电机转换为在单相220v电源上运行。

　　倒带原理

　　三相异步电动机利用三个相互隔开120°角的平衡电流通过定子绕组产生时变旋转磁场来驱动电动机。在谈三相异步电动机改用单相变频电源工作之前，先说明一下单相异步电动机旋转磁场的建立问题，因为单相电动机只有在旋转磁场建立后才能启动.之所以没有初始启动转矩，是因为单相绕组在磁场中不是旋转而是脉动的。换句话说，它在定子方面是固定的。在这种情况下，定子的脉动磁场与转子导体中的电流相互作用，由于没有旋转磁场而不能产生转矩，从而使电动机无法启动。但是，电机内部两个绕组的位置有不同的空间角度。如果它试图产生不同的相电流，则两相电流在时间上有一定的相位差，从而产生旋转磁场。所以单相电机定子不仅要有工作绕组，还要有起动绕组。根据这个原理，我们可以利用三相异步电动机的三相绕组，将其中一个绕组线圈用电容或电感移位，使两相通过不同的电流，建立旋转磁场，操作电机。

　　重绕法

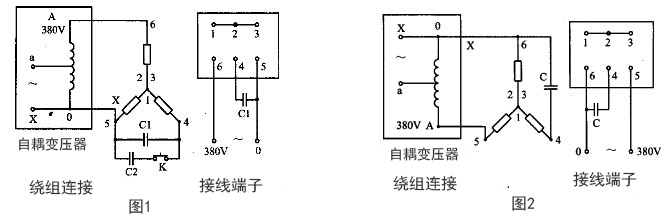

　　一相电源使用三相电机，可将任意两相绕组线圈串联，再接另一相。此时，两绕组中的磁通有相位差，但工作绕组和启动绕组接在同一个电源上，所以电流相同。因此，在启动绕组上串联一个电容、电感线圈或电阻，可使电流产生相位差。为了增加连接上的启动转矩，可以使用自耦变压器将单相变频电源电压从220V提高到380V，如图1所示。

　　一般小型电机都是Y形接法。对于Y型三相异步电动机，电容器C绕组端接自耦变压器启动端。如果要改变轴的旋转方向，按图2接线。

　　如果不想增加电压，220V电源也可以用这个。因为原来的三相380V供电电压绕组现在用220V供电，电压太低，所以扭矩太低。

　　图3接线扭矩过低。如果要增大转矩，可以将锁相电容器一起连接在线圈中的两相绕组上，并将其用作启动绕组。单线圈直接接220V电源，见图4。

　　在图3和图4中，如果需要改变轴的旋转方向，只需改变起始绕组或工作绕组的端到端方向即可。

　　两个绕组串联后的磁矩(其中一个为反串)由两个角度为60°的磁矩组成(图5)。磁矩远高于120°磁矩(如图6所示)，因此图5接线启动扭矩大于图6接线。

　　起动机绕组上接入电阻R(图7)的阻值应接近定子绕组相电阻，并应能承受起动电流，即起动转矩的0.1-0.12倍。

　　相移电容器的选择

　　工作电容c=1950×Ie/Ue×cosφ(微律)，Ie、ue、cosφ为原电机额定电流、额定电压和功率圈数。

　　三相异步电动机(220V)上单相变频电源使用的一般工作电容：每100W使用4～6个微律电容。启动电容可根据启动负载选用，一般为工作电容的1～4倍。当电机达到额定转速的75%~80%时，应断开启动电容器，否则会烧毁电机。

　　应正确选择电容器的容量，使两相绕组的电流11、12相等且等于额定电流Ie，即11=12=Ie。如果需要高启动转矩，可以加一个启动电容，并接在工作电容上。当启动正常时，断开启动电容器。

　　在单相变频电源上运行三相电机有很多好处，重绕工作很容易。但单相变频电源一般容量太低，必须承受很大的启动电流，所以这种方法只能适用于1kw以下的电机。
