三相交流变频电源怎么接？在三相120°系统中，传输功率需要3根导线，而其他模式需要6根导线。所需的铜线数量减少了一半，电缆传输损耗也减少了一半。
Y形连接或星形连接

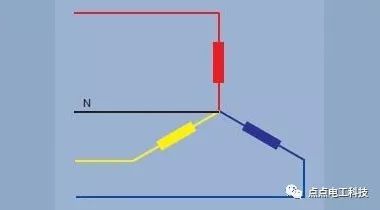

具有简单连接的三相系统通常如图5的示意图所示，称为“Y或星形”连接。
公共点称为中性点。为了安全起见，此点通常基于电源。在实践中，负载并不完全平衡，因此电流使用第四根“中性”线分配。如果当地法规和标准允许，中性导线可能比三根主导线短得多。
图5.星形或星形连接-三相四线
三角形连接

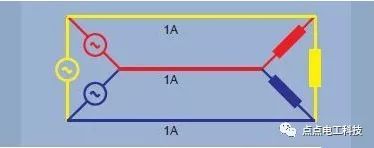

上述三个单相电源也可以串联连接。不管什么时候，三个120°相移电压之和为零。也就是说如果和为零，则两个端子处于相同电位，可以连接在一起。这种连接方法如图7所示，用希腊字母Δ表示，称为三角形连接方法。

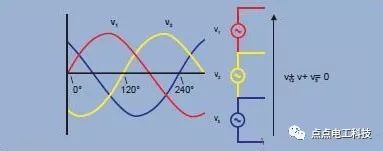

图6.任何时间的瞬时电压之和为零
图7.三角形连接-三相三线
Y连接与Delta连接的比较
Y连接用于家庭和办公室中使用，通常出现在单相电器供电。单相负载连接到线路和中性点之间的一个Y支路。每个相位的总负载被尽可能地划分，以为主三相电源提供平衡负载。
Y形连接还可以为高压下的高功率负载提供单相或三相电源。单相电压是相到中性点的电压。也可获得更高的相间电压，如图8中的黑色矢量所示。

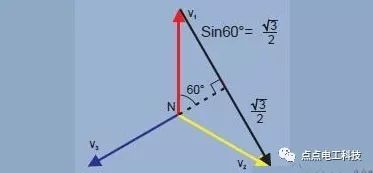

图8.V相位=√3xV相中性
三角形连接最常见的用例是为三相工业负载供电。然而，通过沿变压器线圈连接或“分接”，可以从三相三角形电源获得不同的电压组合。例如，在美国，240Vdelta系统可能具有分相或中心抽头线圈，提供两个120V电源（图9）。为安全起见，中心抽头可在变压器上接地。在三角形连接的中心抽头和第三个“高支路”之间，还提供208V电压。

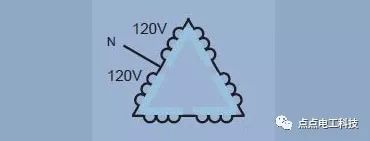

图9.带“分相”或“中心抽头”线圈的三角形连接
能量测量
在交流系统中，功率是用功率表测量的。现代数字采样功率表通过将电压和电流的多个瞬时样本相乘，然后取瞬时功率的平均值来表示有功功率，从而计算瞬时功率。功率表将在广泛的波形、频率和功率因数范围内准确测量有功功率、视在功率、无功负载、功率因数、谐波等。为了使功率分析仪获得良好的结果，必须正确识别接线配置，并且必须正确连接功率分析仪。
单相功率表的连接

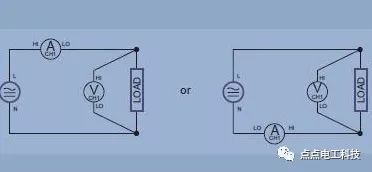

只需要一个功率表，如图10所示。系统与功率表电压和电流端子的连接非常简单。功率计的电压端子并联连接在负载两端，电流通过与负载串联连接的电流端子输入。
图10.单相双线和直流测量
单相三相连接

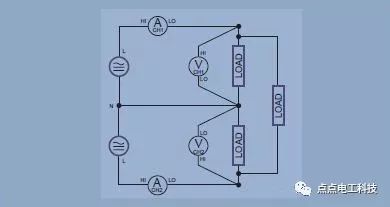

在该系统中，如图11所示，电压由一个中心抽头变压器线圈产生，全部同相。这在北美住宅应用中非常常见，其中提供一个240V电源和两个120V电源，每个支腿上可能有不同的负载。要测量总功率和其他量，请连接两个功率表，如图11所示。
图11.单相三线制
布伦德尔定理：所需功率表的数量
在单相系统中，只有两根电线。使用功率计测量功率。在三线制系统中，需要两个功率表，如图12所示。
通常，所需电表数量=线路数量-1
图12.三线星形系统

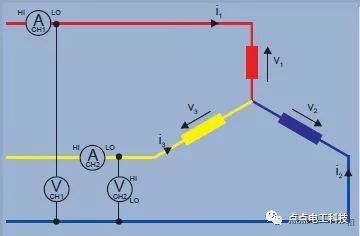

三相Y系统的验证
功率计测量的瞬时功率是采样的瞬时电压和电流的乘积。
功率表1读数=i1（v1-v3）
功率表2读数=i2（v2-v3）
读数和W1+W2=i1v1-i1v3+i2v2-i2v3
=i1v1+i2v2-（i1+i2）v3
（根据基尔霍夫定律，i1+i2+i3=0，因此i1+i2=-i3）
2读数W1+W2=i1v1+i2v2+i3v3=总瞬时功率。
三相三线连接法-两电表法
使用三根线，需要两个功率计来测量总功率。如图所示，将两相连接到电表的电压端子。
图13三相三线二电表系统
三相三线连接法-三电表法

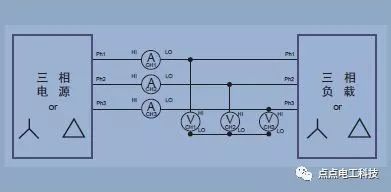

如前所述，虽然三线制系统由于只需要两个功率计来测量TEM中的总功率，因此有时使用三个比较方便。在所示连接中，将三个功率计的电压低端连接在一起，形成假中性点。
图14.三相三线（三瓦表法，将分析仪设置为三相四线模式）。
三线三瓦表连接的优点是可以指示每相的功率（这是两瓦连接无法做到的）和相电压。
三相四线连接

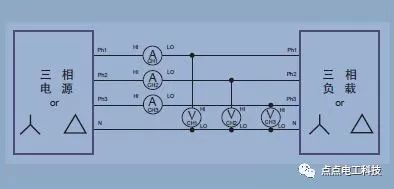

需要三个功率计来测量四线系统中的总功率。测得的电压是实际相电压。相间电压幅度和相电压可以使用矢量数学准确计算。现代功率分析仪还使用KiehlHall定律，计算通过中性线的电流。
图15.三相四线（三电表法）
配置测量设备
当线路数量固定（N）时，需要N-1个功率计来测量整体电能质量，即功率。确保您有足够数量的频道并正确连接
现代多通道功率分析仪可以使用适当的内置公式直接确定整体电能质量，例如瓦特、伏特、安培、伏安和功率因数。该公式是根据路由配置选择的，因此设置路由以获得良好的总功率测量非常重要。具有矢量功能的功率分析仪将相电压（或风）分量转换为线电压（或增量）分量。在只有一个功率计的平衡线性系统中，只有√3的系数可用于系统间转换或测量缩放。
