交流负载能否用PLC晶体管输出驱动?
交流负载能否用PLC晶体管输出驱动?答案当然是不能,PLC的输出类型有晶闸管输出,继电器输出,晶体管输出,我们今天主要研究的是晶体管输出对交流负载的影响,晶体管输出有方向性,是一般PLC输出模块,

  交流负载能否用PLC晶体管输出驱动?答案当然是不能,PLC的输出类型有晶闸管输出,继电器输出,晶体管输出,我们今天主要研究的是晶体管输出对交流负载的影响,晶体管输出有方向性,是一般PLC输出模块,如果我们在加电压时,将电压加反的话,可能会导致晶体管烧坏(不排除反接保护的可能),交流电源电压方向是不断变化的,所以在大多数情况下不能直接导致交流负载驱动。

  当然,也不是不能用晶体管输出控制交流负载,如果输出模块指向可以做直流交流俩用的电源,就能驱动交流负载,所以必须具体问题具体分析,防止出现不必要的问题。

  我们都知道,晶体管输出明显的优势是开关速度快到几百赫兹或几百千赫,在交流这里就有点大材小用了,因为交流本身只有50赫兹,在这里完全是没有意义的。因此,通用输出模块只有晶体管 (DC) 和继电器(正常AC 和 DC)。

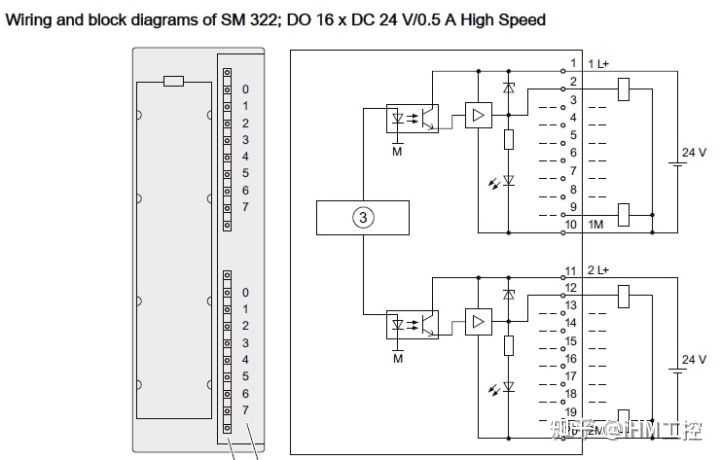

  大家都知道,工程驱动的交流负载一般用于驱动24VDC晶体管输出中间继电器(尽可能放置中间继电器)、220V交流控制电路和二次负载中的继电器来进行二次驱动。上面2号端子上的负载是线圈,通常是中间继电器的绕组。

  为什么要用外部中间继电器?因为外部中间继电器的优点是带载能力强,220VAC 的几安培电流无关紧要,甚至可以直接驱动接触器线圈。中间继电器的另一个优点是交流系统与直流系统完全隔离,防止了外部系统对PLC模块的损坏,减少了外部干扰对控制模块的影响。

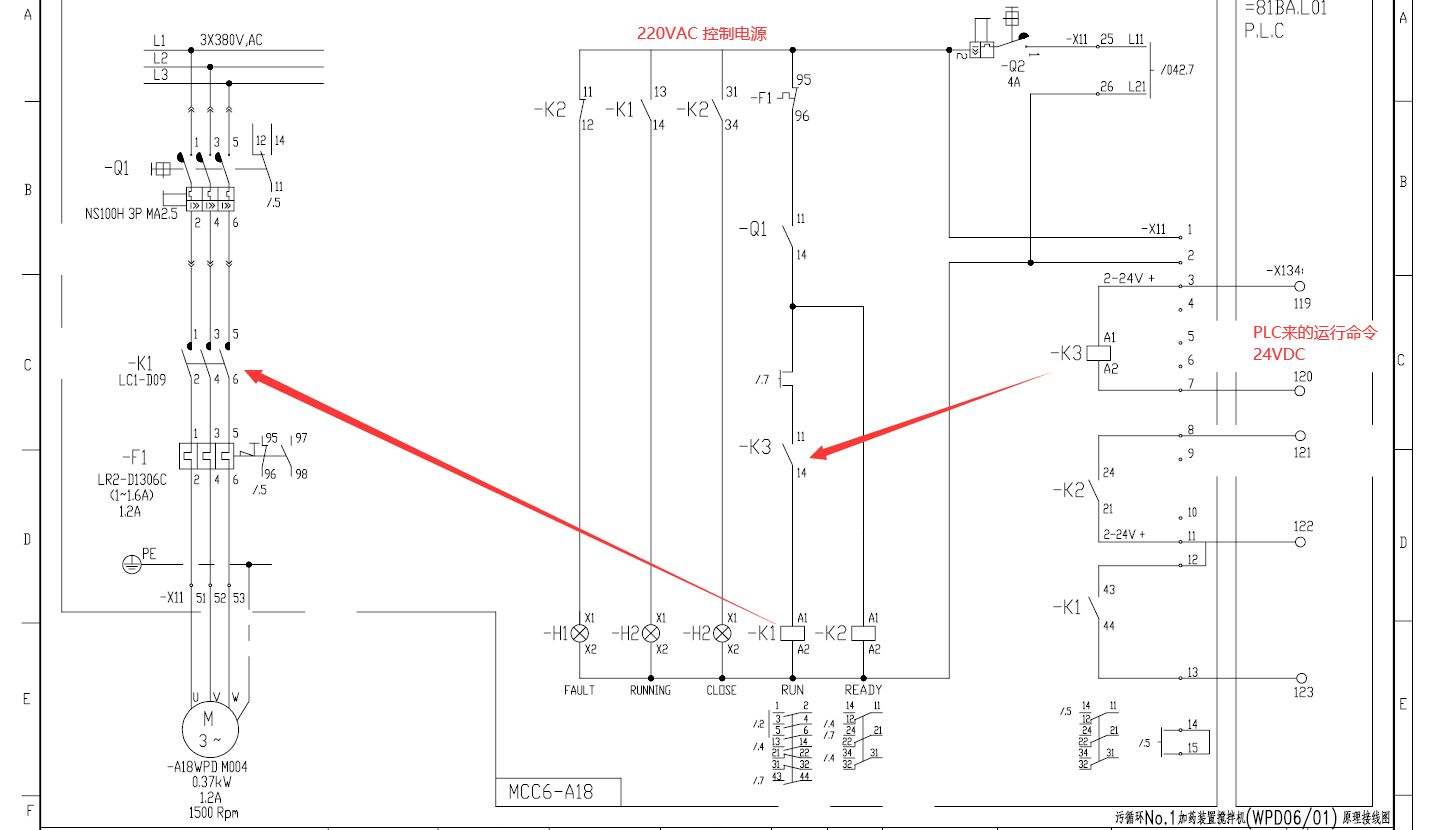

  下面是一个典型的电机控制电路,展示了从 PLC 到主电路的控制过程。
