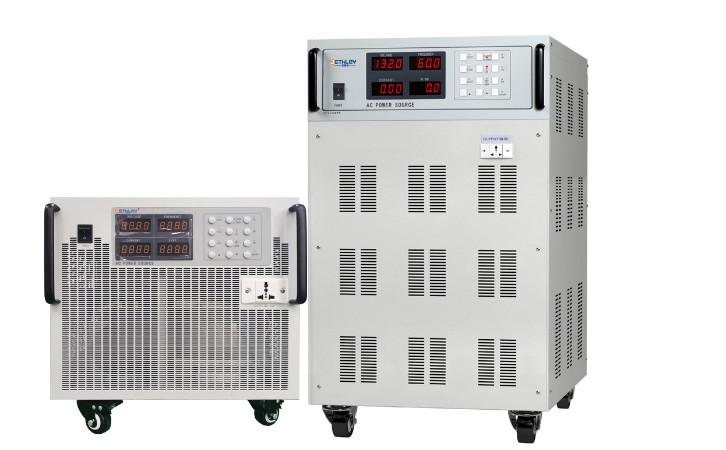

三相变频电源是变频电源的一种表现形式。变频电源只是国内的一个名称。更准确地说，它应该被称为交流电源频率转换器，主要用于转换输出电压和输出频率。它可以将输入交流电源转换为可控交流电源，从而实现负载控制。三相变频电源是指电源是三相输出。输入可以使三相或单相。如果单相输入，则需要考虑输入端是否能够承受输出功率产生的电流。

　　三相变频电源的原理介绍：

　　SPWM模式，采用了IGBT模块和先进的数字直接合成器信号发生技术DDS)，通过AC-AC转换，隔离变压器隔离输入输出电压源，确保高质量、稳定的负载次数和电压。它与三相电源相同，但与电网相比，它具有波形失真低、频率性能稳定、输出电压高、输出电压平衡、三相电压平衡、输出电压频率可调等优点。它可以模拟不同国家电源系统的电压和频率，详细全面地显示电源参数，并具有五种保护功能：短路、过流、过压和过热。

　　三相变频电源可控制的几种负载类型：

　　变频电源可承受不同的负载阻抗特性，包括电感器、电阻器、整流器和其他一般负载。注意不同类型的负载，电源的功率和所需的变频非常不同。

　　负载特征类型：线性负载、非线性负载、阻性负载或校准因素负载、感性负载、容性负载等，IGBTPWM三相交流电源系统的结构原理：

　　1、隔离(单独)三相交流电源，无电压变压器结构，仅隔离输出;

　　三个单独的输出变压器，三个变流器，最多12个IGBT;三组变流器不仅可以使用一组整流器，还可以由单个单相组成。它们可以在单相中随意使用，也可以在三相中随意使用。它们适用于平衡和完全不平衡的负载。它们可以根据一个机箱或三个不同机箱的需要进行设计。成本不同，性能肯定不同。

　　2、低成本三相交流电源，无电源变压器，非隔离输入，隔离输出;

　　输出变压器有三个绕道阻力，一个变压器，只有六个IGBT。它只能与三相负载一起使用(每相不能分离)，不适合三相不平衡负载，只能制成一个机箱。

　　3、单独的三相交流电源，无输出变压器结构，隔离输入，输出不隔离。

　　一台变压器和三套逆变器使用12个IGBT;三相由完整的单相集成组成，可以是单相(随机单相)或三相。它适用于平衡负载和100%不平衡负载，只能在一个机箱。

　　由于全球电网性能不同步，出口电力制造商需要电源来模拟不同国家的电网状况，并为工程师提供低谐波失真、高稳定性和可调电压，以满足出口电压的需要，确保出口电器在设计、开发、生产和测试应用中的正常使用。

　　三相变频电源的常用应用：

　　家用电器测试：空调设备、咖啡机、洗衣机、果汁机、微波炉、录音机、冰箱、DVD、洗衣机，电动剃须刀等同类产品。

　　电机电子制造商，如电源开关、变压器、电子镇流器、交流风扇、不间断电源系统、充电器、继电器、压缩机、电机、无源元件等。

　　用于IT行业和计算机设备制造商的电源测试，如传真机、打印机、碎纸机、打印机、扫描仪、办公用品、服务器、显示器和类似产品。

　　实验室及试验机构，如：交流电检测、产品寿命及安全试验、EMC检测、OQC(FQC)检验，产品检验，研发，最佳交流电研究设备。

　　机场路面设施、船舶、航天工程、军事研究等航空/军事单位。
