充电桩测试中漏电流现象的几种类型和产生原理
  一、充电桩测试检测漏电流现象   充电桩一般有四种类型的漏电流,即:半导体部分元件中存在的漏电流、电源漏电流、电容漏电流和滤波器漏电流。   1、半导体元件漏电流   当关闭时,有微小电流在PN结流过。 D-S正向偏置,G-S反向偏置,导电通道打开后,从D到S才会有电流流过。 但实际上,由于自由电子的存在,自由电子对SIO2和N+的粘附导致电流D-S泄漏。

  一、充电桩测试检测漏电流现象

  充电桩一般有四种类型的漏电流,即:半导体部分元件中存在的漏电流、电源漏电流、电容漏电流和滤波器漏电流。

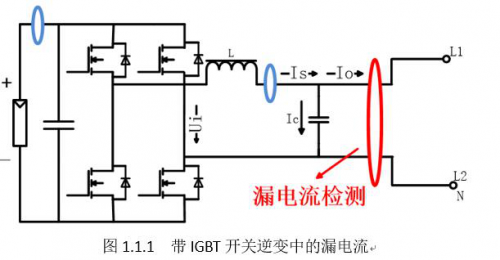

  1、半导体元件漏电流

  当关闭时,有微小电流在PN结流过。 D-S正向偏置,G-S反向偏置,导电通道打开后,从D到S才会有电流流过。 但实际上,由于自由电子的存在,自由电子对SIO2和N+的粘附导致电流D-S泄漏。

充电桩测试中漏电流现象的几种类型和产生原理

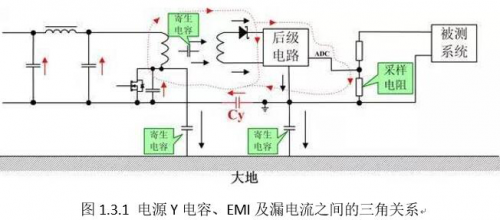

  2、电源漏电流

  为了减少对开关电源的干扰,在国家标准,必须安装 EMI 屏蔽电路。由于EMI电路的关系,开关电源接入电后,对地会有少量电流泄漏,如果不接地,电脑外壳会在地面上产生110伏的电压,用手触摸会感觉麻麻的,影响电脑正常工作。

  3、电容漏电流

  电容在任何时候都不会出现不导电情况。当电容与直流电源一起使用时,直流电源调高电压的话,电容会泄漏电流。如果漏电流过大,电容器会过热而损坏。除了电解电容,其他电容的漏电都非常小,所以用电阻参数来表示其绝缘性能;并且电解电容漏电面积大,所以现在用漏电来表示它的绝缘性能(和容量体积成正比)。

  当使用的直流电的工作电压施加到电容器上时,会注意到电流变化显着,并随着时间的推移而减小。当其达到某个最终值时,它就达到了稳定状态。 i = kcu (μa);其中k值为当前电流,单位为 μa (v · μf)

充电桩测试中漏电流现象的几种类型和产生原理

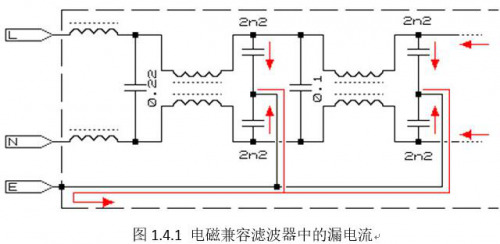

  4、滤波器漏电流

  电源滤波器漏电流定义为:对额定交流电压下滤波器到交流进线的任何一端进行滤波。

  如果家中所有的端口都得到了完全的保护,那么现在的泄漏值在很大程度上取决于CY系统的正常泄漏,即取决于CY的大小。

  由于滤波器泄漏的电源大小会影响到人身安全,世界各国对其都有严格的标准。对于220V/50Hz交流电源,整个噪声漏电流应小于1mA。

充电桩测试中漏电流现象的几种类型和产生原理

  二、充电桩测试漏电流过程的原理

  目前大多数技术都对用于识别故障电流的GFCI传感器有所了解,其筛选原理如下:

充电桩测试中漏电流现象的几种类型和产生原理

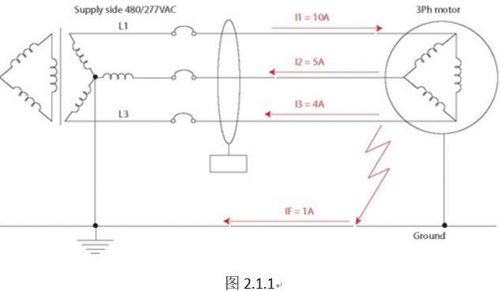

  一个三级系统,一种RCMU芯片(漏电检测单元)安装在母线区,其中最重要的是三个母线不分青红皂白地穿过RCMU中心孔。图中所示的系统没有中性线,它是一个三线交流系统。如果是四层三线制,如果现在零线不工作,零线不需要经过RCMU。以连接到 480 / 277vac 系统的 10A 负载为例,RCMU 将同时对其进行测量。根据基尔霍夫定律,流入和流出的电流会减弱。三条母线的电流矢量值应为零。图中不看方向可以看出:10A-5A-4A=1A,即系统线路漏电流值为1A。 RCMU是基于芯片设计原理与空闲转换器不同的是你可以看到不同的泄漏,现在就来简单地看一下漏电流保护器的类型。

  1)AC型防护器:

  安全漏电保护器是针对正弦漏电电流开发设计的,能可靠防止漏电,即用即慢。

  2)A型漏电保护器:

  保护型不仅可以防止漏电标志,还可以可靠地保护含有直流电的漏电导体。

  3) B型漏电保护器:

  泄漏保护系统可以可靠地保护正弦交流信号,传送直流信号和平滑信号。
