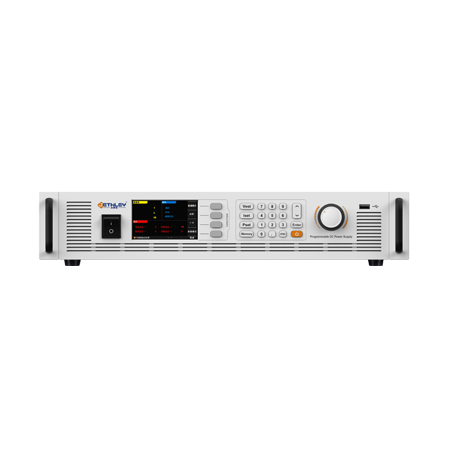

  恒流模式下输出的单路直流稳压电源

  直流稳压电源是一种将220V交流电转换为直流电输出的装置,主要需要以下四个步骤。

  四步骤的原理如下:

  (1)电源变压器:这是一个降压变压器,将220V的市电电压转换为相应的交流电压,并将其送入整流电路。其转换系数取决于变压器的次级电压限制。

  (2)开关滤波电路:该电路将交流电压UI转换为脉冲直流电压。然后,它对电路进行过滤,以去除更多的纹理元素,使其直流输出电压低于U1的电压。通常情况下,整流滤波器包括一个全整流滤波器和一个桥式整流滤波器。

  (3)滤波电路:它过滤整流电路输出电压的大部分交流成分,以获得比正常平滑电压更平滑的直流电压。每个滤波器的电容满足RL-C=(3~5)T/2或输入交流信号的平均周期T。RL是电路的等效负电阻。

  (4) 稳压电路:稳压器的功能是稳定直流输出电压,不受交流线电压和负载的变化影响。一般来说,集成稳压器有一个固定的三极稳压器与一个可调节的三极网络。通常情况下,调节型集成稳压器由CW317(LM317)系列芯片组成,其输出电压在1.25V至37V之间可调。在最简单的电路中,外部电阻只需要一个固定电阻和一个电位器。其芯片具有过渡、过热和安全维护功能,最大输出电流为1.5A。

  直流电源有电压输出(直流模式),负载线被中断,自然输出电流为零。如果电源有电流输出(直流模式),负载短路,自然输出电压为零。

  直流电源是接近的,即有一个恒定的直流输出电流,不随电压的变化而变化。

  如果负载电阻太高,输出电流不能达到直流值,直流电源的输出电压会自动增加到电源的最大输出电压。只有当负载电阻足够低时,输出电流才能达到直流值。事实上,该电源处于连续运行状态。随着负载电阻的逐渐减小,根据保持输出电流稳定的规律,输出电压也随之下降。这就是恒流的概念。

时间:2022.10.31 来源:吉事励 阅读:311
