电源输出电压随负载电流的增加而下降?
为什么电源输出电压会随着负载电流的增加而下降?许多人在工作中也发现了这种现象,出现这种情况需要我们进行干预嘛?为什么会这样?

  为什么电源输出电压会随着负载电流的增加而下降?许多人在工作中也发现了这种现象,出现这种情况需要我们进行干预嘛?为什么会这样?如何处理?

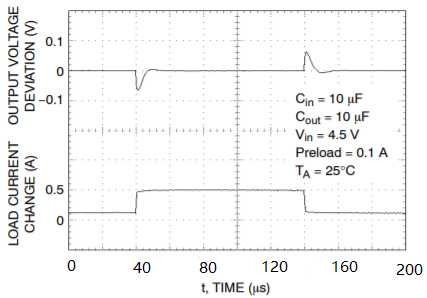

  如下图所示:这是一款典型的测试波形图,图中可以看出负载电流与输出电压的变化值。当负载电流从0.1A变化到0.5A时,可以看到正常工作电压下3.3V和0.05v电压下降到3.25V时输出电压几乎下降了0.05v。当电源的负载范围为3.28v-3.35v,然后是3.25V<3.28v时,电源将无法满足负载要求,可能导致系统故障甚至难以恢复,当负载电流变化缓慢或负载电流较小时输出电压波动很小。

  这时我们可以把电源看成是理想电压源及内阻R串联,如下图所示。

  关于电源输出电压VO的计算公式如下所示:

  对于理想的电压源电动势保持不变。而随着 IO 输出电流的增大,IO 噪声电压除以内阻增大,VO 减小,则内部可调网络提供的功率减小,导致导联增加。 IO 小,内部电阻 R 上的分压器减小,VO 减小,然后通过可调市电增加内阻,内部又增加了 VO。

  看了上面的说明,大家是否能理解电源输出电压随负载电流增加而降低的原因呢?如果我们要降低负载增加时电源的压降,通常使用大直径的优质铜线,可以大大降低线损,保持负载电压稳定。
