吉事励:直流电源使用中为什么会掉电压?
  当一段电缆末端的电压低于开始时,会出现电压降(VD),任何长度或尺寸的电线都会有一些电阻,电流通过这个直流电阻会导致电压下降。随着电缆长度的增加,其电阻和电抗也成比例增加。

  当一段电缆末端的电压低于开始时,会出现电压降(VD),任何长度或尺寸的电线都会有一些电阻,电流通过这个直流电阻会导致电压下降。随着电缆长度的增加,其电阻和电抗也成比例增加。因此,VD对于长电缆敷设尤其是一个问题,例如在较大的建筑物中或在较大的物业(如农场)上,当在任何单相线对线电路中正确确定导体尺寸时,通常使用此技术,这可以用压降计算器测量。

  承载电流的电缆对电流始终存在固有电阻或阻抗。VD是指由于电缆“阻抗”(单位为伏特)而在整个或部分电路中产生的电压损失量。

  电缆横截面积内的VD过多可能导致灯光闪烁或微弱燃烧,加热器加热不良,电机运行温度高于正常值并烧坏。这种情况导致负载工作更努力,推动电流的电压更低。

  如何解决直流电源掉电压?

  要降低电路中的VD,您需要增加导线的尺寸(横截面)——这样做是为了降低电缆长度的总电阻。当然,较大的铜或铝电缆尺寸会增加成本,因此计算VD并找到最佳电压线尺寸非常重要,这将使VD降低到安全水平,同时保持成本效益。

  如何计算电源电压降?

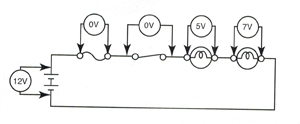

  VD是电流流过电阻引起的电压损失。电阻越大,VD越大要检查VD,请使用连接在要测量VD的点之间的电压表。在直流电路和交流电阻电路中,串联负载上所有压降的总和应等于施加到电路上的电压(图1)。

  每个负载装置必须接受其额定电压才能正常工作。如果没有足够的电压可用,设备将无法正常工作。您应该始终确保要测量的电压不超过电压表的范围。如果电压未知,这可能很困难。如果是这种情况,您应该始终从最高范围开始。试图测量高于电压表可处理的电压可能会损坏电压表。有时,可能需要测量电路中特定点与接地或公共参考点之间的电压。为此,首先将电压表的黑色公共测试探针连接到电路接地或公共线。然后将红色测试探针连接到电路中要测量的任何点。

  要准确计算给定电缆尺寸、长度和电流的VD,您需要准确了解所用电缆类型的电阻。然而,AS3000概述了一种可以使用的简化方法。

  下表摘自AS3000–它规定了每种电缆尺寸的“Am/Vd”(安培/米/电压降百分比)。要以百分比形式计算电路的VD,请将电流(安培)乘以电缆长度(米);然后将欧姆数除以表中的数值。

  例如,一根6mm2的30米长电缆承载3相32A将导致1.5%的压降:32A x 30m=960Am/615=1.5%。
