吉事励:可调电源在数字控制下工作原理介绍
  电源是将电力供给到电气设备的硬件组件。电源可以由电池或硬件电路提供,该电路将交流电源转换为直流电源或将降压交流电转换为升压交流电,反之亦然。可调电源是一种便于用户改变和调整所需输出电压和输出电流的电源。通常,电位器用于电压调整。

  电源是将电力供给到电气设备的硬件组件。电源可以由电池或硬件电路提供,该电路将交流电源转换为直流电源或将降压交流电转换为升压交流电,反之亦然。可调电源是一种便于用户改变和调整所需输出电压和输出电流的电源。通常,电位器用于电压调整。

  可调电源电路

  可调电源电路装有可调电压调节器,根据输出调节输出。可调电压调节器具有线路调节和负载调节。

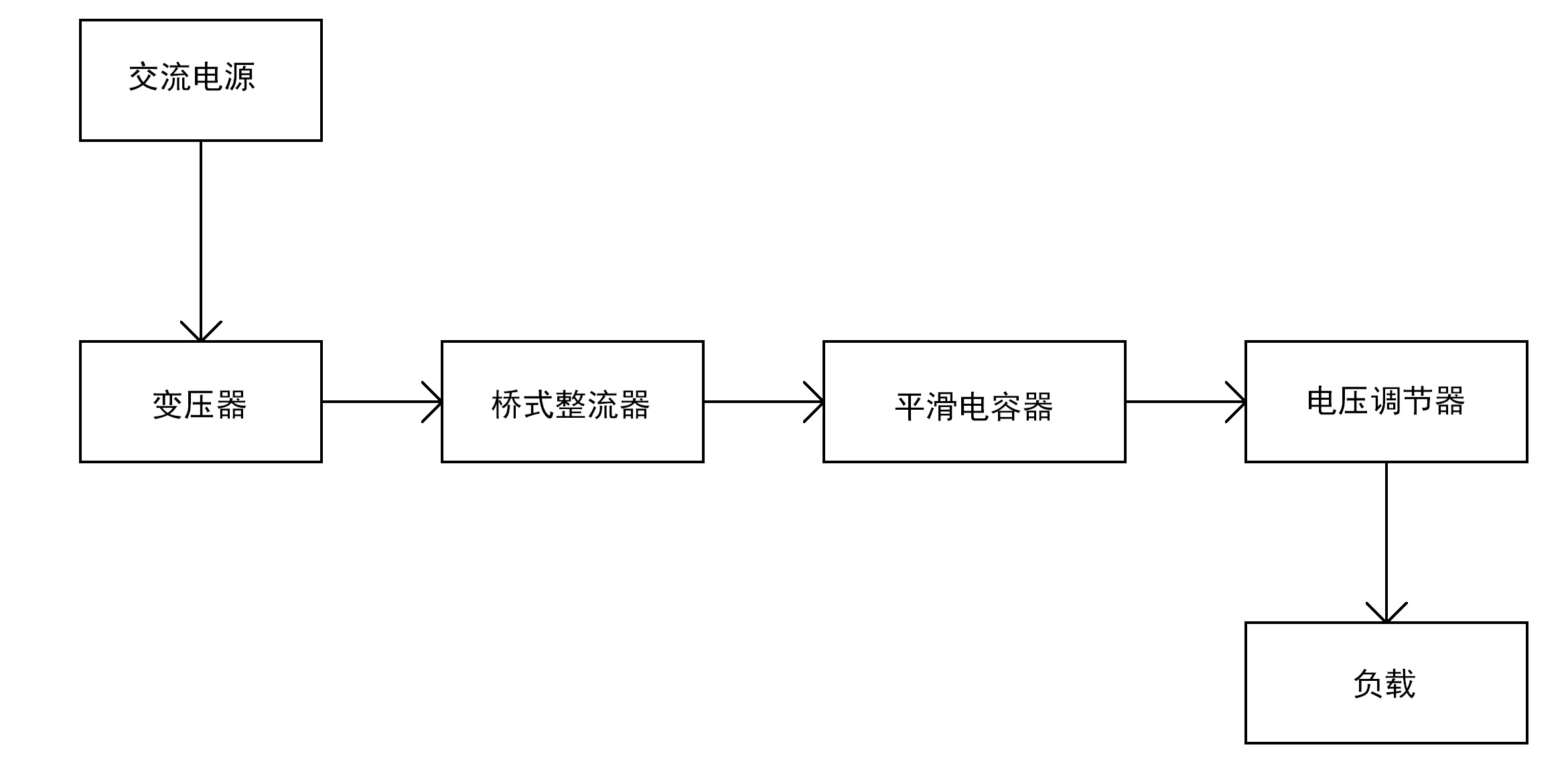

  可调电源电路框图

  此框图显示了如何在电路中调节交流电压。

  电源框图

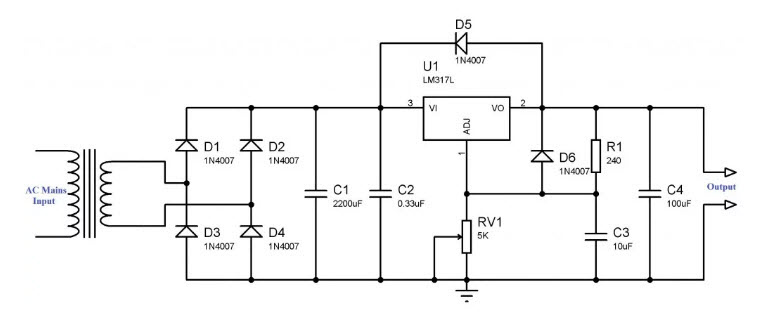

        电路图可调电源电路

  该电路图如下。220V的主电源直接馈送到中心抽头变压器。该变压器将220V电​​源降压至24V,然后通过桥式整流器进行整流。

  电源电路

  桥式整流器提供连续的脉动直流信号。然后用电容器将脉动信号过滤成平滑的非脉动直流。最后,使用稳压器IC调节电压。

  工作

  来自降压变压器的电压然后馈送到桥式整流器,该整流器产生连续的脉动直流信号。

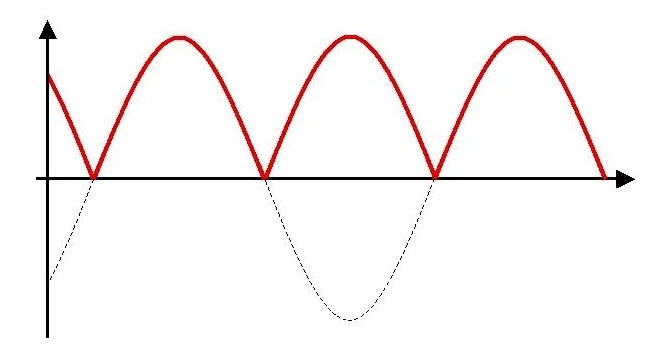

  脉动直流输出电压信号

  输出的极性不能反转,其中有很大的纹波。这种脉动直流电也有一些不需要的电流(纹波),因此无法用于供电应用。

  用作滤波器的平滑电容器用于去除不需要的电流(纹波)。现在带电容的输出将如下图所示,并进一步过滤以获得纯直流。

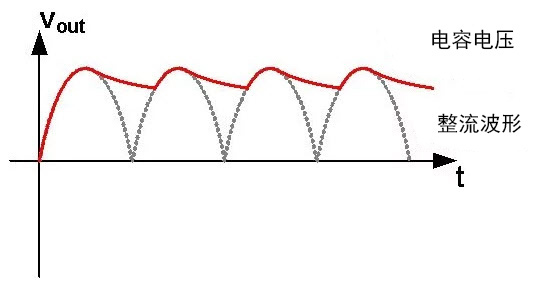

  平滑电容器后的输出

  平滑的非脉动直流信号被馈送到电压调节器。LM317用作稳压器。如果滤波过程远离稳压器,则电容器C2和C4用于消除纹波。电容器C4还可以防止LM317稳压器充当振荡器。

  电容器C3将稳压器的ADJUST引脚旁路到地,以提高纹波抑制能力。如果任何电压源连接在稳压器的输出端子上,则二极管用于保护稳压器免于过度流过。可调电阻连接在稳压器的ADJ引脚上。

  LM317正电压调节器

  电压调节器是一种集成电路,可提供恒定的受控输出电压,而不管输入电压如何变化。LM317是一个可调电压调节器,具有如下所示的3引脚单片集成电路。

  LM317

  它能够提供1.5安培的电流,电压范围为1.25伏至30伏。连接到LM317稳压器的两个电阻的比率可用于设置所需的电压电平。

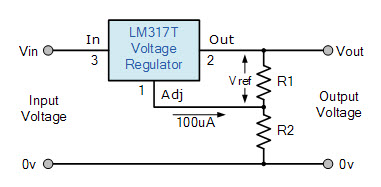

  LM317电路

  引脚排列

  1、输入–未调节输入

  2、OUTPUT–调节输出

  3、ADJUST–连接到该引脚的可调电阻器,控制输出电压

  特征

  1、它是一个正电压调节器

  2、它具有内部电流限制

  3、热关断

  4、安全区补偿

  应用

  LM317稳压器有许多电气应用。以下是一些应用程序

  1、能量收集

  2、冰箱

  3、电能质量表

  4、变电站控制

  5、HVAC(暖通空调)

  6、信号和波生成

  7、以太网交换机

  数字控制可调电源

  由可调正电压调节器LM317、CMOS十进制计数器ICCD4017、定时器ICNE555和固定负电压调节器LM7912构成可调电源电路。

  交流电源馈入变压器,变压器降压至12V交流。变压器的输出使用全波整流器进行整流以绕过不需要的尖峰并提供平滑、无波动的功率。

  电容器用于过滤波纹。正负半周均用于获得正负直流输出。LED用于ON指示。

  定时器ICNE555连接为一个非稳态多谐振荡器以产生时钟脉冲定时器IC的输出连接到计数器ICCD4017。ICCD4017是十进制环形计数器。当接收到时钟脉冲时,它的每个输出一个接一个变高。

  ICCD4017的输出连接到晶体管T1至T10的基极。LED3至LED11在此用于指示电压电平。可调电压调节器ICLM317产生1.25V参考电压。调整预设VR1至VR9以获得所需的输出电压。

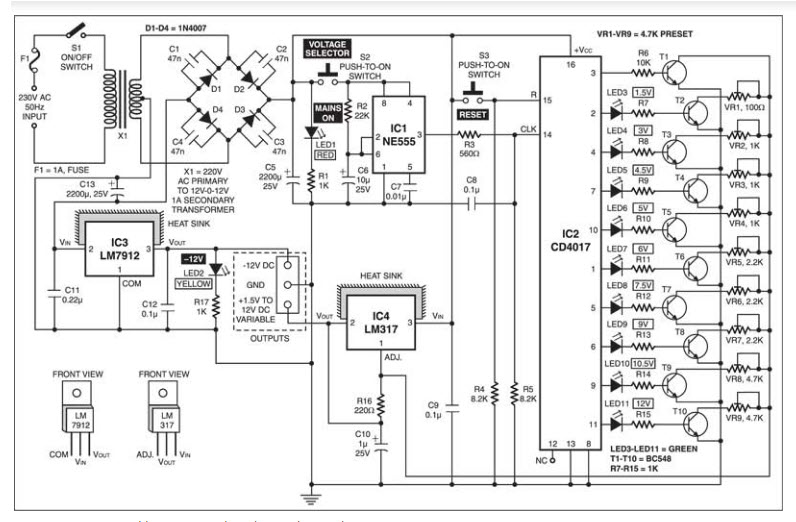

  数字控制可调电源

  工作

  当开关S2按下时,IC1的输出变为高电平,并且IC2的输出作为环形计数器一个接一个地变为高电平。

  由于预置位VR1至VR9连接在晶体管T2至T10的集电极上,因此在IC4的可调端和接地端之间会出现不同的输出电阻,从而导致不同的输出电压。

  ICLM7912提供固定的12V负直流电压。因此,电源单元可用于需要负电压和正电压的电路。

  LED2用于指示负12V直流电压。当CD4017通过按下开关S3复位时,输出电压变为1.2V,因此电压指示LED关闭。

  负电压调节器

  电压调节器是一种集成电路,可提供恒定的受控输出电压,而不管输入电压如何变化。LM7912是电子电路中常用的三端负电压稳压器。

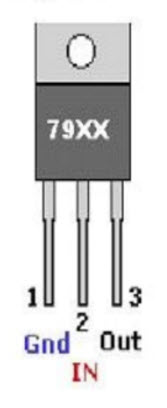

  LM7912集成电路

  尽管输入电压发生变化,该IC仍可提供恒定的负输出电压。数字79表示IC为负电压调节器,12表示输出电压。

  引脚排列

  1、引脚1–接地端子(0V)

  2、引脚2–输入端子(5V至24V)

  3、引脚3–输出端子

  特征

  1、高纹波抑制

  2、1.5A输出电流

  3、预设输出电压的4%容差

  4、热和短路保护

  5、内部限流安全区保护

  通用电源

  通用电源是电子实验室中最常用的电路。它提供了一个变化和无波动的输出。

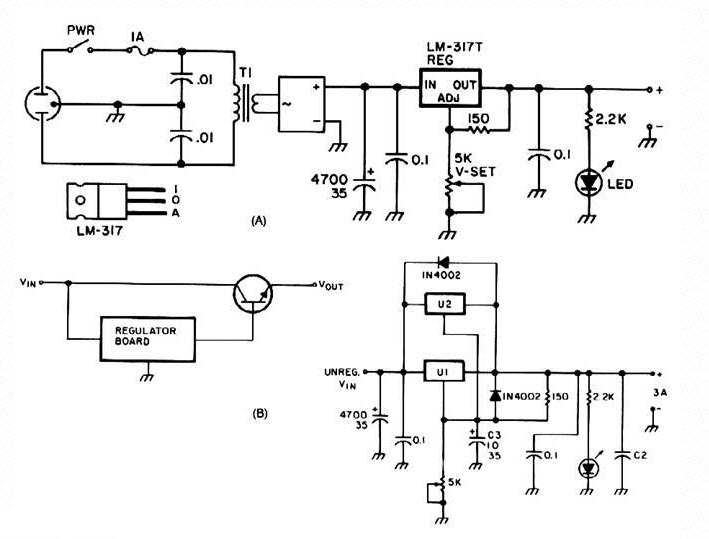

  通用电源

  上述通用电源电路提供3-30V的可调电压,最大1.5A电流,加装模块可以提供更高的电流。可调电压调节器LM317(U1)提供短路。

  通用电源必须在90到264V、50Hz或60Hz的交流线电压下运行。来自二极管桥滤波电容器的整流输入电压可充电至120V。该电路搭配1500W的大功率音频放大器。

  该电路是为20V输出的笔记本电脑充电器设计的,它采用功率集成的TOP246Y。与UC3842相比,TOP246Y减少了一半的分立元件。

  数字万用表

  数字万用表是一种用于测量电压、电流和电阻等电气值的设备。数字万用表由于其高精度、可靠性和增加的阻抗已经取代了模拟仪表。
